ELECTROCHEMICAL CELL
電池評価セル SB

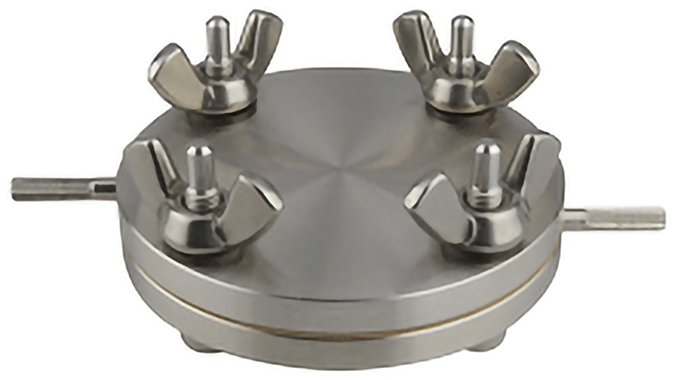

電池評価用2極セル
SB2A
密閉性・組立て再現性に優れており、オプションのスプリングで荷重を変えての評価も可能
- 充放電装置と接続し、電池のサイクル試験や特性試験など幅広くご使用いただける試験用セルです。
- ネジを締め込むだけで、耐薬品性に優れたパーフロO-リングで気密性を確保します。
- グローブボックス内組立後は外気中での使用が可能です。
- 分解が容易ですので、充放電試験後に試料を損傷させることなく取り出すことができます。
- 試料にはスプリングにより既知の荷重が掛けられ、スプリングの選択(オプション)で荷重別の特性評価も可能です。
測定例(リチウム電池の長期サイクル試験)
- 測定条件 - | |
---|---|
正 極 | LiCoO2 |
負 極 | graphite |
電 解 質 | 1.0 M LiPF6 / EC:DMC=50:50(by vol.) + 2 wt.% VC |
Cレート | 1 C, 4.1 ‒2.5 V |
仕様
品 名 | 品 番 | 仕 様 |
---|---|---|
電池評価用2極セル スターターキット | SB2A-S | 材質:SUS316/304,ポリフェニレンサルファイド(PPS),パーフロO-リング |
交換用パーツ
品 名 | 品 番 | 仕 様 |
---|---|---|
パーフロO-リング3回分 | SB2A-RP01 | 材質:パーフルオロエラストマー |
オプション
品 名 | 品 番 | 仕 様 |
---|---|---|
短絡防止カバー | SB2A-OP01 | 材質:ポリフェニレンサルファイド(PPS) |
スプリング(1K) | SB2A-OP02 | 材質:SUS316 |
スプリング(3K) | SB2A-OP03 | 材質:SUS316 |
スプリング(5K) | SB2A-OP04 | 材質:SUS316 |
スプリング(7K) | SB2A-OP05 | 材質:SUS316 |
電極押え ステンレス(SUS316) | SB2A-OP06 | 材質:SUS316 |
電極押え アルミニウム | SB2A-OP07 | 材質:アルミニウム |
電極ガイド(PP) | SB2A-OP08 | 材質:ポリプロピレン(PP) |
