セルCELL


電池評価セル

SB7 〜 電池評価用3極セル 〜  NEW!!

参照電極としてLi線の組付が可能 シンプルな構造 優れた組立て再現性
  • 充放電装置と接続し、電池のサイクル試験や特性試験など幅広くご使用いただける試験用セルです。
  • ネジを締め込むだけで、耐薬品性に優れたパーフロO-リングで気密性を確保します。
  • グローブボックス内組立後は外気中での使用が可能です。
  • 分解が容易ですので、充放電試験後に試料を損傷させることなく取り出すことができます。
  • 試料にはスプリングにより既知の荷重が掛けられ、スプリングの選択(オプション)で荷重別の特性評価も可能です。

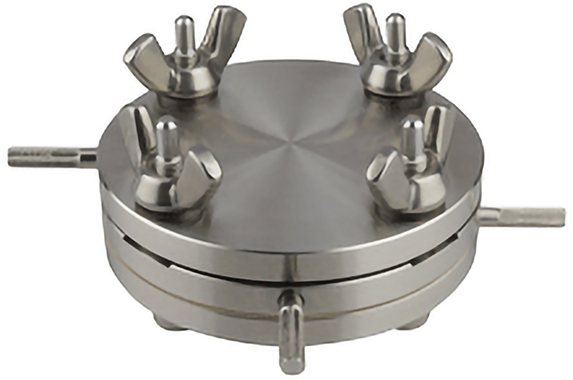

SB7-S
部品構成図(PDFファイルを表示)
SB7 部品構成図
仕 様
品 名 品 番 仕 様
電池評価用3極セル スターターキット SB7-S 材質:SUS316/304・ポリフェニレンサルファイド(PPS)・パーフロO-リング

■交換用パーツ

品 名 品 番 仕 様
パーフロO-リング(No.1) 3回分 SB7-RP01 材質:パーフルオロエラストマー 数量:3個
パーフロO-リング(No.2) 3回分 SB7-RP02 材質:パーフルオロエラストマー 数量:3個

※O-リング詳細につきましては、上記部品構成図をご参照ください。

■オプション

品 名 品 番 仕 様
短絡防止カバー SB7-OP01 材質:ポリフェニレンサルファイド(PPS)
スプリング(1K) SB7-OP02 材質:SUS316
スプリング(3K) SB7-OP03 材質:SUS316
スプリング(5K) SB7-OP04 材質:SUS316
スプリング(7K) SB7-OP05 材質:SUS316
電極押え ステンレス(SUS316) SB7-OP06 材質:SUS316
電極押え アルミニウム SB7-OP07 材質:アルミニウム
電極ガイド(PP) SB7-OP08 材質:ポリプロピレン
