セルCELL


電池評価セル

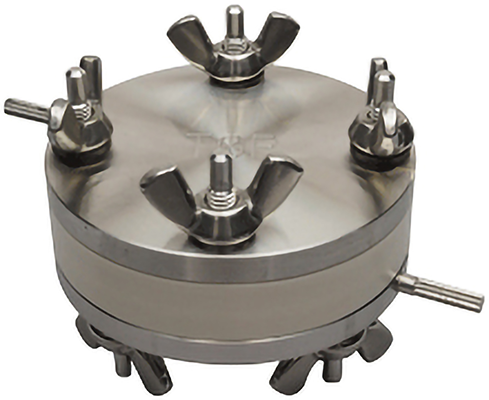

SB8 〜 電池評価用樹脂2極セル 〜  NEW!!

Ptなど任意の金属箔を固定し、SUSとの接液を防ぐ構造
  • ステンレスとの接触を嫌う電池のサイクル試験や特性評価などにご使用いただける試験用セルです。
  • 接液部はステンレスから構成されず、白金やモリブデンなど測定に影響のない金属材料と樹脂から構成できます。
  • 樹脂は耐薬品性・耐熱性・強度に優れたPPS(ポリフェニレンサルファイド)樹脂を採用しています。
  • セルは耐薬品性に優れたパーフロO-リングで気密性を確保します。
  • グローブボックス内組立後は外気中での使用が可能です。
  • 分解が容易ですので、充放電試験後に試料を損傷させることなく取り出すことができます。
  • 試料にはスプリングにより既知の荷重が掛けられ、スプリングの選択(オプション)で荷重別の特性評価も可能です。
SB8-S
部品構成図(PDFファイルを表示)
SB8 部品構成図
仕 様
品 名 品 番 仕 様
電池評価用樹脂2極セル スターターキット SB8-S 材質:SUS316/304・ポリフェニレンサルファイド(PPS)・パーフロO-リング

■交換用パーツ

品 名 品 番 仕 様
パーフロO-リング3回分 SB8-RP01 材質:パーフルオロエラストマー

■オプション

品 名 品 番 仕 様
スプリング(1K) SB8-OP01 材質:SUS316
スプリング(3K) SB8-OP02 材質:SUS316
スプリング(5K) SB8-OP03 材質:SUS316
スプリング(7K) SB8-OP04 材質:SUS316
電極押え ステンレス(SUS316) SB8-OP05 材質:SUS316
電極押え モリブデン SB8-OP06 材質:モリブデン

※電極押えにつきましては、ご要望の素材または表面処理等で製作可能です。
