電気化学装置ELECTROCHEMICAL ANALYZER


教材

TM-3000 / TM-3010 / TM-3020 〜 教育用ポテンショスタットキット 〜

ポテンショスタットの製作実習キット
オペアンプを中心とする解説をはじめ、実際に電子部品の実装と、製作した回路のテストを行っていただけます。
製作した回路にAD変換器や関数発生器を接続していただき、簡単な電気化学測定としてご利用いただけます。

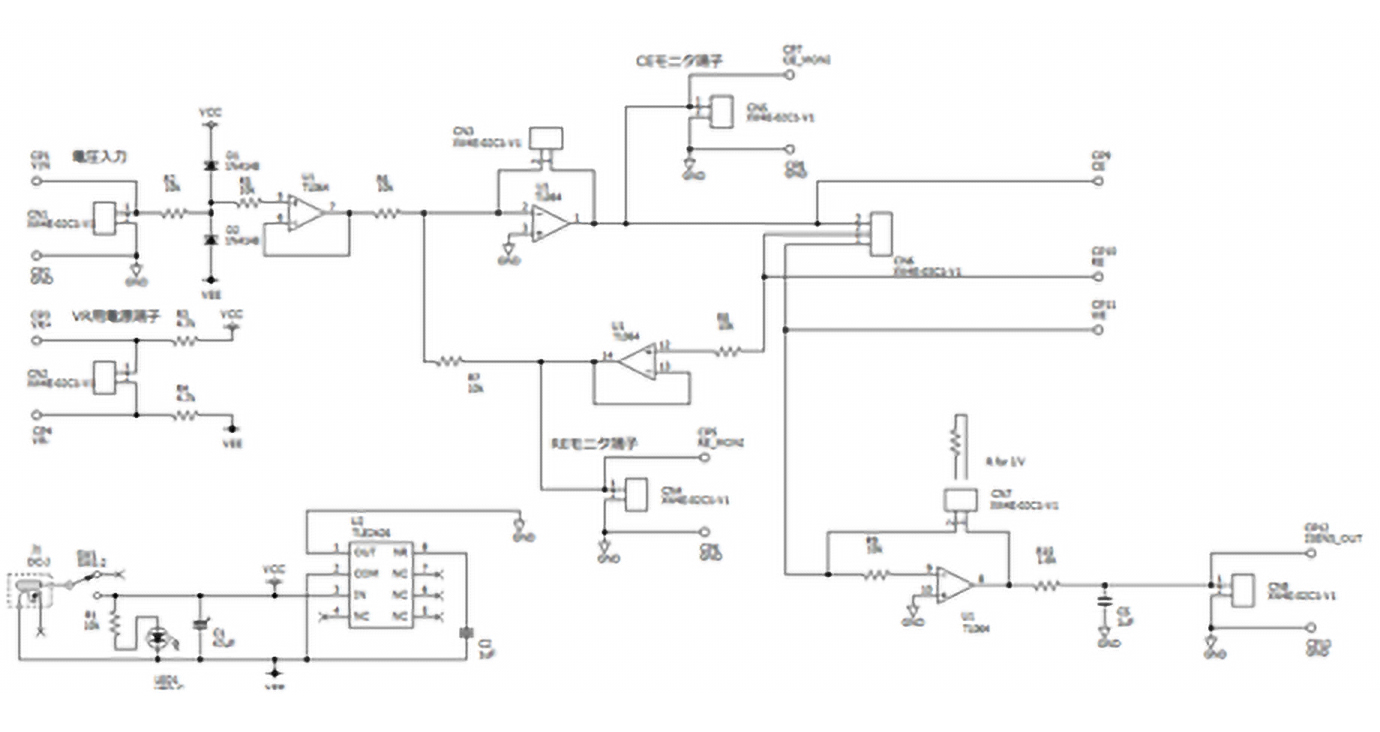

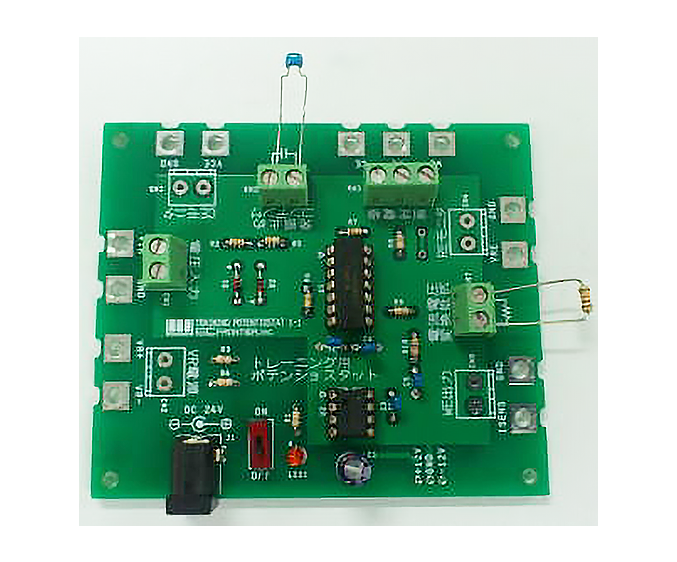

TM-3020 プリント基板  回路

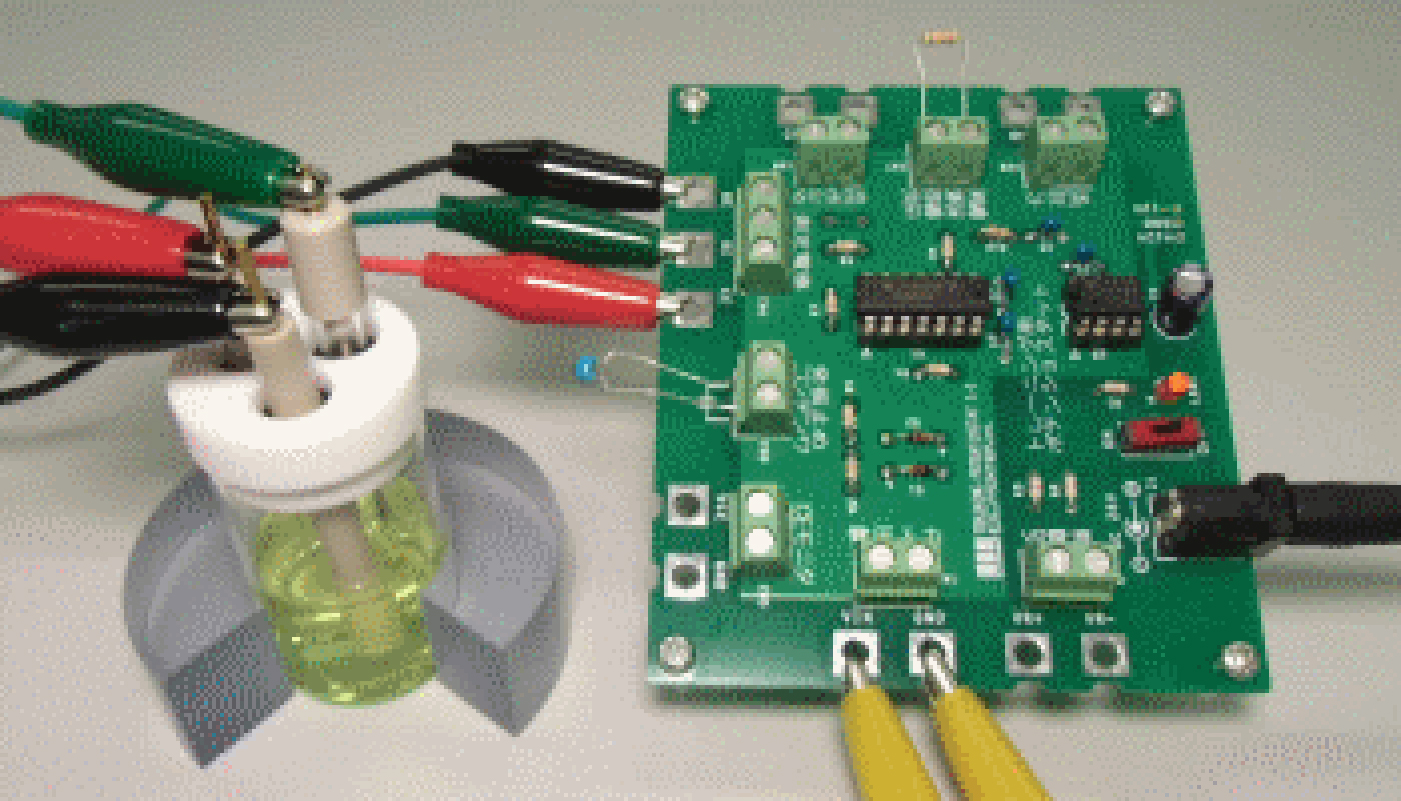

使用例
TM-3000/TM-3010/TM-3020 使用例

注:測定にはAD変換器や関数発生器(CV測定時)が必要です。

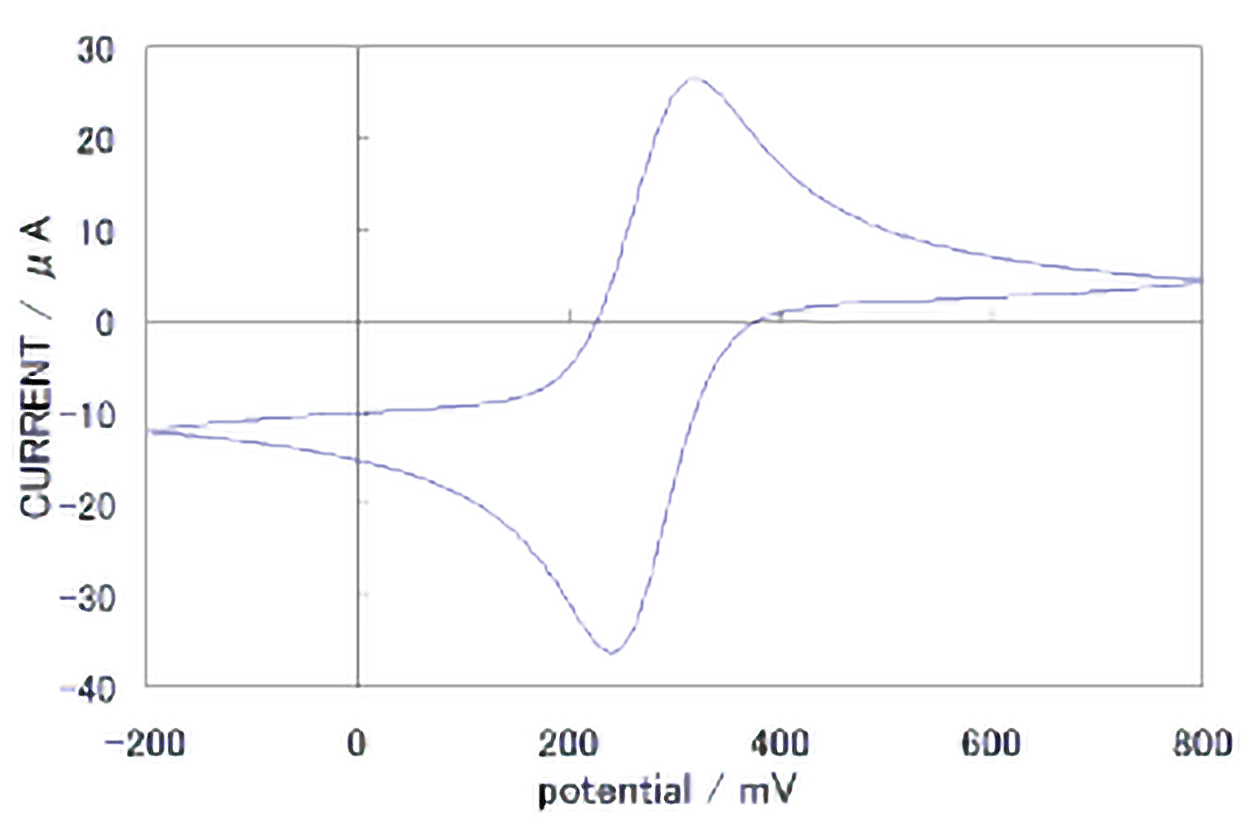

ヘキサシアノ鉄(V)酸カリウムのサイクリックボルタモグラム
TM-3000/TM-3010/TM-3020 測定例
TM-3000 構成内容
 定価:19,800円(税別)
基板 1枚
実装部品 1式
ACアダプタ 1個
解説書 1冊
TM-3010 構成内容
 定価:26,600円(税別)
基板 1枚
実装部品 1式
ACアダプタ 1個
解説書 1冊
テスター 1台
ハンダごて 1本
ハンダ 1本
ワニ口ケーブル 1式
ニッパー 1本
ピンセット 1本
TM-3020 構成内容 (部品が実装されており、すぐにご使用いただけます。)
 定価:24,800円(税別)
プリント基板 1枚
ACアダプタ 1個
解説書 1冊
ポテンショスタット 仕 様
最大出力電圧 ±12V
最大出力電流 ±10mA
制御電圧 ±12V
電流レンジ 抵抗の差し換えにより可変
 注:お客様自身による組立キット商品のため、上記仕様は保証するものではございません。
