ELECTROCHEMICAL ANALYZER
周辺機器 AC
送液ポンプ

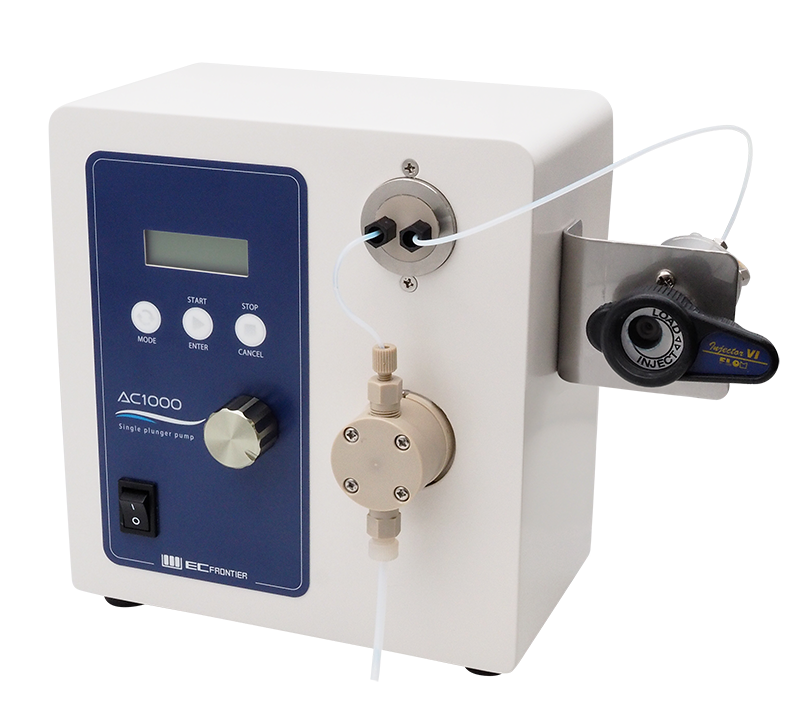

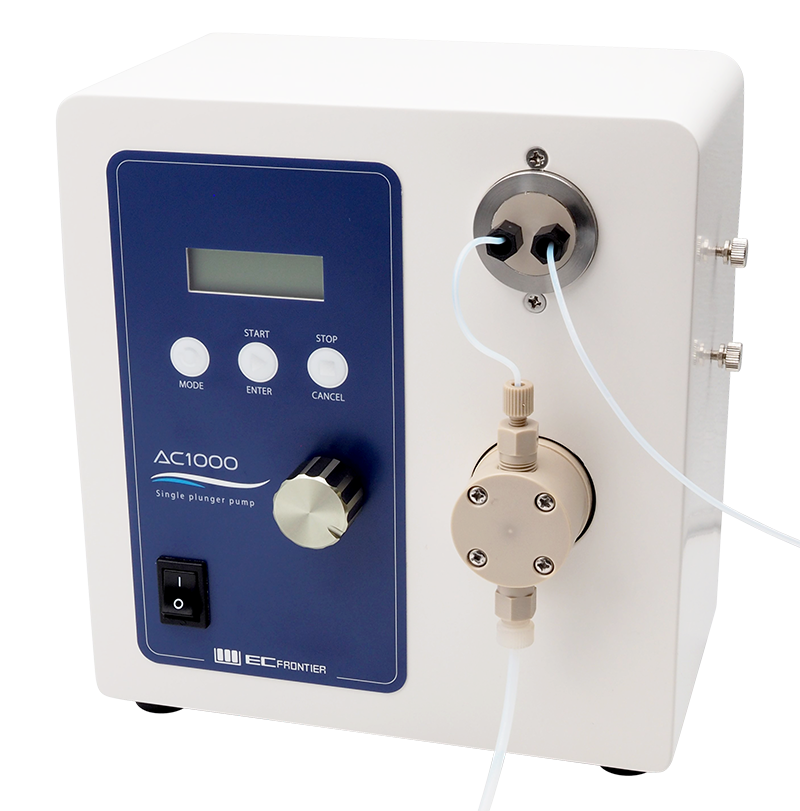

AC1000
脈動が少なく汎用的に使用可能な小型、高精度、高圧送液ポンプです。
フロー系の電気化学測定において、僅かな電位・電流応答を測定するためには脈流の少ない送液ポンプが必要不可欠です。
AC1000は脈流を最小限まで抑えたフロー電気化学測定に最適な送液ポンプです。
また、接液部はPEEKやPTFEなど酸やアルカリ、有機溶媒耐性もあり幅広い用途でご使用頂けます。
流量変動によるノイズや誤差を最小限に抑え、電気化学セル内の安定した測定環境を提供します。

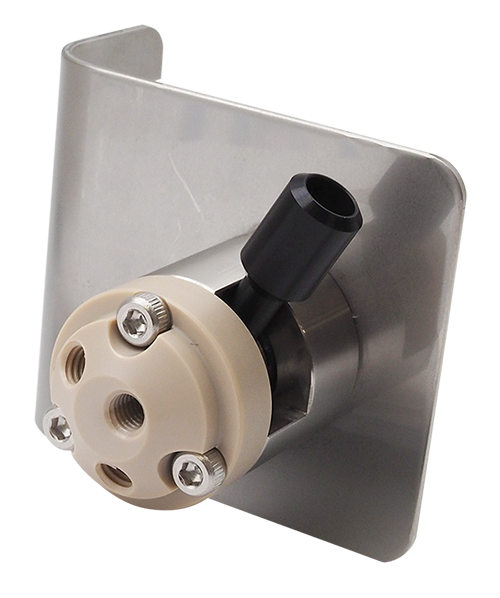

※インジェクターはオプション品です。
特 徴
AC1000は、高精度ステッピングモーター駆動で、0.1ml/minから5.00ml/minの流量制御が可能です。プランジャーポンプ／パルスダンパ―／送液チューブを最適化し、脈動を最小化し一定の送液を実現しました。接液部材質は酸、アルカリから有機溶媒まで広い用途に適用可能です。

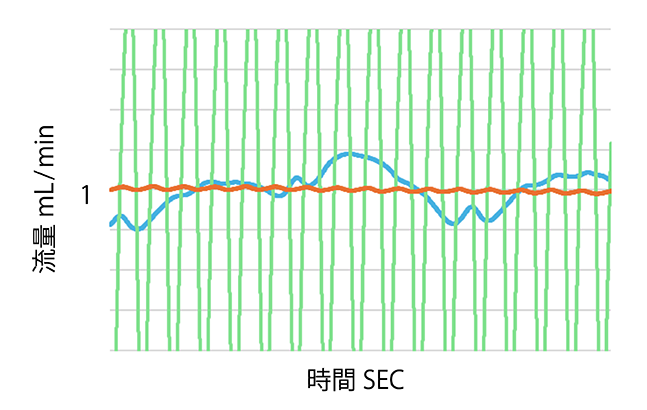

各種ポンプでの脈動比較
AC1000送液ポンプと市販の無脈流ダイアフロム式ポンプおよびシングルプランジャーポンプで脈流の比較を行い、明らかにAC1000送液ポンプが
他社品と比較し脈流が少ないことを確認しました。
AC1000 送液ポンプ（当社）
無脈流ダイヤフロムポンプ（A社）
シングルプランジャーポンプ（B社）
機能拡張性
AC1000は、当社のECstat Advanceソフトウェアからリモート制御も行えます。
流速の時間的変更や送液のON/OFFなど、PGスタットアナライザーECstat-302とも連動して制御可能です。

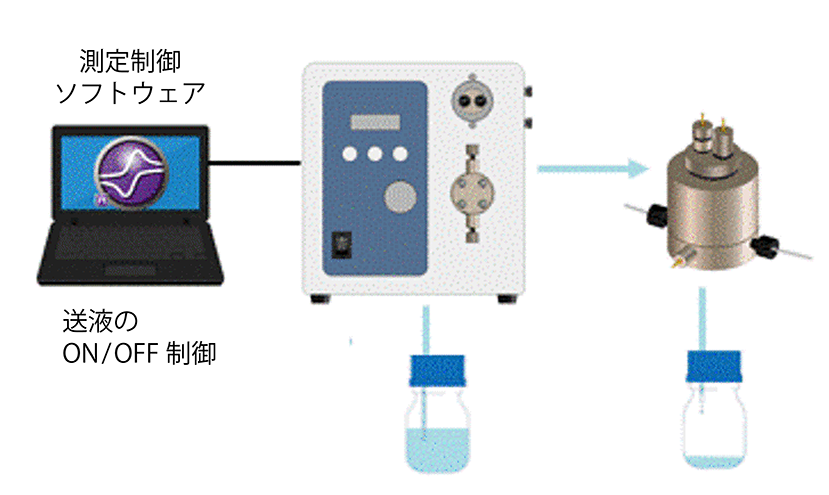

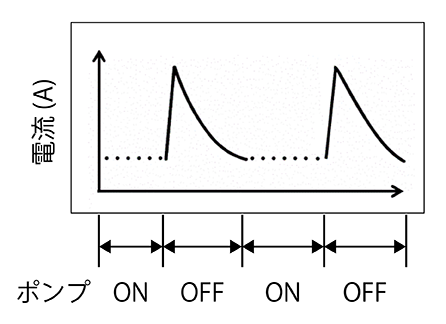

ストップドフロー分析
オプションとして六方サンプルインジェクターや切換バルブもご用意しておりますので、
フローセルと組合せ、フローインジェクション分析など様々な定量分析のアプリケーションを実現できます。

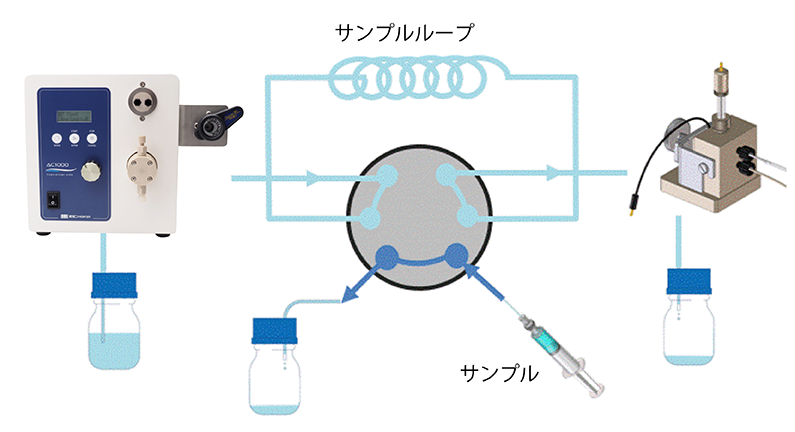

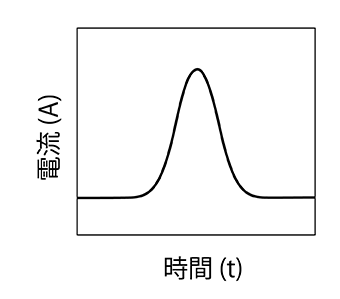

フローインジェクション分析
仕 様
AC1000 仕様
| 品名 | 仕様 |
|---|---|
| 寸法 | W175xD100xH195（突起物除く） |
| 重量 | 約2.3kg |
| 流速 | 0.10-5.00mL/min |
| 分解能 | 0.01mL/min |
| 最大耐圧 | 2MPa |
| 脈流制御範囲 | 0.1-0.7MPa |
| 接液材質 | PEEK，フッ素樹脂（PTFE，ETFE） |
| 電源 | DC24V 0.75A ACアダプタ使用 |
| 通信 | USB Type-C |
| 外部出力 | 1点 DC30V 0.1A |
| 外部入力 | 1点 DC5V |

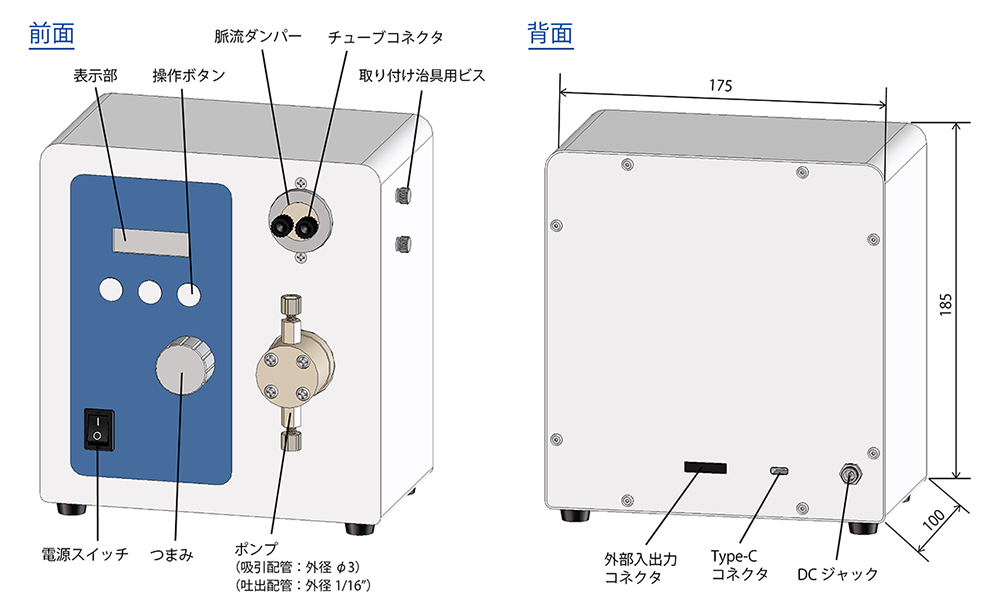

構成内容
AC1000 仕様
| 品 名 | コード | 付属品 |
|---|---|---|
|
送液ポンプ AC1000  |
29015 | 1/16”テフロンチューブ 2m（外径：1/16”，内径：0.25mm）， Φ3テフロンチューブ 2m（外径：3.0mm，内径：2.0mm）， チューブコネクタ（PEEK，外径：1/16”チューブ適合 2個）， ACアダプタ，USBケーブル，USBメモリ（ECstatソフトウェア，取扱説明書），試験成績書 |
AC1000 交換用パーツ
| 品 名 | コード | 仕 様 |
|---|---|---|
| 103208 チューブコネクタ （1/16”チューブ適合）5個 |
29022 | 材質：PEEK |
| 16025 1/16" テフロンチューブ 2m | 29016 | 材質：PTFE 外径：1/16”，内径：0.25mm |
| 30200 φ3 テフロンチューブ 2m | 17004 | 材質：PTFE 外径：3.0mm，内径：2.0mm |
AC1000 オプション
| 品 名 | コード | 仕 様 |
|---|---|---|
|

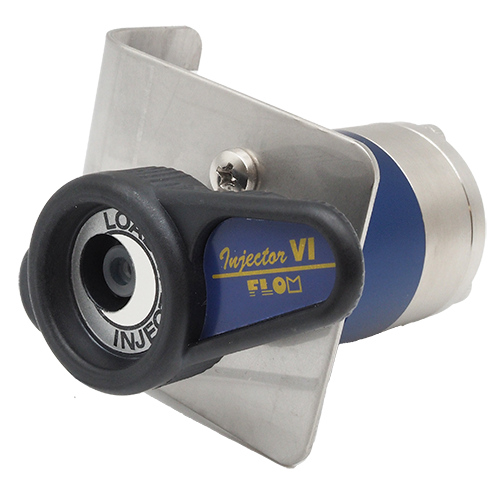

A1000 六方サンプルインジェクター 一定量の試料の注入  一定量の試料の注入 |
29017 | 付属品：取り付け治具（SUS），PEEKサンプルループ 20μL，ニードル（SUS，ゲージ22）， シリンジ（PP，5mL 3個），1/16”テフロンチューブ（外径：1/16” 2m）， チューブコネクタ（SUS 6個），1/16”フェラル（PEEK） |
|

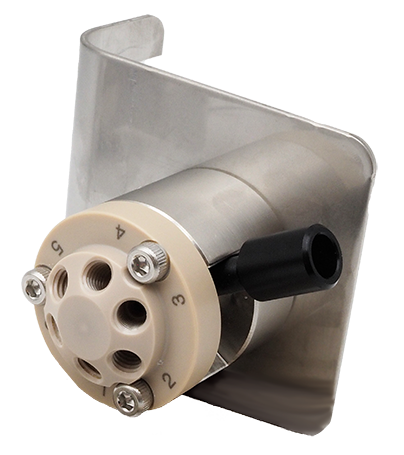

A1000 六方切換バルブ 複雑な流路切換に便利な手動バルブ  複雑な流路切換に便利な手動バルブ |
29018 | 付属品：取り付け治具（SUS），PEEKサンプルループ 20μL， 変換アダプタ（フッ素樹脂，外径1/16”チューブ適合）， シリンジ（PP，5mL 3個），1/16”テフロンチューブ（外径：1/16” 2m）， チューブコネクタ（PEEK，外径1/16”チューブ適合 6個） |
|

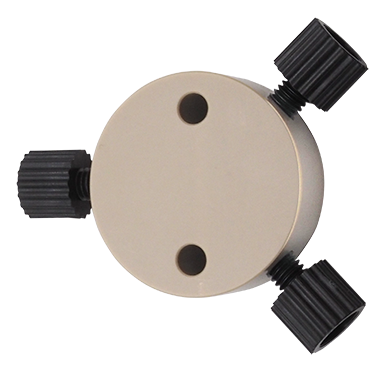

A1000 二方切換バルブ シンプルな流路切換に便利な手動バルブ 溶液の切り換えなど  シンプルな流路切換に便利な手動バルブ 溶液の切り換えなど |
29023 | 付属品：取り付け治具（SUS），1/16”テフロンチューブ（外径：1/16” 2m）， チューブコネクタ（PEEK，外径1/16”チューブ適合 3個） |
| A1000 サンプルループ（100μL） | 29019 | 材質：PEEK |
| A1000 サンプルループ（200μL） | 29020 | 材質：PEEK |
| A1000 サンプルループ（500μL） | 29021 | 材質：PEEK |
| AC1000 ECstat Advance License （ソフトウェア） |
21105 | 付属品 : USBメモリ，USBドングル |
