加熱や冷却を行うことができる薄型のペルチェ式プレートです。

加熱・冷却コントロール部を側面に配置することで20mmの薄さを実現し振動も抑制されます。
場所を取らないコンパクト設計で様々な用途にご使用頂けます。

AC310

AC320

厚さ20mmのプレート表面部を温度コントロールすることができ、本体ファンが加熱冷却部から離れた位置にありますので、測定箇所に振動が伝わりません。

使用中の卓上スターラーに本装置を置くことで、加熱・冷却機能をもたせたスターラーとして使用可能です。

各種セルの温調を行いたいとき、各セルに対応したアルミブロックを取り付け可能です。また、外部温度センサー機能がついており、試料温度をセンサーで確認しながら制御が可能です。

（センサーはオプション）

RS-232C通信が可能なのでECstat AdvanceよりPC制御可能です。セル温度を制御しながらのシークエンスを組んで測定が行えます。

AC310

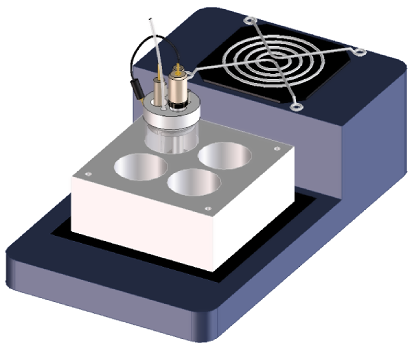

【構成例】

コンパクト分析セル(VB2)
アルミブロック(VB2用)

項目	仕様
型名	AC310	AC320
本体外観板金	SPC：シャーシ
加熱・冷却プレート	アルミ5052アルマイト処理
許容周囲温湿度	10℃～25℃・20%～80%（ただし結露なきこと）
認定可能範囲※1	-7℃～120℃ （動作環境によっては、設定温度まで上昇及び下降しない場合があります。）
温度表示単位	0.1℃
温度調整精度	±0.2℃
外部センサー温度誤差※2	±0.2℃～±0.8℃
プレート表面温度分布	±0.5℃以内	±1.0℃以内
工場出荷時設定温度	25.0℃
温度制御	PID制御
冷熱源	ペルチェ素子
安全装置	ペルチェ恒温プレート：温度過昇防止（温度ヒューズ）コントローラ：過電流保護（ガラス管ヒューズ）
許容容器	ビーカー300mL	ビーカー1000mL
プレート寸法	W85×D85mm	Ｗ120×Ｄ120mm
本体寸法※3	W126×D218×H93mm	W160×D265×H83mm
コントローラ寸法※4	W70×D184×H80mm	W70×D170×H105mm
重量	ペルチェ恒温プレート：約1.2kg，コントローラ：約1kg	ペルチェ恒温プレート：約2kg，コントローラ：約1.1kg
通信	RS-232C
電源	AC100V 50/60Hz 1.7A	AC100V 50/60Hz 2.0A

※1 試料・検体などの、断熱方法によって異なる場合もあります。

※2 外部温度センサーを別売で購入した場合。本機と合わせて調整すれば、温度誤差は±0.2℃になります。

※3 突起部分は含まない。

※4 ケーブル等、突起部分は含まない。

品名	コード	付属品
ペルチェ恒温プレート AC310	21078	電源プラグ3極→2極変換アダプタ(接地線付)×1個，取扱説明書，断熱(保温)シート×2枚，USBメモリ(ECstat Software ※1) ， RS232C-C PC接続ケーブル
ペルチェ恒温プレート AC320	21079

※1 【ECstat Software】Basic／Analyze／Advanceで構成されています。Advanceをご使用されるには、オプション品のライセンス※2が必要となります。

品名	コード	仕様
ペルチェ恒温プレート AC310/320 外部温度センサー	21081	材質：SUS304，サーミスタ／φ2.3×100mm
AC310/320 ECstat Advance License※2	21082	USBメモリ(ECstat Software ※1) ，USBドングル
ペルチェ恒温プレート AC310 アルミブロック（VB2用）	21083	材質：アルミニウム ※ VB2が最大4個取り付け可能です。
ペルチェ恒温プレート AC310 アルミブロック（VB3用）	21084	材質：アルミニウム ※ VB3が最大4個取り付け可能です。
ペルチェ恒温プレート AC310 アルミブロック（VB7用）	21085	材質：アルミニウム ※ VB7が1個取り付け可能です。
ペルチェ恒温プレート AC310 アクリルカバー	21086	材質：アクリル
