AC800

コンパクト・シンプルな温度調節器

制御温度を入力するだけで容易かつ正確に温度制御が行える加熱専用装置です。

ヒーターに電圧や電流を加え測定対象物を加熱し、熱電対で測定した温度をもとに測定対象物への温度を一定に調整します。

パーツ
パーツ
AC800

特徴

コンパクトでシンプルな構成

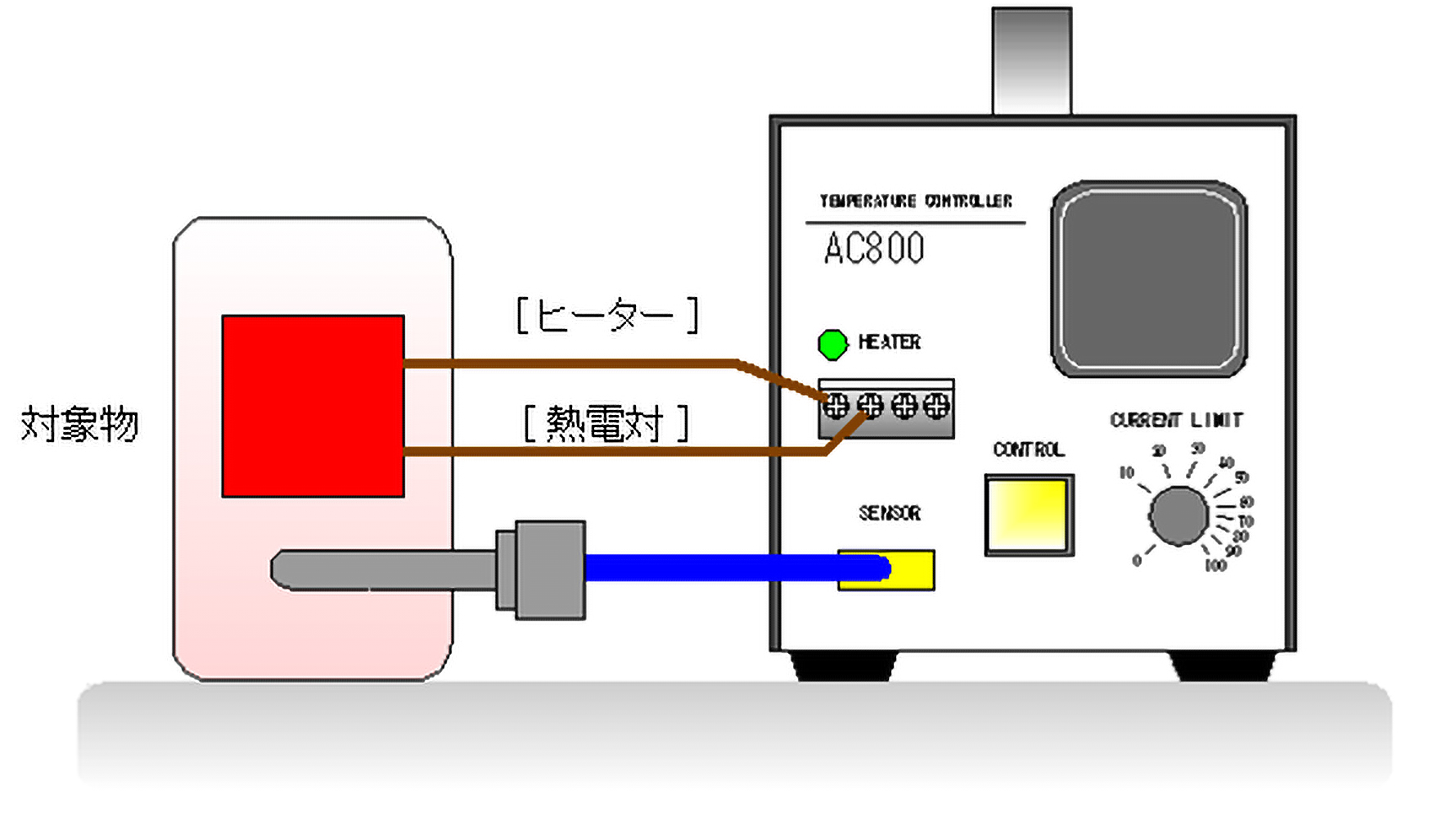

設置面積はB5サイズで場所をとりません。測定対象物にヒーターと熱電対を設置し、設定温度を入力するだけで簡単に操作ができます。
温度表示は設定温度と実測値がひと目でわかるPV/SVの2段表示を採用し設定ミスを防ぎます。

AC800
AC800

対象物に合わせた構成

ヒーターは10×10mm□と25×25mm□の板状セラミックヒーターと棒状のステンレス製カートリッジヒーターから選択いただけます。
熱電対は3.2mmと1mmの2種類から選択いただけ対象物に直接または専用ガラス管に入れセットすることができます。

ビーカーセル使用例

[ビーカーセル使用例]

  • カートリッジヒーター(PFAコート) 29006
  • 3.2mm熱電対 29002
  • 6mmガラス管(3.2mm熱電対用) 29008

※酸溶液の場合、カートリッジヒーターはPFAコート品を選択し、熱電対を6mmガラス管に入れて溶液に浸漬

電池セル使用例

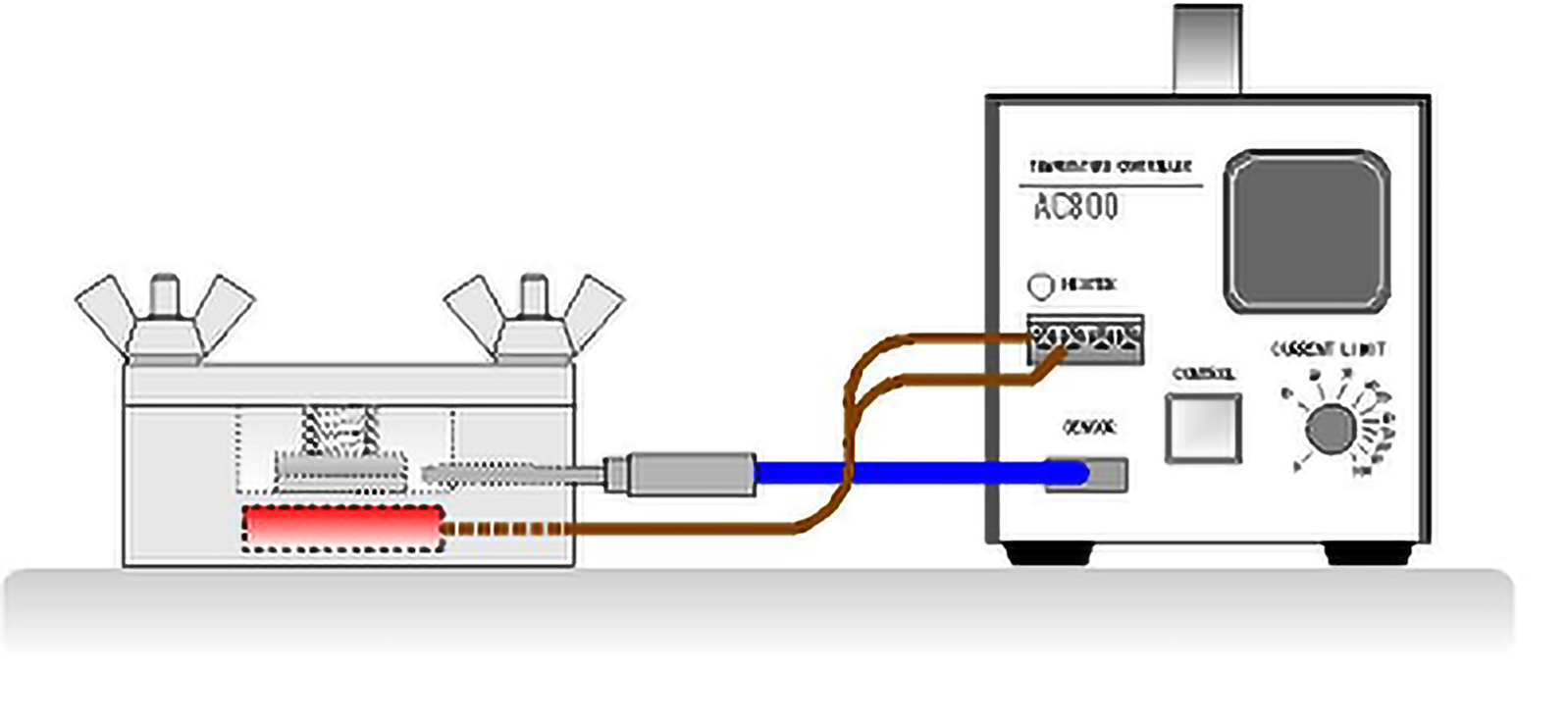

[電池セル使用例]

  • 10×10mmセラミックヒーター 29004
  • 1mm熱電対 29003

※電極の直下にセラミックヒーターを置き、電極を加熱セル内空間部に熱電対を配置

PID制御を採用

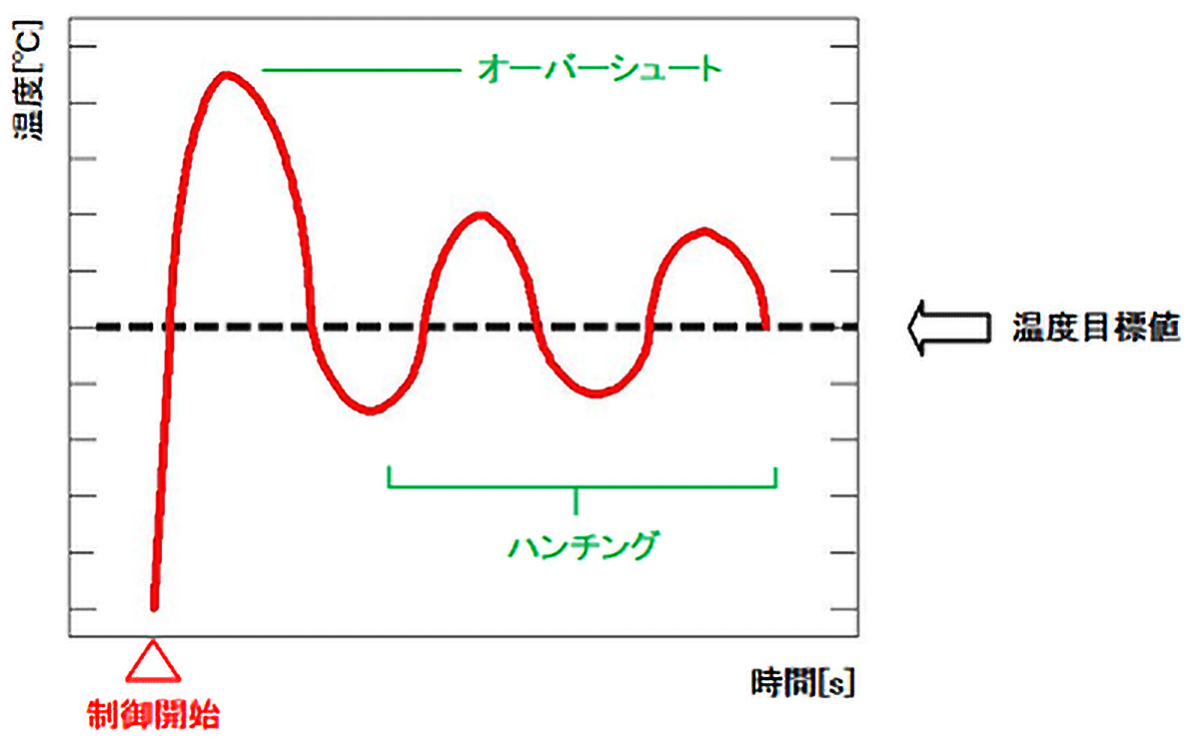

ON/OFF制御の場合、温度が設定値に達するまでONしているため熱応答が早い測定系においてオーバーシュートやハンチングが発生しやすい傾向にあります。本器はフィードバック制御の一種であるPID制御を採用し、より安定した制御を実現しています。

グラフ

プログラム運転

付属のECstatソフトでPCから10ステップまでのリモート制御ができます。ECstatAdvanceソフトでは当社P/Gスタット(ECstatシリーズ)との制御同期も可能になります。
またRS-485を備えた各種機器から外部コマンドによる制御も可能です。

※ECstat advance licenseおよび通信ケーブルは別売りです。

AC800

仕様

名称 コード 仕様
AC800 温度調節器 本体 29001 構成品:本体・電源ケーブル・ソフトウェア(ECstat Software)・取扱説明書・検査成績書
スクロールできます
AC800 温度調節器 本体  仕様
電源 AC100V 50/60Hz
寸法 / 重量 150(W)×230(D)×155(H)mm / 約3.0kg
使用温度範囲 10~40℃
最大負荷電流 1A
センサー / 温度範囲 K熱電対 / -20~+500℃
制御方式 PID
制御出力 SCR
通信 RS-485 Modbus-RTU
目標値設定や現在の温度取得は可能、制御(0~100%出力)のON/OFFは不可
制御ON/OFFスイッチ ヒーター制御のON/OFF
電流制限用ボリューム 最大負荷電流調整用
外部入力 制御ON/OFF(外部同期用)

その他構成品

名称 コード 仕様
A800 3.2mm熱電対 29002 シース外径:3.2mm、
許容差:クラス1、リード線:ビニル被覆導線2m(ミニチュアコネクタ付)
A800 1mm熱電対 29003 シース外径:1.0mm、許容差:クラス1、
リード線:ビニル被覆導線2m(ミニチュアコネクタ付)
A800 10×10mmセラミックヒーター 29004 電圧:40V、容量(通常時):40W±25%、最高使用温度:600℃
A800 25×25mmセラミックヒーター 29005 電圧:100V、容量(通常時):100W±25%、最高使用温度:600℃
A800 6mmカートリッジヒーター 29006 シース外径:6mm、電圧:110V、容量:200W、
シース長:100mm、リード線:300mm
A800 6mmカートリッジヒーター(PFAコート) 29007 シース外径:6.1mm、電圧:110V、容量:200W、
シース長:100mm、リード線:300mm、シース部:PFAコート
スクロールできます

オプション

名称 コード 仕様
A800 6mmガラス管(3.2mm熱電対用) 29008 材質:パーレックスガラス管 数量:3本(A800 3.2mm熱電対用)
A800 3mmガラス管(1mm熱電対用) 29009 材質:パーレックスガラス管 数量:3本(A800 1mm熱電対用)
A800 通信ケーブル 29010 RS-485/USB
A800 ECstat advance license --- USBメモリ×1, USBドングル×1
スクロールできます
コード 29002 29003 29004 29005 29006 29007 29008 29009 29010
29002 29003 29004 29005 29006 29007 29008 29009 29010
