ELECTROCHEMICAL ANALYZER
電気化学装置
スペクトロメーターシステム
ECS-9000
本装置は、分光器／光源／プラットフォーム／キュベットホルダーから構成された、ファイバータイプのコンパクトな分光システムです。
様々な分光測定を始め、P/Gスタットアナライザー（ECstat series）と連動し、in-situ分光電気化学測定に最適です。
特徴
Wavelength rangeは200nm-1000nmで、1台で紫外／可視／近赤外に対応。
ECstat Advanceソフトウェアで、
分光／電気化学測定を同時に制御。
分光専用ソフトウェア ECS-9000 Basic で様々な測定に対応。
スペクトロメーター システム
ECS-9000のスペクトロメーターシステムは、シンプルでコンパクトなシステムで、クロスツェルニー・ターナー光学系を使用しています。光ファイバーから伝送された光は、凹面鏡M2によって平行光に変換され、格子Gに反射されます。波長が異なるため、回折ビームは角度が異なります。それらは、凹面反射鏡M1によってCCDに焦点を合わせられます。異なる波長のビームはCCDによって電気信号に変換され、ECS-9000 Basic ソフトウェアを使用して、スペクトル情報がPCに表示されます。
スペクトロメーター
ソフトウェア
ECS-9000 Basicソフトウェアは、主にスペクトル分析をより直感的で使いやすい画面構成となっています。
ソフトウェアは、複数のサンプルを測定した後、スペクトルのオーバーレイ表示が可能です。複数のデータを一度に保存できるため、実験をより効率的に行えます。単一波長監視と全波長記録機能が付いております。4つの測定モードがあり、直接切り替え可能です。
測定モード
| 1 | スペクトルモード |
| 2 | 透過率モード |
| 3 | 吸光度モード |
| 4 | 反射モード |
ECS-9000 ECstat Advance
ソフトウェア
分光-電気化学測定は、電気活性な物質や酸化還元反応生成物を測定し有用です。光化学エネルギー変換、 太陽電池、 分析化学、
腐食、 エネルギー貯蔵、電気触媒、生命科学、環境、など多岐にわたる用途に応用できます。ECstat Advanceソフトウェアは、
電気化学測定だけでなくECS-9000と連動し、UV/-Vis/NIRの測定も同時測定が行える分光電気化学システムが構築できます。
測定テクニック
| 1 | SP Measure-Single Point | ◯指定された時間、特定波長でのスペクトルを取得します。 （例）・サイクリックボルタンメトリー：CV（電位掃引）をしながら、特定波長の吸収スペクトルを計測。 ・一定時間で電位を変化させながら、特定波長での吸収スペクトルを計測。など |
| 2 | SP Scan-Full Point | ◯200～1000nmの波長領域でスキャンし、スペクトルを取得します。 ・CV（電位掃引）をしながら、200～1000nm の波長領域で吸収スペクトルを連続して計測。など |

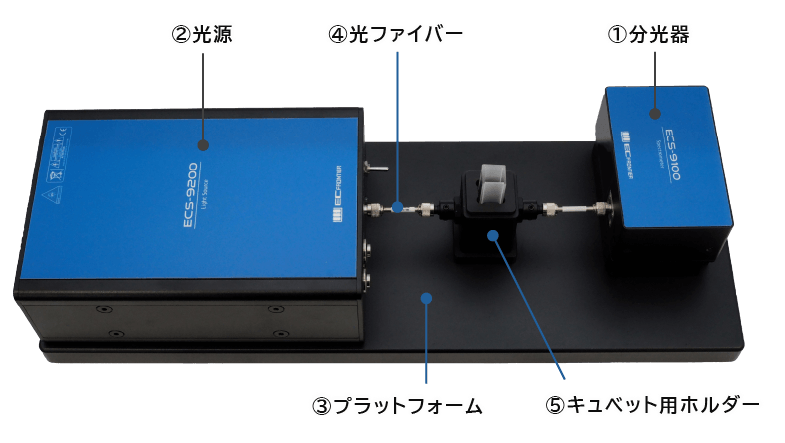

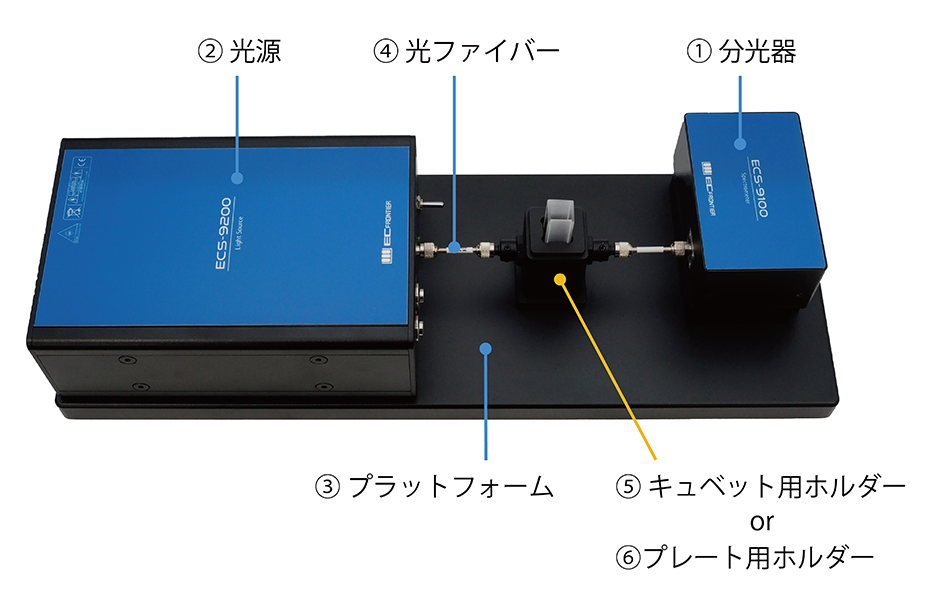

スペクトロメーターシステムの構成
スペクトロメーターシステムは、測定用途によって各装置／各パーツをカスタマイズしながらプラットフォームに設置することが可能です。
システム
①ECS-9100 分光器
②ECS-9200 光源
③ECS-9000 プラットフォーム
④ECS-9000 光ファイバー
ホルダー
or
⑥ECS-9000 プレート用 ホルダー
ECS-9100分光器（200-1000nm）
Spectrometer
サイズが小さく、分解して一般的な分光器として使用できます。
交換可能なスリットの機能があり、将来的にスリットサイズをユーザー様にて変更できます。
仕様
| 測定波長域 | 200nm-1000nm |
| 光学解像度 | ～0.35nm |
| ファイバーコネクター | SMA905 |
| 検出器 | Hamamatsu S11639 2048 Linear CCD |
| 積算時間 | 0.1ms-65s |
| インターフェース | USB2.0 （12Mbps） |
| RS232（115200bps） | |
| 対応OS | Win XP，Win7，Win8，Win10，Win11 |
| サイズ | 94mm×60mm×34.5mm |
ECS-9200光源（180-2500nm）
Light Source
小型の重水素ハロゲン光源は、紫外から近赤外（UV/VIS/NIR）まで広波長域を好感度にスペクトルの出力が可能です。
仕様
| 波長範囲 | 180nm-2500nm |
| 消費電力 | 12VDC，6W |
| シャッター | TTL controlled electronic shutter |
| トリガ | Lamp（D2，W-Lamp）ON/OFF，シャッター open/close |
| 光源寿命 | 重水素ランプ：Lifetime：≥1000h@ 240nm （50% intensity loss） |
| タングステンランプ：Lifetime：≥2000h | |
| ファイバーコネクター | SMA905 |
| サイズ | 180mm×120mm×60mm |
ECS-9000
プラットフォーム
Stable Platform
測定時には、固定台に各機器を固定して測定を行います。各機器はロックされ、耐衝撃性があり、機能、測定信号をより安定させます。

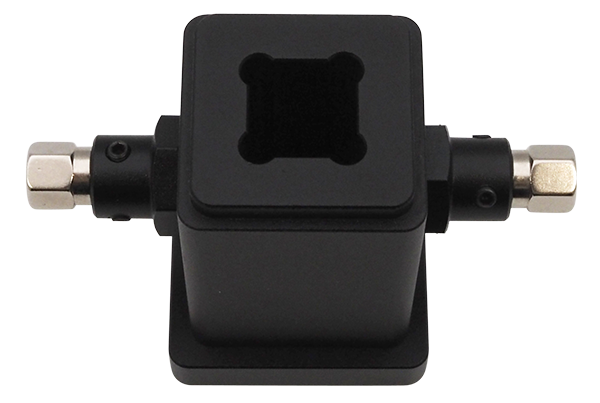

ECS-9000
キュベット(12.5mm)用 ホルダー
Holder for Cubetto
キュベットタイプのセルに使用するホルダーです。

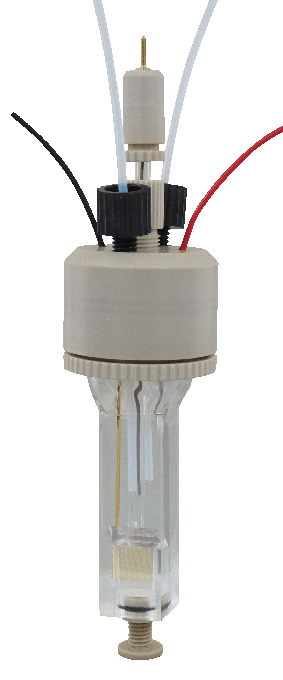

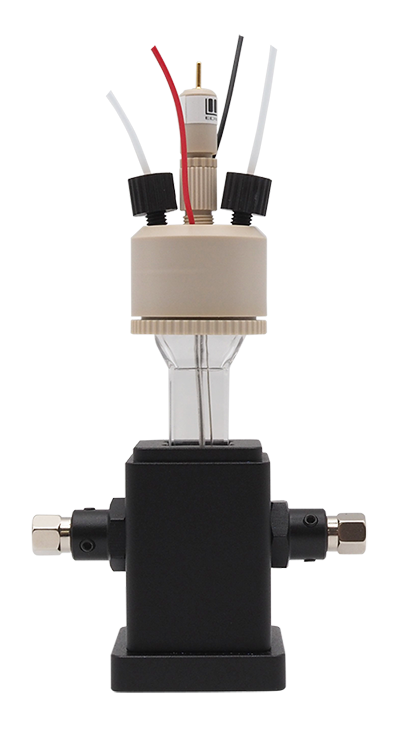

VS100
キュベットタイプのセルの使用例
ECS-9000
光ファイバー
Hard tube short optical fiber
仕様
| コア径 | 1000μm |
| 全長 | 5cm |
光ファイバーを使用する測定の際は、直接光ファイバーを分光器および光源に接続して使用します。高い固定性と振動によるスペクトルシフトがありません。

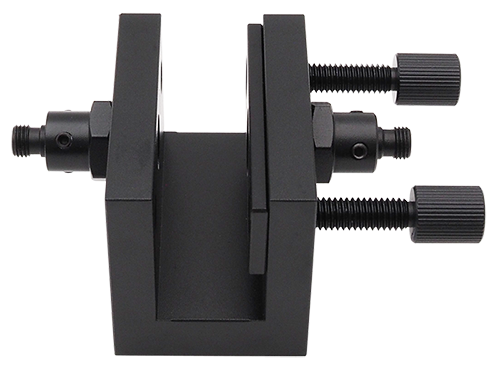

ECS-9000
プレート用ホルダー
Holder for Plate
プレートタイプのセルに使用するホルダーです。

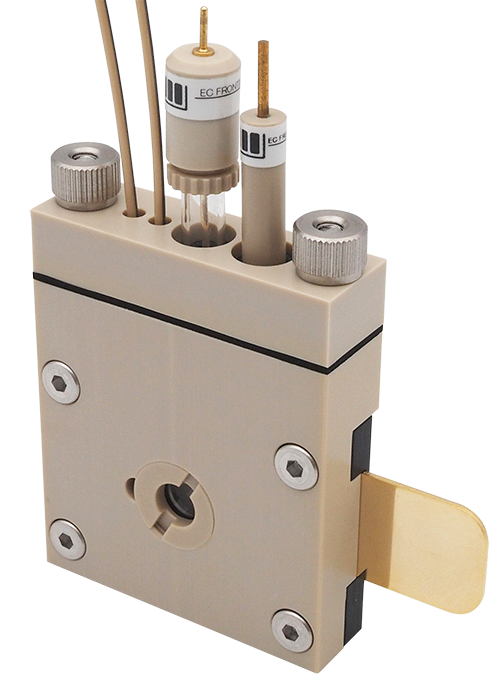

VS200

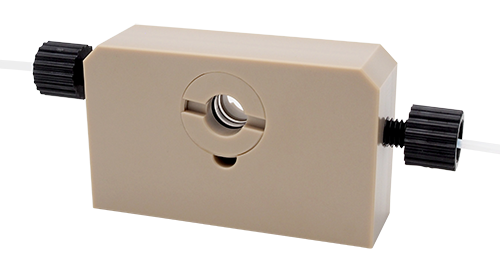

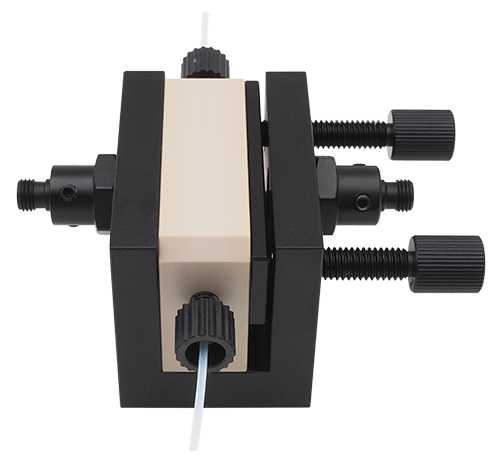

VS300

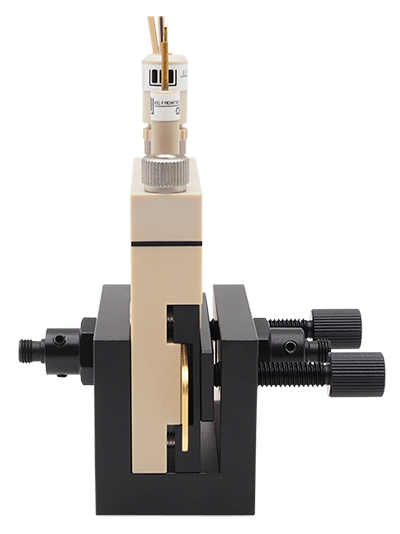

プレートタイプのセルの使用例
仕 様
ECS-9000 仕様
（項目毎にご選択ください）
| 項 目 | 品 名 | コード | 仕 様 | |
|---|---|---|---|---|
| システム | スペクトロメーターシステム ECS-9000 | 21089 |
内容：ECS-9100 分光器（200-1000nm） ECS-9200 光源（180-2500nm） ECS-9000 プラットフォーム ECS-9000 光ファイバー（20mm）2本 |
|
| 交換用 | ECS-9000 光ファイバー（20mm）2本 | 21093 | － | |
| ホルダー | ECS-9000 キュベット（12.5mm）用 ホルダー | 21094 | － | |
| ECS-9000 プレート用 ホルダー | 21104 | － | ||
注）システムとは別にホルダーをご選択いただく必要がございます。
