電池評価セル SB
電池評価用2室3極セル
SB1900
2電極間にリチウムイオン導電性固体電解質膜を配置し各室を完全に分離した構造で参照電極の取付も可能なセルです。
正極および負極は固体電解質膜に左右から押さえ付けられ、極間距離が固体電解質の厚み程度に規定できますので、
一般的なコイン電池等とほぼ同等の充放電測定が可能となります。
用途
- 各極の電解生成物を分離した状態での充放電測定
- 充放電後の電極や電解液の分析
- 添加剤の効果検証
セル構造
直径13mmの正極および負極は、セパレータや不織布等を介し固体電解質膜に電極押えと0.5kgfのスプリングによって押さえ付けられる構造です。
セル上部より直径6ｍｍの各種参照電極の取付も可能です。

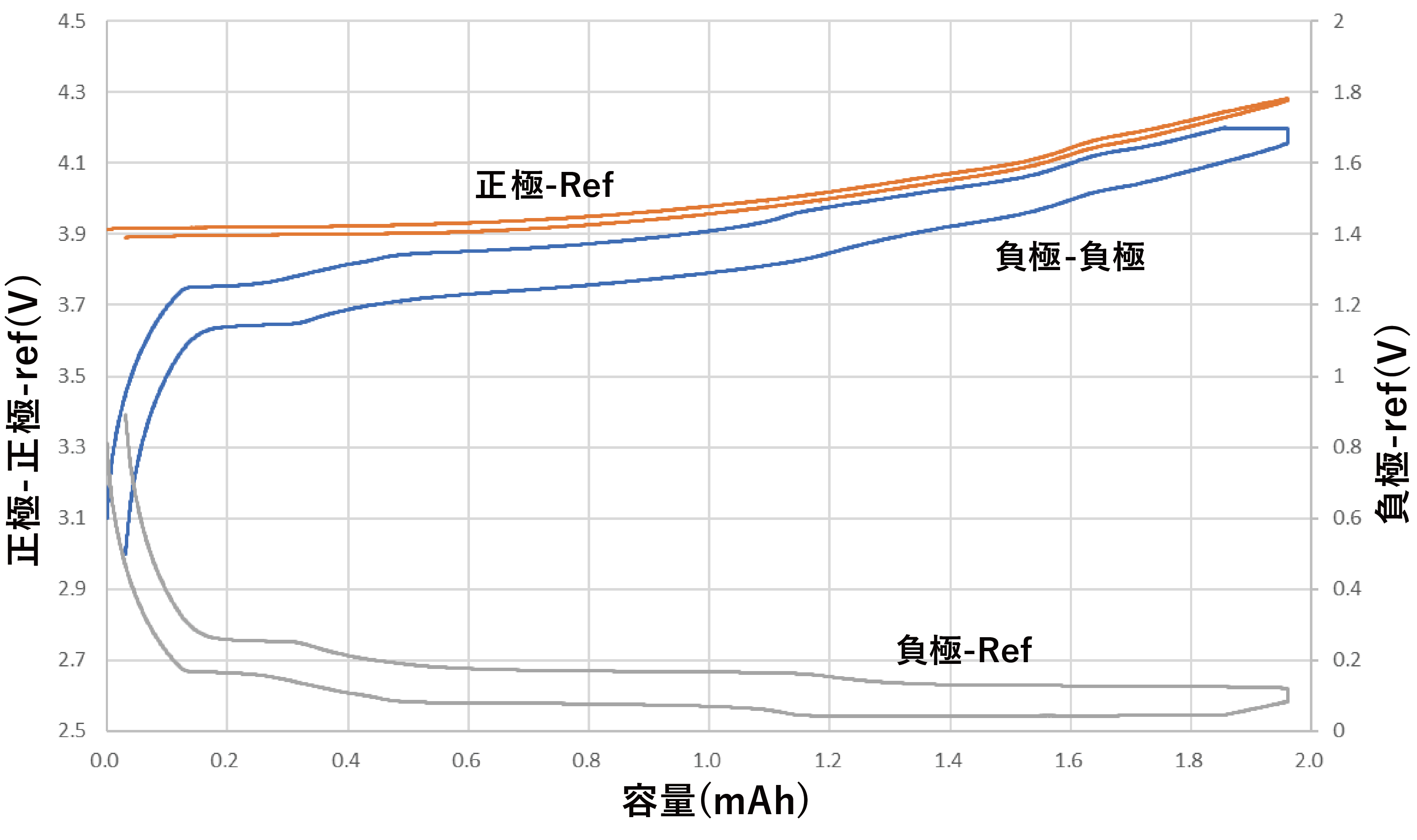

測定例 -リチウムイオン電池の充放電測定-
| 正極 | コバルト酸リチウム |
| 負極 | グラファイト |
| 参照極 | Li |
| 電解液 | 1M LiPF6(EC-DEC1:1), Cレート：1/10C |
パージ式密閉容器 AC1A
SB1900のセル単体でも充分な気密性を有しておりますが、長期測定におきましては、密閉容器AC1Aの中に入れ併用してご使用頂くことを推奨しております。
部品構成図
仕様
| 品 名 | コード | 仕 様 |
|---|---|---|
| 電池評価用2室3極セル スターターキット SB1900-S | 14223 | 材質：SUS316/304，PPS，パーフルオロエラストマー/シリコンO-リング スプリング荷重：0.5kgf |
交換用パーツ
| 品 名 | コード | 仕 様 |
|---|---|---|
| S1900 O-リング1回分 | 14224 | 材質：パーフルオロエラストマー/シリコン |
| S1600 リチウムイオン伝導性固体電解質膜 | 14216 | 数量：1枚 |
オプション
| 品 名 | コード | 仕 様 |
|---|---|---|
| S1600 スプリング (1K) 2個 | 14217 | 材質：SUS316 |
