4端子伝導度セル
SB2000
電導度の測定において、2端子法は電流端子と電圧端子が同じ電極が兼ねるため、電極における分極の影響を完全に除去することができません。また導電率が高い場合、測定端子として用いるリード線やリード線と試料の接続部分における接触抵抗が測定に影響します。
4端子法は電流端子と電圧端子が分離され、電圧端子は高インピーダンスの電圧測定装置が接続されるため、電圧端子に流れる電流は極僅かであるため電極における分極の影響や物理的な接触抵抗の影響をほとんど受けない測定法です。
4端子法を用いた本セルは、十分な気密性を有するとともに温度制御も可能な構造となっております。
また、電流および電圧測定用電極である白金は樹脂に固定され組付け再現性に優れているとともに、容易に分解がきますので研磨などのメンテナンスも可能です。
特徴
- 組付け再現性がありセル定数が安定
- 5mL程度の少量で測定が可能
- ウオーターバスに直接浸漬でき精密な温度コントロールが可能
- クランプの締付により密閉状態となり気密性を担保
- セルの分解が容易で電極の研磨等、メンテナンス性に優れる
セルの構造
電流用電極(青)は、直径10mmで14mmの距離で対向配置しています。
その間に電圧用電極(赤)が10mmの距離で配置されています。
ガラスセルの内径は28mmで深さ63mmです。蓋には電流用端子2本および電圧用端子2本が取付られております。
測定例1(標準液の測定)
標準液0.005 S/cmを用いて繰返し測定を行った。
10回の測定でセル定数は0.293-0.295cm-1の範囲に収まっています。
回数 | 抵抗値(Ω) | セル定数(cm-1) |
---|---|---|
1 | 58.53 | 0.293 |
2 | 58.57 | 0.293 |
3 | 58.38 | 0.292 |
4 | 58.65 | 0.293 |
5 | 58.74 | 0.294 |
6 | 58.85 | 0.294 |
7 | 58.88 | 0.294 |
8 | 58.90 | 0.295 |
9 | 58.85 | 0.294 |
10 | 58.83 | 0.294 |
※上記のセル定数は参考値として、ご使用の際は標準液にてセル定数を算出下さい。
測定例2(LIB電解液の伝導度)
Electrolyte | 1 mol dm-3 LiPF6 in EC:DMC = 3:7 by vol. |
Method | AC impedance |
AC amplitude | 200 μAp-0 (or 5 mVp-0) |
Freq. range | 50 – 5 kHz (21 point) |
Temp. | 25℃ |
1
24.20Ω
×
1000
=
41.3 mS
セル定数:0.3cm-1と仮定
40.7 mS ×0.3 cm-1
=12.4 mS cm-1
(イオン伝導度)

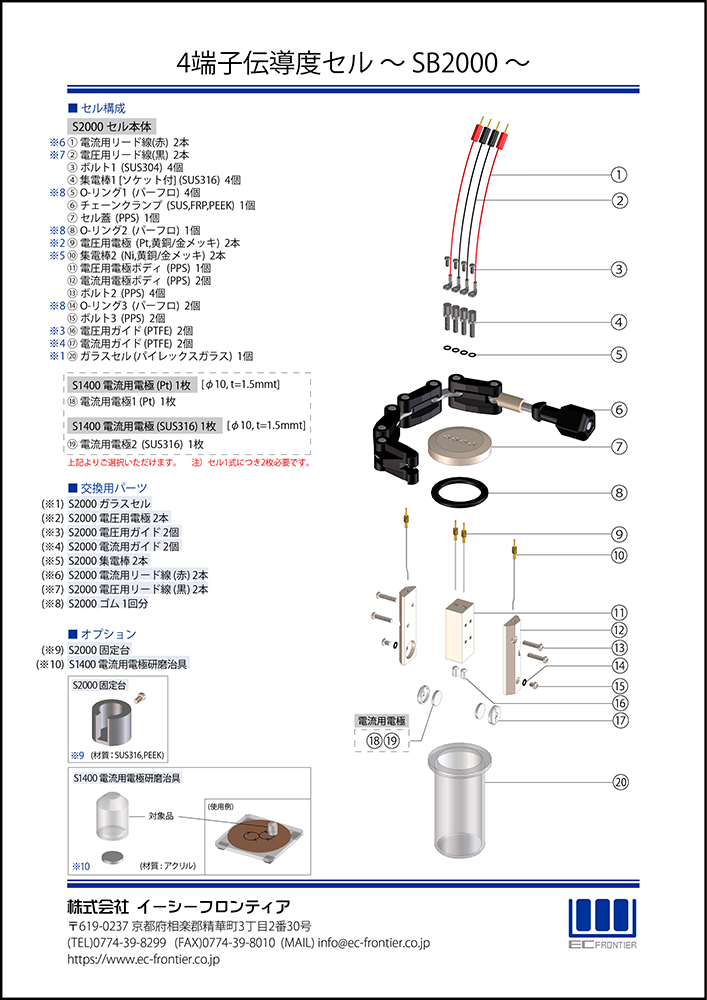

部品構成図
仕様
品 名 | 仕 様 |
---|---|
S2000 本体パーツ | 内容:ガラスセル, セルキャップ, クランプ 材質:パイレックスガラス,PPS,PTFE,SUS316/304,Pt,Ni,黄銅/金メッキ,銅(すずメッキ) アセタールコポリマー樹脂,塩化ビニル,FRP,パーフロO-リング |
S1400 電流用電極(Pt)1枚 | 材質:白金 数量:1枚注)セル1式につき2枚必要です。 |
S1400 電流用電極(SUS316)1枚 | 材質:SUS316 数量:1枚注)セル1式につき2枚必要です。 |
注)本体パーツとは別に電流用電極をご選択いただく必要がございます。
交換用パーツ
品 名 | 仕 様 |
---|---|
S2000 ガラスセル | 材質:パイレックスガラス |
S2000 電圧用電極 2本 | 材質:直径1mm白金線,黄銅/金メッキ |
S2000 電圧用スペーサー2個 | 材質:PTFE |
S2000 電流用スペーサー2個 | 材質:PTFE |
S2000 集電棒 2本 | 材質:直径0.7mmニッケル線,黄銅/金メッキ |
S2000 電流用リード線(赤) 2本 | 材質:黄銅/金メッキ,銅(すずメッキ),アセタールコポリマー樹脂,塩化ビニル |
S2000 電圧用リード線(黒) 2本 | 材質:黄銅/金メッキ,銅(すずメッキ),アセタールコポリマー樹脂,塩化ビニル |
S2000 交換用O-リング1回分 | 材質:パーフルオロエラストマー |
オプション
品 名 | 仕 様 |
---|---|
S2000 固定台 | 材質:SUS304, PEEK |
S1400 電流用電極研磨治具 | 材質:アクリル |
