電池評価セル SB

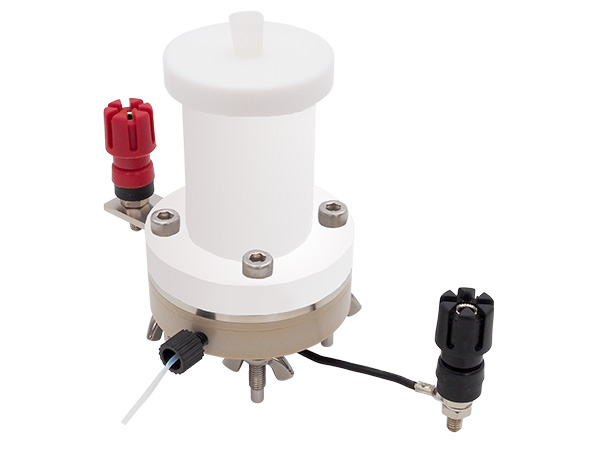

簡易PEM型水電解セル
SB2200
優れた応答性や広い電流密度範囲をもつ、固体高分子膜（PEM）を用いた水電解反応を評価できるセルです。
ポンプなどの設備が不要な簡易評価用となります。
触媒膜を使用する水電解を伴う電極材料の評価にもご使用いただけます。
用途
- 膜電極接合体(MEA)構造の電極触媒の評価
- CO2還元反応の電極触媒の評価
- 水電解水素発生による水素化評価
セル構造
電電極サイズは10mm□（1cm²）となります。
電極触媒は膜を介し、上下から穴を設けた集電板によって挟まれ、カソード側よりバネ圧にて一定の面圧がかけられます。
カソード側ボディにはガスを導入できる機構を備えておりますので、反応促進のためにN2ガスを利用しH2を排出することや、CO2ガスを導入しての還元反応にも適用可能です。

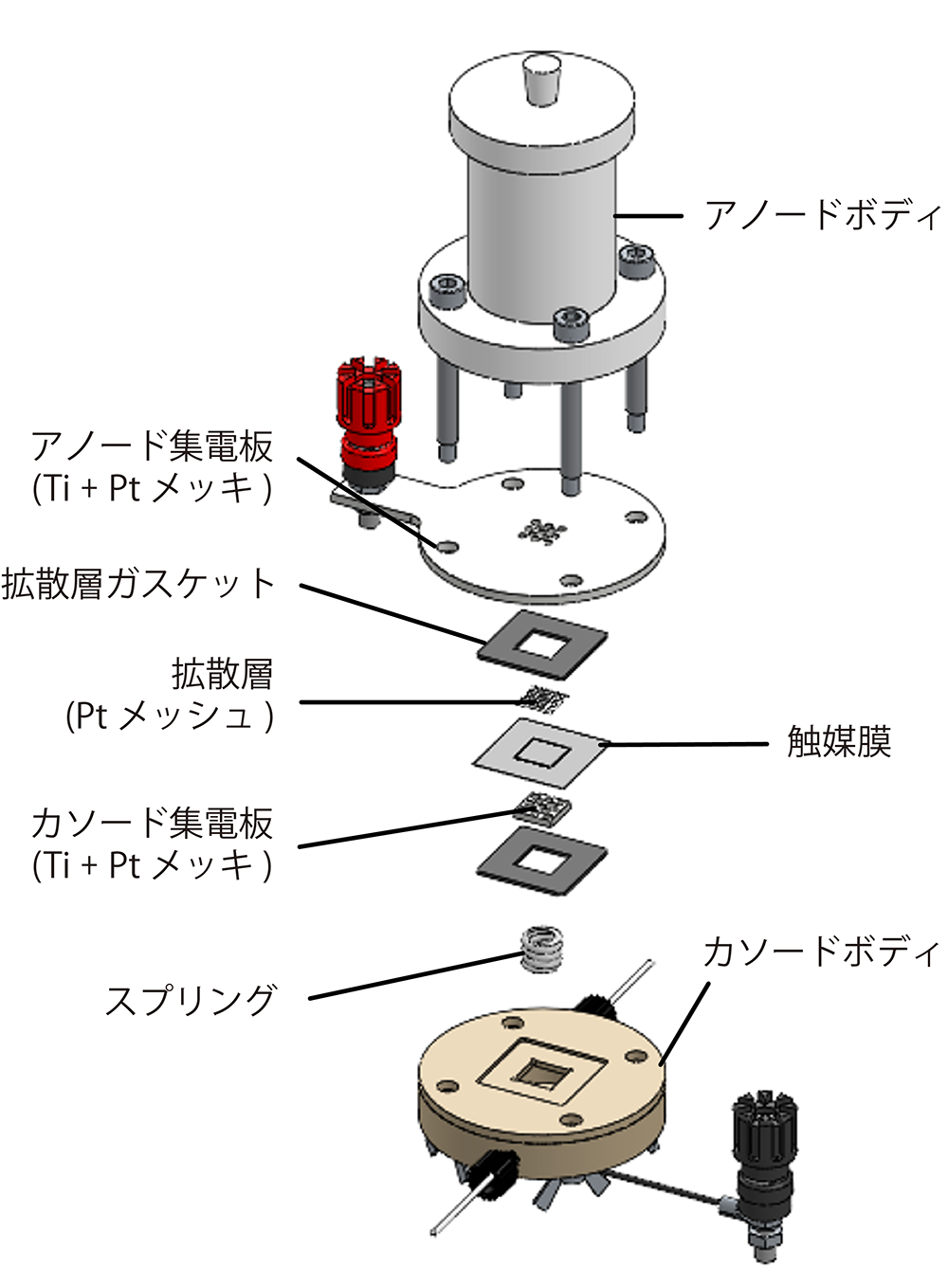

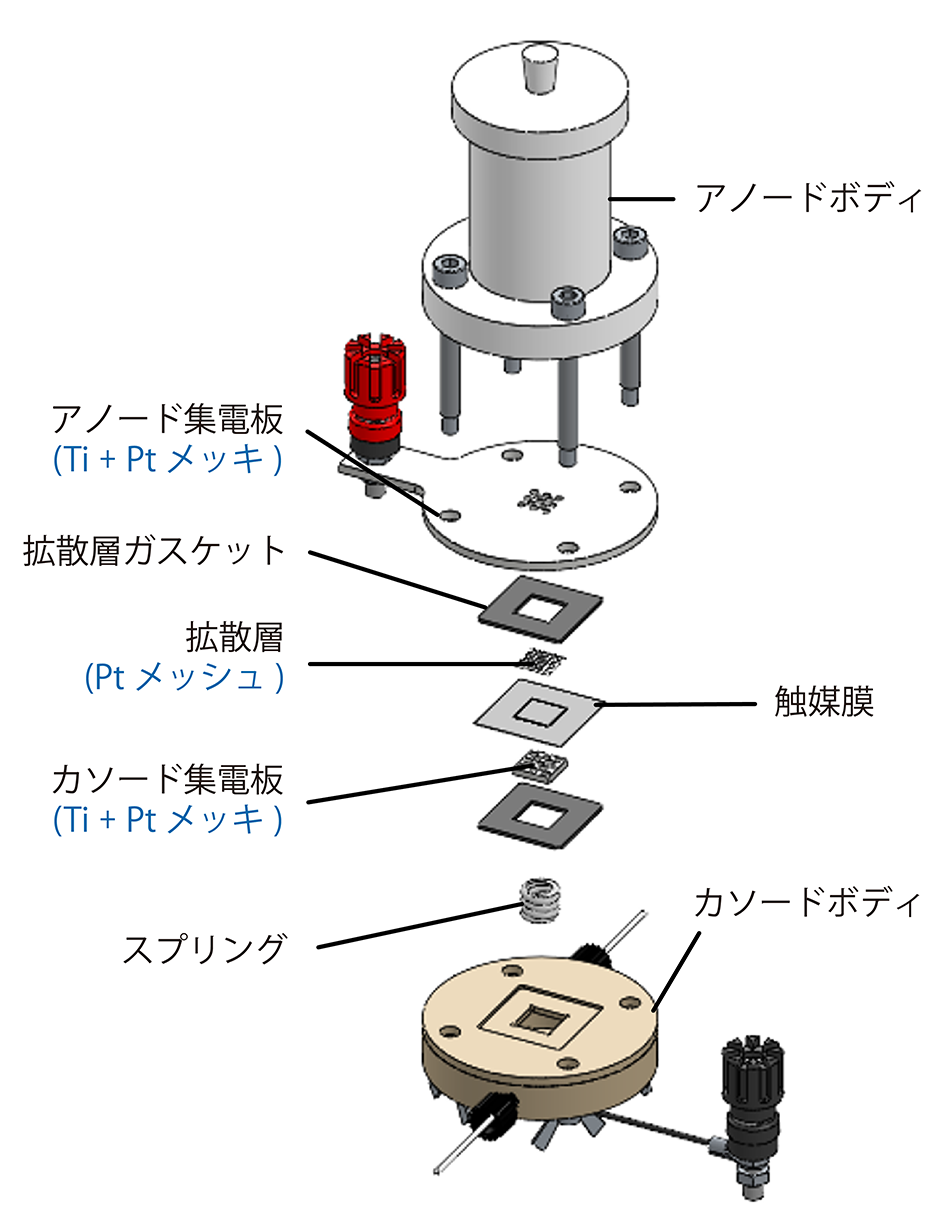

セル展開図
アノード側はアノードボディに貯められた液が集電板に設けられたパンチング穴より拡散層であるPtメッシュを経由し、電極表面に供給されます。自重で供給されるため、送液設備などが不要な構造になります。カソード側も同様にパンチング穴を設けており発生した水素はカソードボディより排出されます。
オプションでカーボンペーパーを使用いただくことでカソード側へ拡散層を設けることが可能です。
集電板はTiへPtメッキされており、拡散層、触媒膜と電気的接触を保ちます。
アノード側、カソード側ともにΦ4のバナナソケットを設けており、電源装置との接続も容易です。
測定例
水電解I-Vカーブ
| アノード触媒 | IrO2 |
| カソード触媒 | Pt/C |
（at 50℃）
ソフトウェア仕様

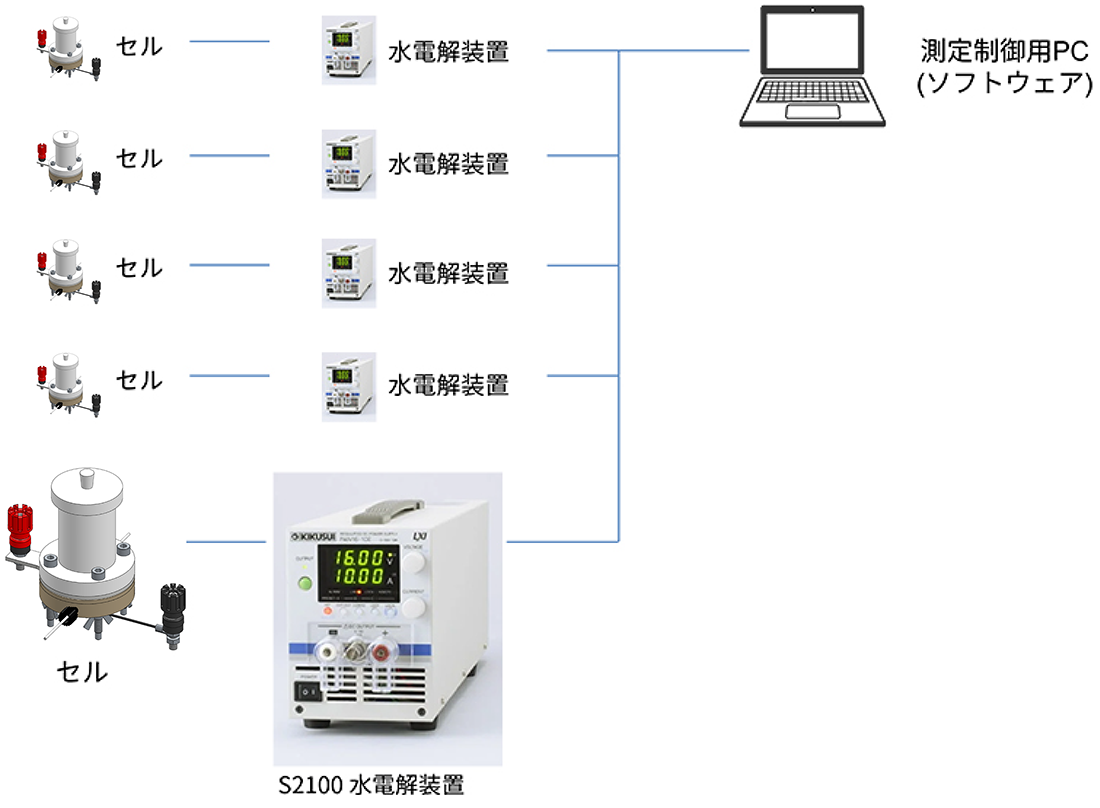

S2100水電解装置をご使用いただくことで、I-V特性を測定可能なソフトウェア及び安定化電源をご提供できます。
最大5chまで同時測定可能であり、測定中にグラフ表示も可能です。
CSVファイル出力に対応しており、測定後のデータ整理も容易に行えます。
下記項目を設定いただくことで自由な範囲でデータを取得いただけます。
- 開始電流
- 終了／ターン電流
- ステップ電流
- ステップ間隔
- 安定待ち時間
- 測定終了電圧上限
- 測定終了電圧下限
また、対数表示にも対応しておりますので、低電流部分を多くプロットすることも可能となっております。
定電流測定も可能なため、触媒膜の寿命評価にもご使用いただけます。

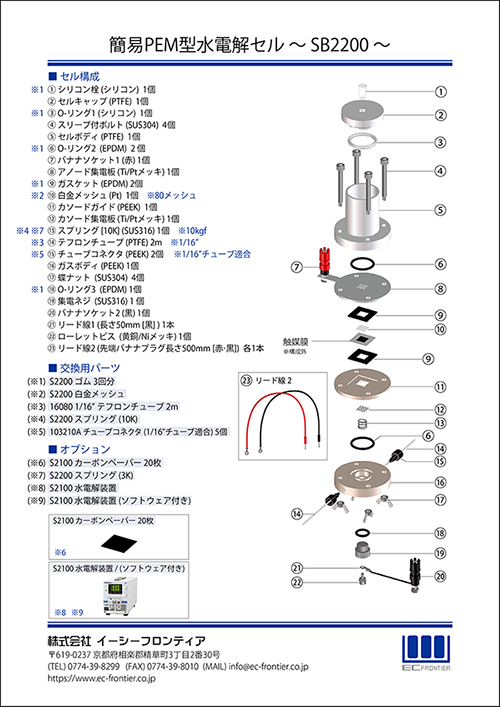

部品構成図
SB2200仕様
| 品 名 | コード | 仕 様 |
|---|---|---|
| 簡易PEM型水電解セル SB2200-S | 14252 | 材質：SUS304/316, Ti/Ptメッキ, PTFE, PEEK, アクリル, EPDM/シリコン O-リング, EPDM ガスケット, 集電ケーブル, バナナソケット, 電極サイズ：10×10 |
交換用パーツ
| 品 名 | コード | 仕 様 |
|---|---|---|
| S2200 ゴム3回分 | 14253 | 材質：EPDM/シリコン O-リング, EPDM ガスケット |
| S2200 白金メッシュ 1個 | 14254 | 材質：Pt, 電極サイズ 10×10 |
| 16080 テフロンチューブ 2m | 11224 | 材質：PTFE 外径 1/16” |
オプション
| 品 名 | コード | 仕 様 |
|---|---|---|
| S2100 カーボンペーパー 20枚 | 14243 | サイズ：10×10, t=0.37 |
| S2200 スプリング（3K） 1個 | 14255 | 材質：SUS316 |
| S2100 水電解装置 | 21068 | 直流安定化電源。定格電流10A, 定格電圧16V。 |
| S2100 水電解装置（ソフトウェア付き） | 21069 | I-V特性測定用ソフトウェア, 直流安定化電源。定格電流10A, 定格電圧16V。 |
