ボルタンメトリーセル VB
光照射H型セル
VB12A
太陽電池・人工光合成・光触媒など光エネルギー変換技術の研究用セル
- 光導入用の石英窓とカソードおよびアノードが隔膜およびガラスフィルタで分離できる構造です。
- ガスのIN/OUT用ポートおよび各室にセプタムポートを備えておりますので、発生ガスの分析も可能です。
- 片室20～30mLの液量があります。

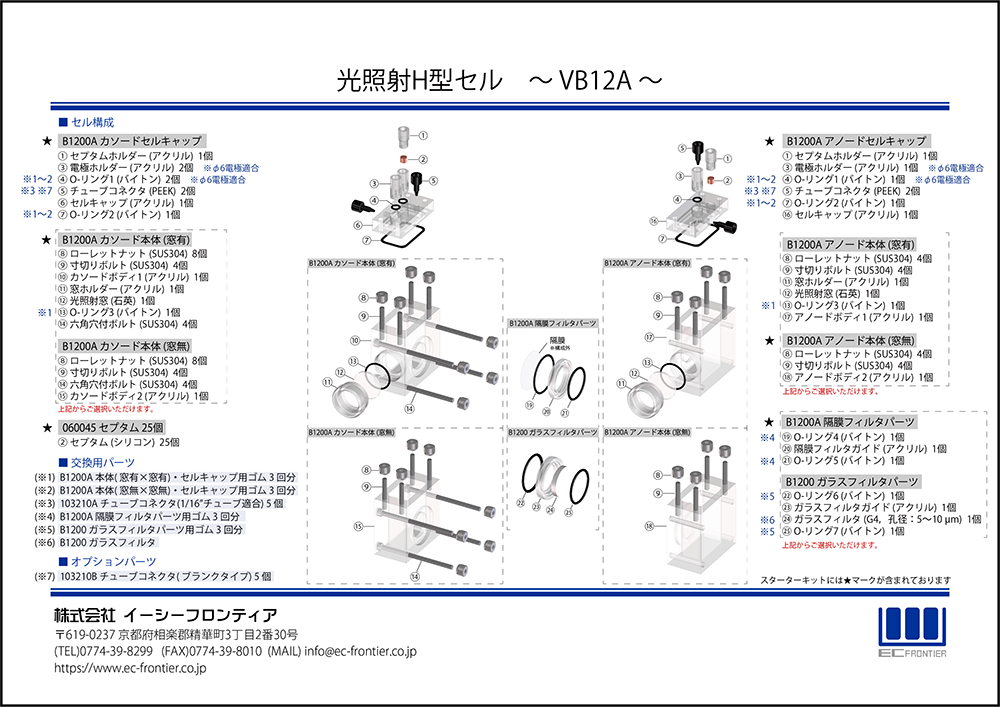

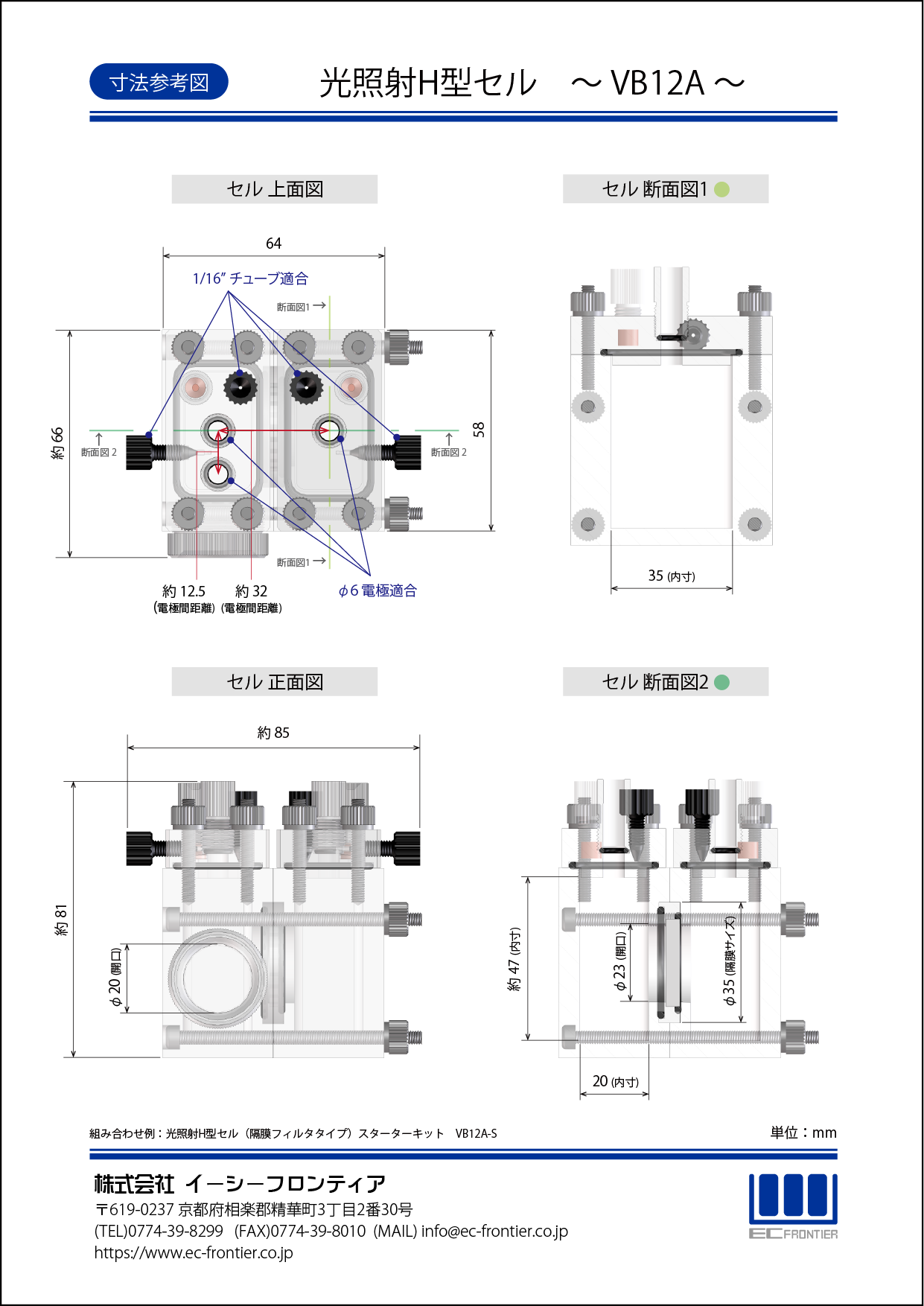

部品構成図／寸法参考図
仕様
（部品毎にご購入の場合は、項目毎にご選択ください。）
| 項 目 | 品 名 | コード | 仕 様 | |
|---|---|---|---|---|
| 光照射H型セル（隔膜フィルタタイプ）スターターキット VB12A-S |
11127 | スターターキットには★マークが含まれております | ||
| カソード本体 | B1200A カソード本体 （窓有） | 11272 | 材質：アクリル，石英，SUS304，バイトン O-リング | |
| B1200A カソード本体 （窓無） | 11273 | 材質：アクリル，SUS304 | ||
| アノード本体 | B1200A アノード本体 （窓有） | 11274 | 材質：アクリル，石英，SUS304，バイトン O-リング | |
| B1200A アノード本体 （窓無） | 11275 | 材質：アクリル，SUS304 | ||
| セルキャップ | B1200A カソードセルキャップ | 11276 | 材質：アクリル，PEEK，バイトン O-リング | |
| B1200A アノードセルキャップ | 11277 | 材質：アクリル，PEEK，バイトン O-リング | ||
| 交換用 | B1200A 本体（窓有×窓有） セルキャップ用 ゴム 3回分 |
11278 | 材質：バイトン O-リング | |
| B1200A 本体（窓無×窓無） セルキャップ用 ゴム 3回分 |
11279 | 材質：バイトン O-リング | ||
| 103210A チューブコネクタ （1/16”チューブ適合） 5個 |
11177 | 材質：PEEK | ||
| オプション | 103210B チューブコネクタ （ブランクタイプ）5個 |
11206 | 材質：PEEK | |
| セプタム | 060045 セプタム 25個 | 11205 | 材質：シリコン | |
| フィルタ パーツ |
B1200A 隔膜フィルタパーツ | 11280 | 材質：アクリル，バイトン O-リング 内径：φ23 | |
| B1200 ガラスフィルタパーツ | 11281 | 材質：アクリル，ガラスフィルタ（G4（孔径：5～10µm）），バイトン O-リング | ||
| 交換用 | B1200A 隔膜フィルタパーツ用 ゴム 3回分 |
11286 | 材質：バイトン O-リング | |
| B1200 ガラスフィルタパーツ用 ゴム 3回分 |
11287 | 材質：バイトン O-リング | ||
| B1200 ガラスフィルタ | 11119 | 材質：G4（孔径：5～10µm） 外径：φ25.5 | ||
注）セル一式につき、カソード本体およびアノード本体2種類から各1つ、セルキャップから各1つ、フィルタパーツから1つ、セプタムを選択の必要がございます。
※適合電極の詳細は、こちらのPDFファイルを
ご参照ください。
