ELECTROCHEMICAL CELL 電気化学セル
ELECTROCHEMICAL CELL
ボルタンメトリーセル VB
プレート光照射H型セル
VB1300
太陽電池・人工光合成・光触媒など光エネルギー変換技術の研究用セルです。
セル裏面から電極材料を押付け固定するだけで反応面積を規定でき、金属電極のほか、ITOやFTOなどの絶縁基板にも対応しています。
光導入用の石英窓とカソードおよびアノードボディは隔膜で分離できる構造です。
ガスのIN/OUT用ポートおよび各室にセプタムポートを備えておりますので、オンライン／オフラインでの発生ガスの分析も可能です。
セル構造／寸法
取付使用例
金属電極の場合
| アノード | 銅板（20mm□） |
| カソード | 白金板（40mm□） |
絶縁基板（ITO／FTO）の場合
| アノード | ITO（20mm□） |
| カソード | ITO（40mm□） |
白金コイル対極を使用する場合
| アノード | FTO（40mm□） |
| カソード | 白金コイル（型式CE-100） |

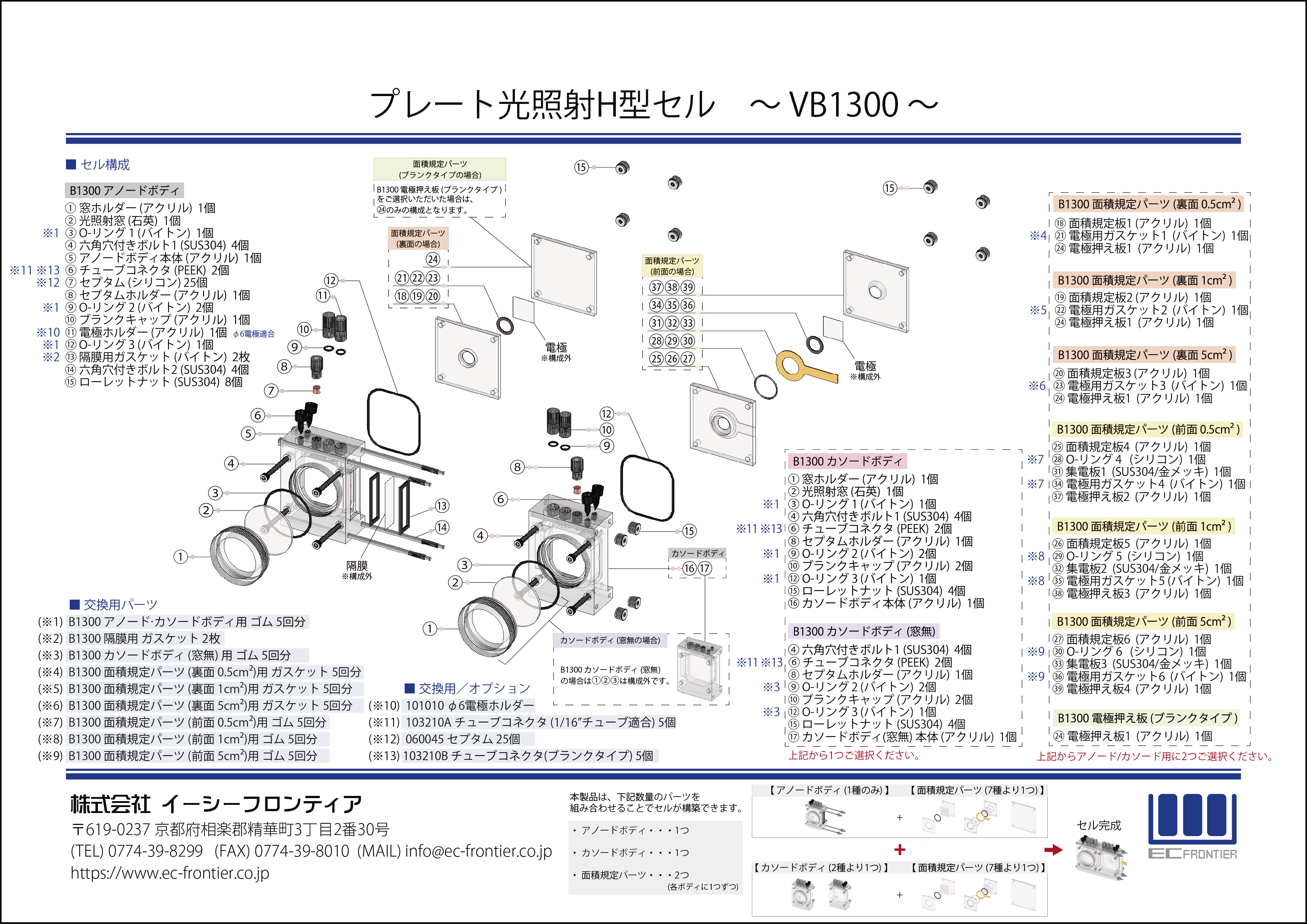

部品構成図／寸法参考図
仕様
下記パーツをご選択いただくことでセルが構築できます。
（A）アノードボディ…1つ
（B）カソードボディ…2種より1つ
（C）面積規定パーツ…
7種より各ボディに1つ
（A）アノードボディ
（C）面積規定パーツ
＋
＋
（B）カソードボディ
（C）面積規定パーツ
＋
セル完成
VB1300 （A）アノードボディ
| 品 名 | コード | 仕 様 | 参考図 | ||
|---|---|---|---|---|---|
| アノード ボディ |
B1300 アノードボディ | 11185 | 材質：アクリル，PEEK，石英，SUS304，シリコン，バイトンガスケット，バイトン O-リング |
アノードボディ |
|
| 交換用 | B1300 アノード・カソード ボディ用 ゴム 5回分 |
11195 | 材質：バイトン O-リング | ||
| B1300 隔膜用 ガスケット 2枚 | 11197 | 材質：バイトン | |||
※適合電極の詳細は、こちらのPDFファイルを
ご参照ください。
VB1300 （B）カソードボディ
| 品 名 | コード | 仕 様 | 参考図 | |||
|---|---|---|---|---|---|---|
| カソード ボディ |
B1300 カソードボディ | 11186 | 材質：アクリル，PEEK，石英，SUS304， バイトン O-リング |
カソードボディ |
カソードボディ  |
|
| B1300 カソードボディ（窓無） | 11187 | 材質：アクリル，PEEK，SUS304， バイトン O-リング |
||||
| 交換用 | B1300 カソードボディ（窓無）用 ゴム 5回分 | 11196 | 材質：バイトン O-リング | |||
※適合電極の詳細は、こちらのPDFファイルを
ご参照ください。
VB1300（C）面積規定パーツ
| 品 名 | コード | 仕 様 | 参考図 | ||||
|---|---|---|---|---|---|---|---|
| 面積規定 パーツ ※2つ選択 |
B1300 面積規定パーツ （裏面0.5cm²） |
11188 | 材質：アクリル，バイトンガスケット 内径：φ8 |
裏面0.5cm² |
裏面1cm²  |
裏面5cm²  |
|
| B1300 面積規定パーツ （裏面1cm²） |
11189 | 材質：アクリル，バイトンガスケット 内径：φ11.3 |
|||||
| B1300 面積規定パーツ （裏面5cm²） |
11190 | 材質：アクリル，バイトンガスケット 内径：φ25.2 |
|||||
| B1300 面積規定パーツ （前面0.5cm²） |
11191 | 材質：アクリル，SUS304/ 金メッキ，バイトンガスケット，シリコン O-リング 内径：φ 8 |
前面0.5cm²  |
前面1cm²  |
前面5cm² |
||
| B1300 面積規定パーツ （前面1cm²） |
11192 | 材質：アクリル，SUS304/ 金メッキ，バイトンガスケット，シリコン O-リング 内径：φ11.3 |
|||||
| B1300 面積規定パーツ （前面5cm²） |
11193 | 材質：アクリル，SUS304/ 金メッキ，バイトンガスケット，シリコン O-リング 内径：φ25.2 |
|||||
| B1300 電極押え板 （ブランクタイプ） |
11194 | 材質：アクリル |
電極押え板  |
||||
| 交換用 | B1300 面積規定パーツ （裏面0.5cm²）用 ガスケット 5回分 |
11198 | 材質：バイトン | ||||
| B1300 面積規定パーツ （裏面1cm²）用 ガスケット 5回分 |
11199 | 材質：バイトン | |||||
| B1300 面積規定パーツ （裏面5cm²）用 ガスケット 5回分 |
11200 | 材質：バイトン | |||||
| B1300 面積規定パーツ （前面0.5cm²）用 ゴム 5回分 |
11201 | 材質：バイトンガスケット，シリコン O-リング | |||||
| B1300 面積規定パーツ （前面1cm²）用 ゴム 5回分 |
11202 | 材質：バイトンガスケット，シリコン O-リング | |||||
| B1300 面積規定パーツ （前面5cm²）用 ゴム 5回分 |
11203 | 材質：バイトンガスケット，シリコン O-リング | |||||
VB1300 交換用／
オプション
| 品 名 | コード | 仕 様 |
|---|---|---|
| 101010 φ6電極ホルダー | 11249 | 材質：アクリル |
| 103210A チューブコネクタ （1/16”チューブ適合） 5個 | 11177 | 材質：PEEK |
| 060045 セプタム 25個 | 11205 | 材質：シリコン |
| 103210B チューブコネクタ（ブランクタイプ）5個 | 11206 | 材質：PEEK |
