ELECTROCHEMICAL CELL 電気化学セル

ELECTROCHEMICAL CELL

ボルタンメトリーセル VB

光学観察用電気化学セル
VB1400

電極表面での電気化学的反応過程を顕微鏡またはラマン分光法などの
光学的手法と組合せ測定することができるin-situ3電極セルです。
観察極表面は観察極上に配置された観察窓(石英)および対極の網目を通して観測します。
VB1400

特徴

観察極(電極チップ)と対極(Pt-mesh)が対向した配置

スペーサーにより観察極と対極の距離が調整可能

電極チップの材質バリエーションが豊富(GC,PFC,Au,Pt,Ag,Cu,Ni,Fe)

注)その他材質も対応可能です。

電極チップは脱着式で後分析も容易

電解液量は5mL程度で少量

ガスパージ機構付

耐薬品性に優れたPEEK材およびPTFEを使用

注)有機溶媒で使用する際はO-リングをパーフロに変更が必要です(オプション)。

セル構成

セル構成

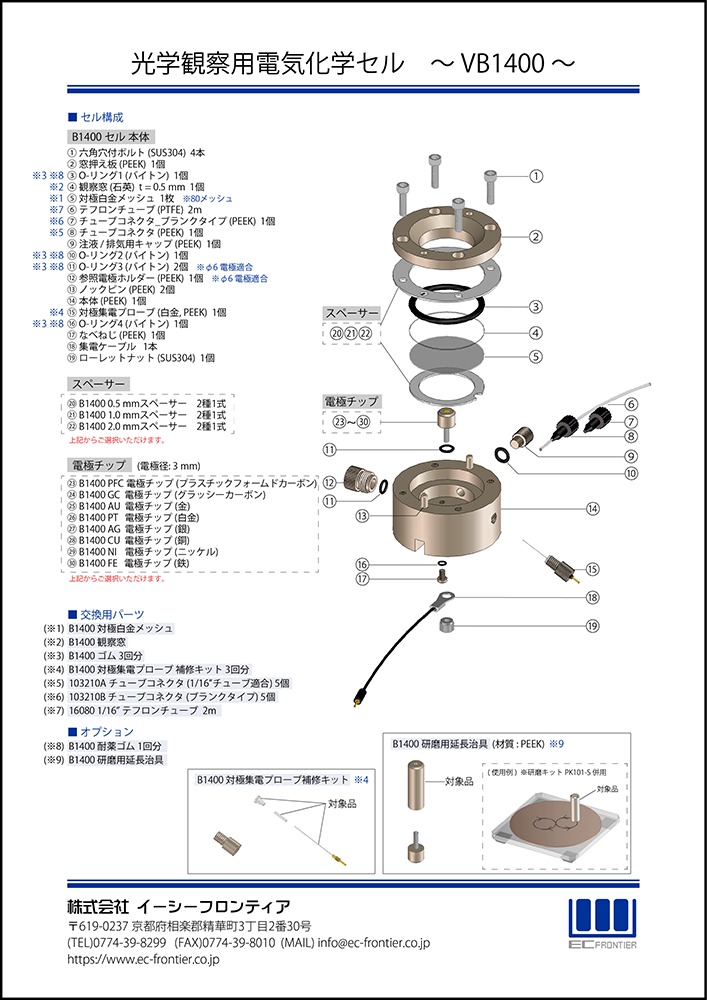

観察極と対極(Pt-mesh)が対向した配置で均一な電流分布となります。電極間距離はスペーサーの厚みで規定されます。Pt-meshの網目を通し電極面を観察します。

セル構成

測定例(Ag析出)

Au観察極表面でAgの析出に伴いデンドライト析出を観察しました。

グラフ

仕様

(項目毎にご選択ください)

項 目 品 名 コード 仕 様
セル本体 B1400 セル 本体 11207 材質:PEEK,PTFE,SUS304,石英,白金,黄銅/金メッキ,ETFE,バイトン O-リング
交換用 B1400 対極白金メッシュ 11219 材質:白金
B1400 観察窓 11220 材質:石英
B1400 ゴム 3回分 11221 材質:バイトン O-リング
B1400 対極集電プローブ補修キット 3回分 11222 材質:黄銅/金メッキ,直径0.4mm 白金線,PTFE,ETFE
103210A チューブコネクタ
(1/16”チューブ適合) 5個
11177 材質:PEEK
103210B チューブコネクタ(ブランクタイプ)
5個
11206 材質:PEEK
16080 1/16” テフロンチューブ 2m 11224 材質:PTFE
スペーサー B1400 0.5mm スペーサー 11216 観察極 - 対極 極間距離0.5mm 材質:PTFE
B1400 1.0mm スペーサー 11217 観察極 - 対極 極間距離 1.0mm
B1400 2.0mm スペーサー 11218 観察極 - 対極 極間距離 2.0mm
電極チップ B1400 PFC 電極チップ 11208 電極材質:プラスチックフォームドカーボン 電極径:3mm
その他材質:PEEK,SUS304
B1400 GC 電極チップ 11209 電極材質:グラッシーカーボン
B1400 AU 電極チップ 11210 電極材質:金
B1400 PT 電極チップ 11211 電極材質:白金
B1400 AG 電極チップ 11212 電極材質:銀
B1400 CU 電極チップ 11213 電極材質:銅
B1400 NI 電極チップ 11214 電極材質:ニッケル
B1400 FE 電極チップ 11215 電極材質:鉄

注)セル本体とは別にスペーサーおよび電極チップをご選択いただく必要がございます。

VB1400 オプション

品 名 コード サイズ 仕 様
B1400 耐薬ゴム 1回分 11225 - 材質:パーフロ O-リング
B1400 研磨用延長治具 11226 - 材質:PEEK
φ6多孔質ガラス付L字ガラス管 3本 EP-RP15 W60xH70 適合電極:RE-T1A/RE-T7A/RE-1A/RE-7A/RE-4A/RE-9A/RE-18
φ6多孔質ガラス付L字ガラス管 3本 EP-RP16 W49xH55 適合電極:RE-T2A/RE-T8A/RE-5A/RE-10A/RE-19
φ6セラミック付L字ガラス管 3本 EP-RP20 W60xH70 適合電極:RE-T1B/RE-1B/RE-4B
φ6セラミック付L字ガラス管 3本 EP-RP21 W48xH55 適合電極:RE-T2B/RE-5B
