ボルタンメトリーセル VB
対向2槽セル

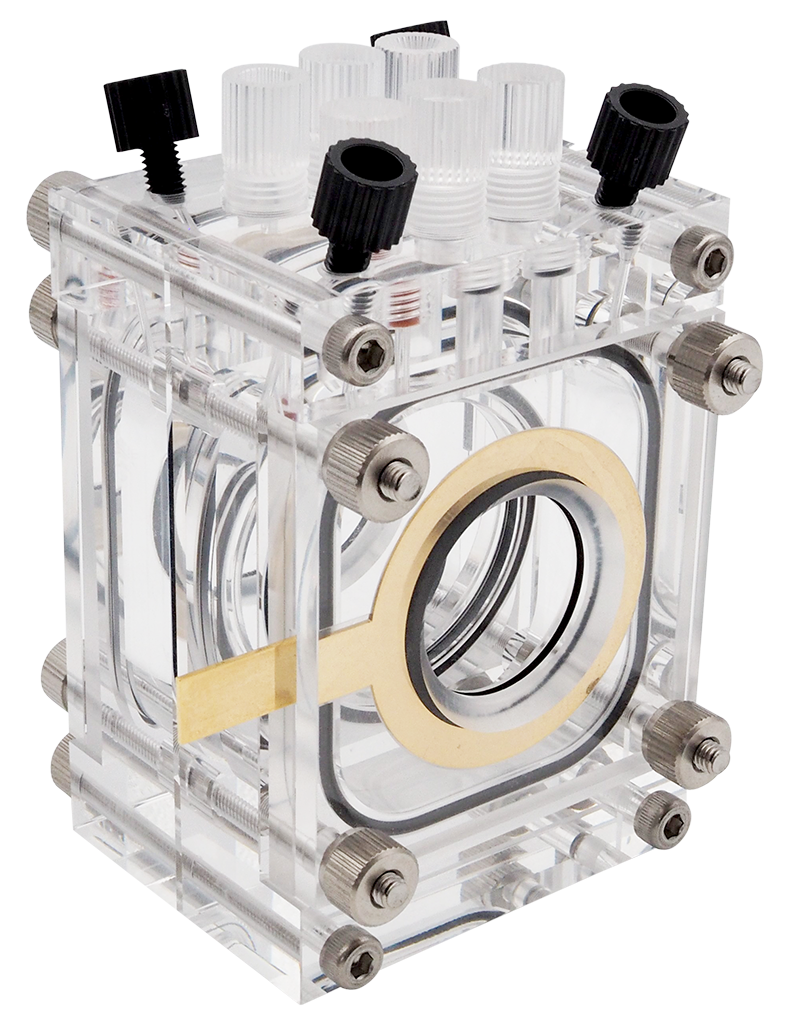

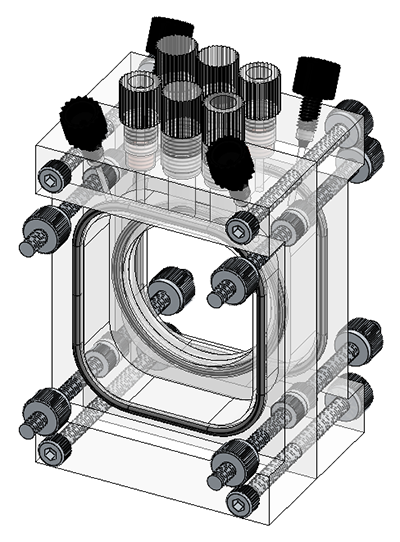

VB2100
金属電極や透明のITOやFTO電極を完全に対向した形で配置できる構造です。
板状電極だけでなく、片極に自金コイル状電極もご使用頂けます。

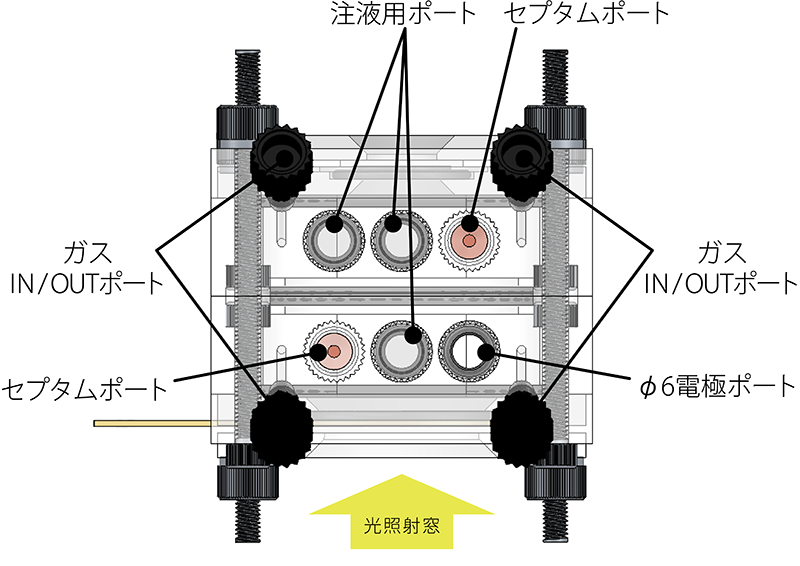

VB1300と同様にガスのIN／OUT用ポートおよび各室にセプタムポートを備えておりますので、オンライン／オフラインでの発生ガス分析も可能です。

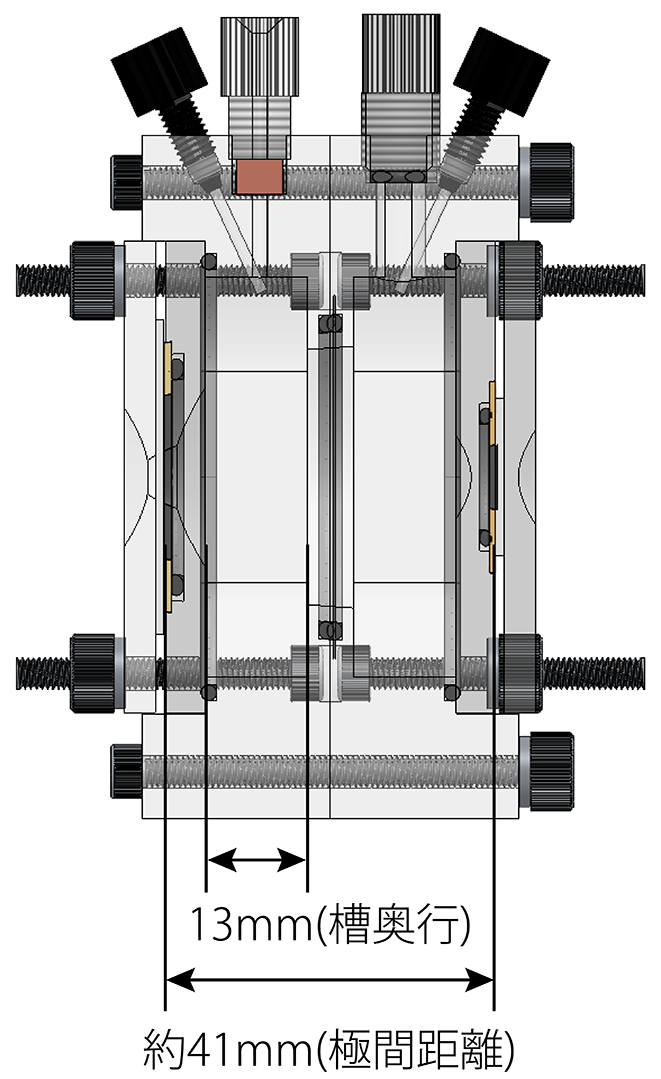

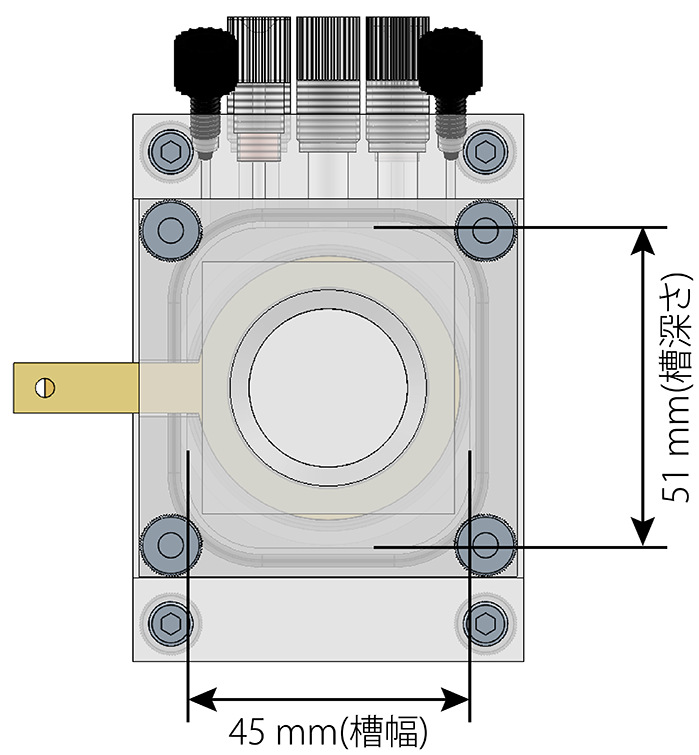

セル構造／寸法
取付使用例

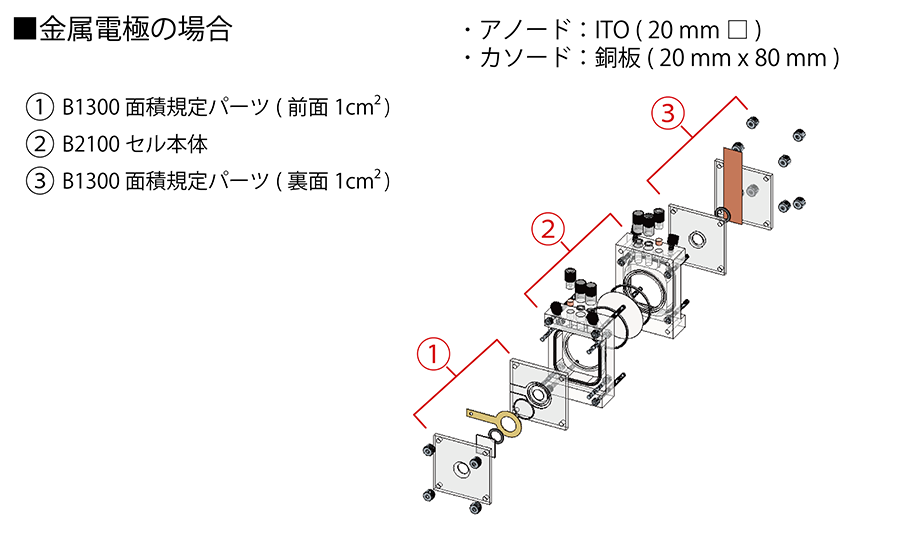

金属電極の場合
| アノード | ITO（20mm□） |
| カソード | 銅板（20mm×80mm） |

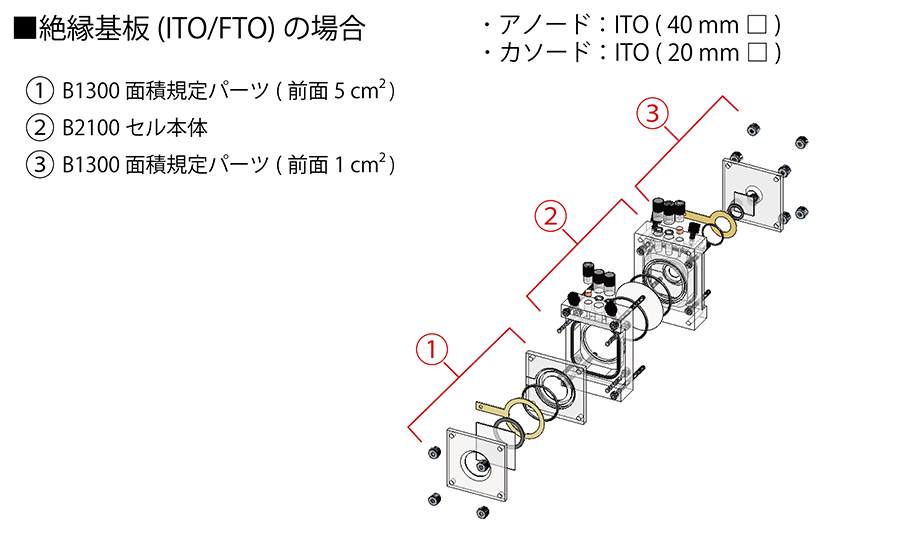

絶縁基板（ITO／FTO）の場合
| アノード | ITO（40mm□） |
| カソード | ITO（20mm□） |

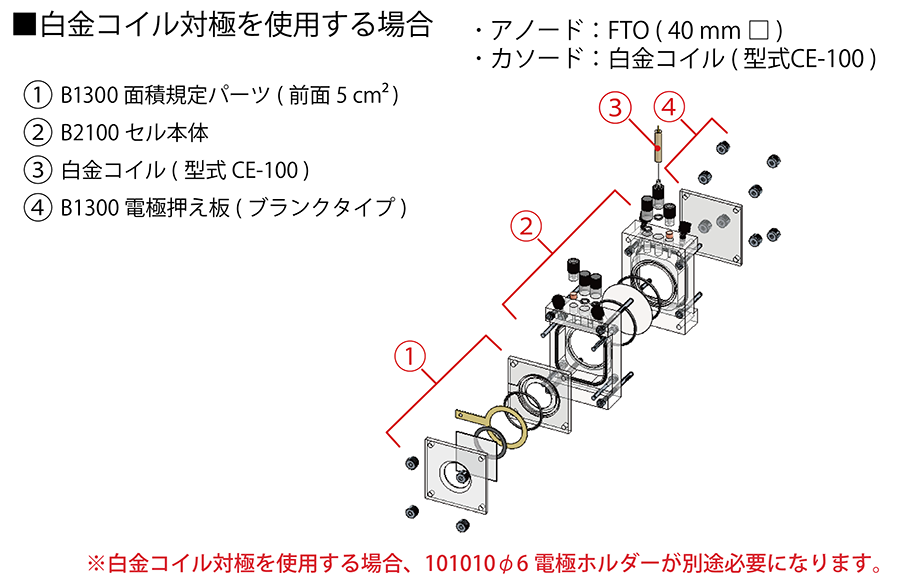

白金コイル対極を使用する場合
| アノード | FTO（40mm□） |
| カソード | 白金コイル（型式CE-100） |
仕様
下記パーツをご選択いただくことでセルが構築できます。
（D）セル本体…
1式（アノードボディ・カソードボディ）
（C）面積規定パーツ…
7種より各ボディに1つ
（D）セル本体
＋
（C）面積規定パーツ（2種類）
＋
セル完成
VB2100 （D）セル本体
| 品 名 | コード | 仕 様 | 参考図 | ||
|---|---|---|---|---|---|
| セル本体 | B2100 セル本体 | 11313 | 材質：アクリル，PEEK，バイトン O-リング，SUS304，シリコン |
セル本体 |
|
| 交換用 | B2100 セル本体用 ゴム 5回分 | 11314 | 材質：バイトン O-リング | ||
※適合電極の詳細は、こちらのPDFファイルを
ご参照ください。
VB1300/VB2100 共通
（C）面積規定パーツ
| 品 名 | コード | 仕 様 | 参考図 | ||||
|---|---|---|---|---|---|---|---|
| 面積規定 パーツ ※2つ選択 |
B1300 面積規定パーツ （裏面0.5cm²） |
11188 | 材質：アクリル，バイトンガスケット 内径：φ8 |
裏面0.5cm² |
裏面1cm²  |
裏面5cm²  |
|
| B1300 面積規定パーツ （裏面1cm²） |
11189 | 材質：アクリル，バイトンガスケット 内径：φ11.3 |
|||||
| B1300 面積規定パーツ （裏面5cm²） |
11190 | 材質：アクリル，バイトンガスケット 内径：φ25.2 |
|||||
| B1300 面積規定パーツ （前面0.5cm²） |
11191 | 材質：アクリル，SUS304/ 金メッキ，バイトンガスケット，シリコン O-リング 内径：φ 8 |
前面0.5cm²  |
前面1cm²  |
前面5cm² |
||
| B1300 面積規定パーツ （前面1cm²） |
11192 | 材質：アクリル，SUS304/ 金メッキ，バイトンガスケット，シリコン O-リング 内径：φ11.3 |
|||||
| B1300 面積規定パーツ （前面5cm²） |
11193 | 材質：アクリル，SUS304/ 金メッキ，バイトンガスケット，シリコン O-リング 内径：φ25.2 |
|||||
| B1300 電極押え板 （ブランクタイプ） |
11194 | 材質：アクリル |
電極押え板  |
||||
| 交換用 | B1300 面積規定パーツ （裏面0.5cm²）用 ガスケット 5回分 |
11198 | 材質：バイトン | ||||
| B1300 面積規定パーツ （裏面1cm²）用 ガスケット 5回分 |
11199 | 材質：バイトン | |||||
| B1300 面積規定パーツ （裏面5cm²）用 ガスケット 5回分 |
11200 | 材質：バイトン | |||||
| B1300 面積規定パーツ （前面0.5cm²）用 ゴム 5回分 |
11201 | 材質：バイトンガスケット，シリコン O-リング | |||||
| B1300 面積規定パーツ （前面1cm²）用 ゴム 5回分 |
11202 | 材質：バイトンガスケット，シリコン O-リング | |||||
| B1300 面積規定パーツ （前面5cm²）用 ゴム 5回分 |
11203 | 材質：バイトンガスケット，シリコン O-リング | |||||
VB1300/VB2100 共通 - 交換用／
オプション
| 品 名 | コード | 仕 様 |
|---|---|---|
| 101010 φ6電極ホルダー | 11249 | 材質：アクリル |
| 103210A チューブコネクタ （1/16”チューブ適合） 5個 | 11177 | 材質：PEEK |
| 060045 セプタム 25個 | 11205 | 材質：シリコン |
| 103210B チューブコネクタ（ブランクタイプ）5個 | 11206 | 材質：PEEK |
