材料評価セル VM
プレート電極評価セル
VM2
液量15～20mL 板状サンプルの測定 ガスパージ可
- 板状サンプルをセル底部板2枚に挟み込み、フランジ付ガラス管をリング状板を介し、3つのナットで固定することでセルを構成しています。
- セル容量は15～20mLです。

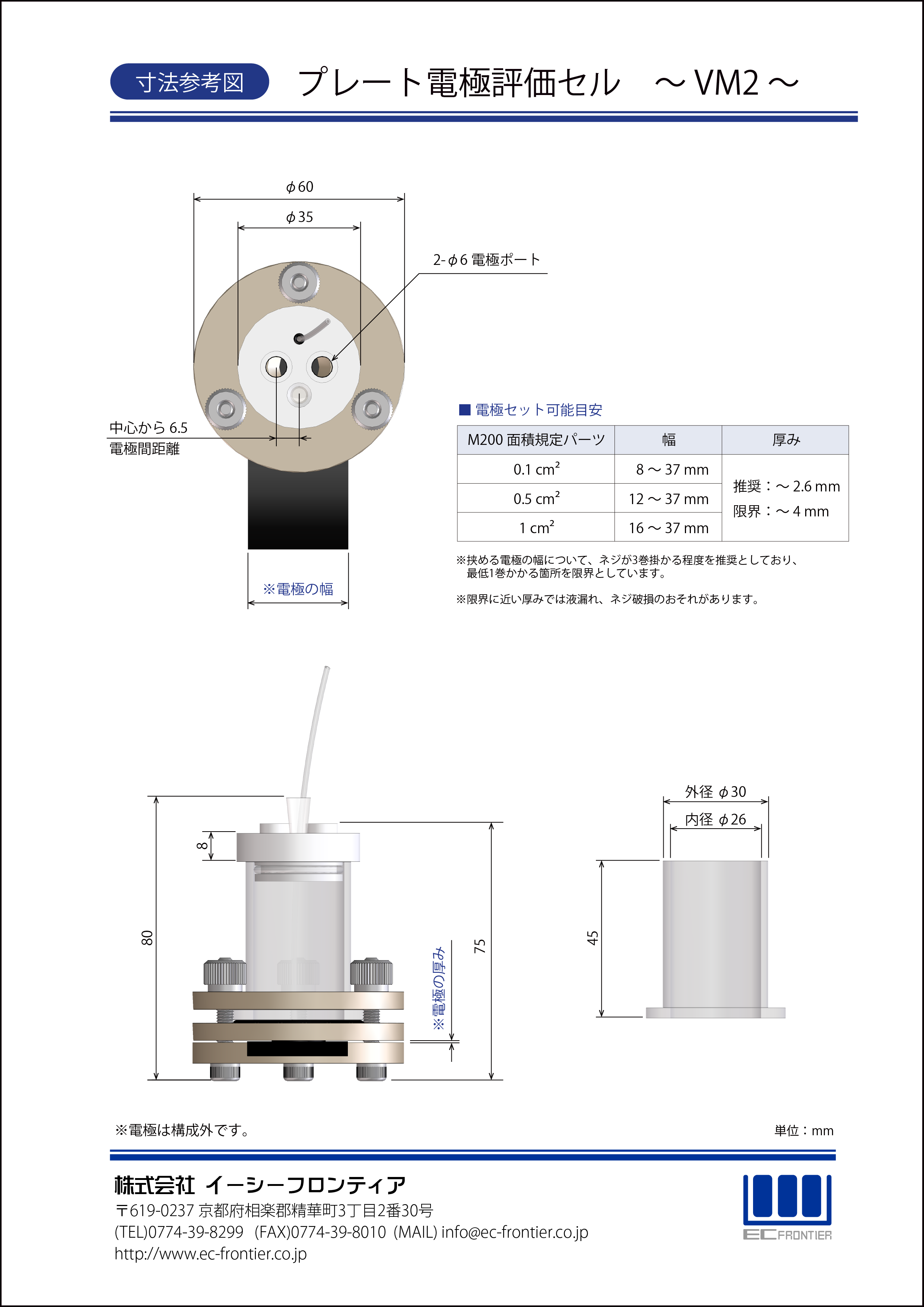

- 電極面積は面積規定パーツとガスケットにより0.1cm2／0.5cm2／1cm2に規定しています。
- パージチューブの接続が可能です。

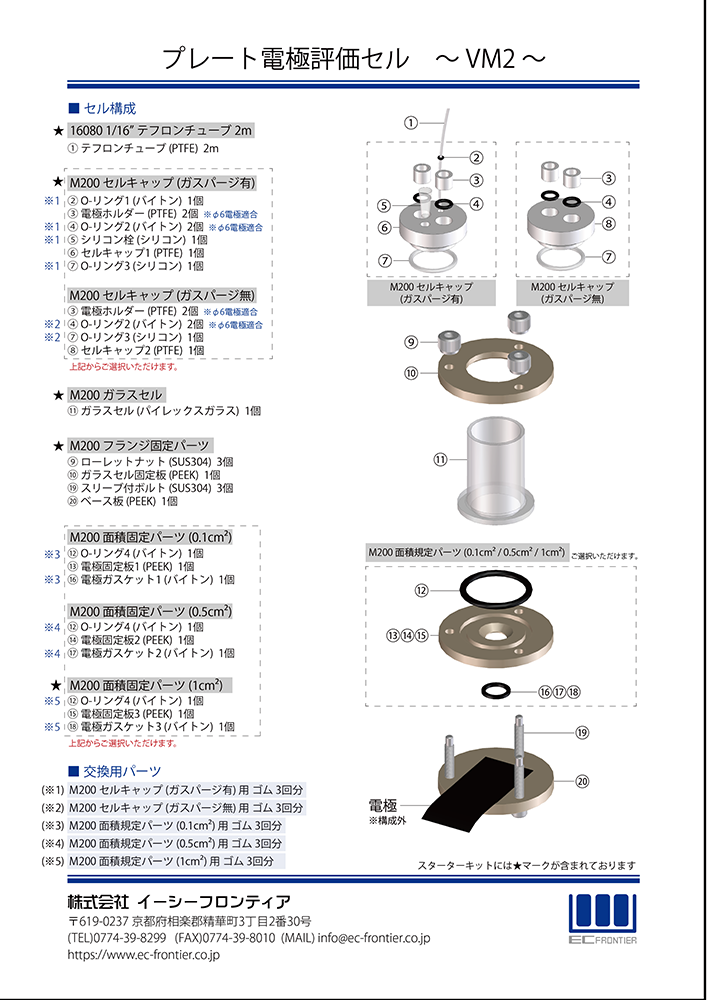

仕様
（部品毎にご購入の場合は、項目毎にご選択ください。）
| 項 目 | 品 名 | コード | 仕 様 | |
|---|---|---|---|---|
| プレート電極評価セル スターターキット VM2-S | 13010 | スターターキットには★マークが含まれております | ||
| ガラスセル | M200 ガラスセル | 13011 | 材質：パイレックスガラス | |
| セルキャップ | M200 セルキャップ（ガスパージ有） | 13012 | 材質：PTFE，バイトン O-リング，シリコン O-リング，シリコン栓 | |
| M200 セルキャップ（ガスパージ無） | 13017 | 材質：PTFE，バイトン O-リング，シリコン O-リング | ||
| 交換用 | M200 セルキャップ（ガスパージ有）用ゴム 3回分 |
13113 | 材質：バイトン O-リング，シリコン O- リング，シリコン栓 | |
| M200 セルキャップ（ガスパージ無）用ゴム 3回分 |
13114 | 材質：バイトン O-リング，シリコン O-リング | ||
| フランジ 固定パーツ |
M200 フランジ固定パーツ | 13115 | 材質：PEEK，SUS304 | |
| 面積規定 パーツ |
M200 面積規定パーツ（0.1cm²） | 13075 | 材質：PEEK，バイトンガスケット，バイトン O-リング 内径：φ3.6 |
|
| M200 面積規定パーツ（0.5cm²） | 13076 | 材質：PEEK，バイトンガスケット，バイトン O-リング 内径：φ8 |
||
| M200 面積規定パーツ（1cm²） | 13077 | 材質：PEEK，バイトンガスケット，バイトン O-リング 内径：φ11.3 |
||
| 交換用 | M200 面積規定パーツ（0.1cm²）用ゴム 3回分 | 13078 | 材質：バイトンガスケット，バイトン O-リング 内径：φ3.6 |
|
| M200 面積規定パーツ（0.5cm²）用ゴム 3回分 | 13079 | 材質：バイトンガスケット，バイトン O-リング 内径：φ8 |
||
| M200 面積規定パーツ（1cm²）用ゴム 3回分 | 13080 | 材質：バイトンガスケット，バイトン O-リング 内径：φ11.3 |
||
| パージチューブ | 16080 1/16” テフロンチューブ 2m | 11224 | 材質：PTFE | |
