ELECTROCHEMICAL CELL 電気化学セル
ELECTROCHEMICAL CELL
材料評価セル VM
プレート電極評価セル
VM3
液量約50mL 板状サンプルの測定 ガスパージ可
- 板状サンプルをセル底部板2枚に挟み込み、フランジ付ガラス管をリング状板を介し、3つのナットで固定することでセルを構成しています。
- セル容量は約50mLです。
- 電極面積は面積規定パーツとガスケットにより0.1cm2／0.5cm2／1cm2に規定しています。
- パージチューブの接続が可能です。
仕様
（部品毎にご購入の場合は、項目毎にご選択ください。）

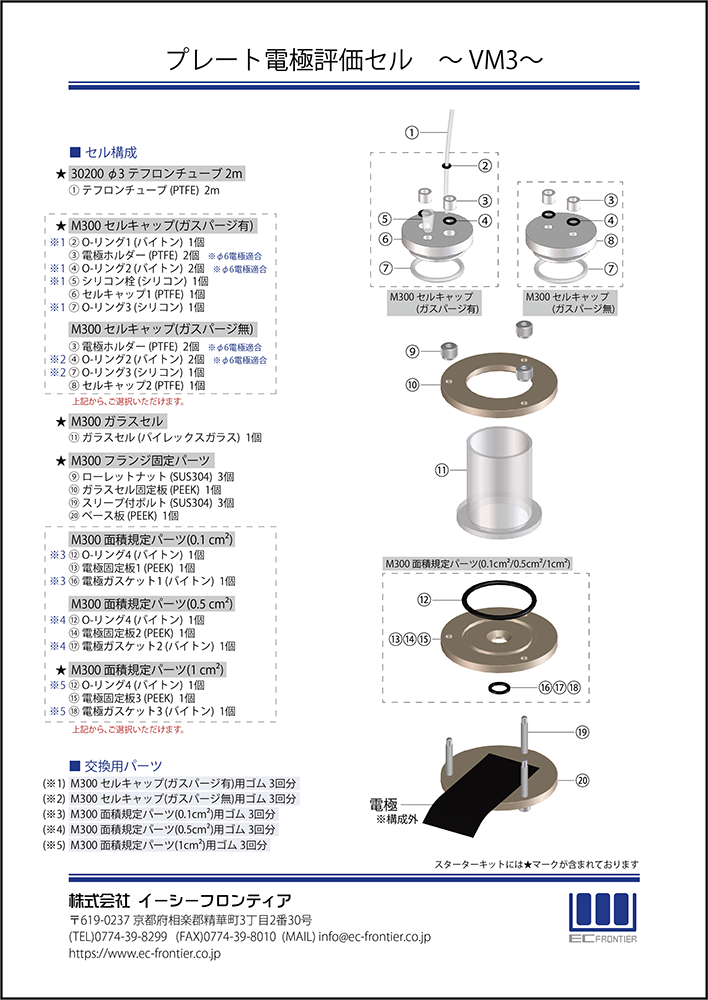

| 項 目 | 品 名 | コード | 仕 様 | |
|---|---|---|---|---|
| プレート電極評価セル スターターキット VM3-S | 13019 | スターターキットには★マークが含まれております | ||
| ガラスセル | M300 ガラスセル | 13020 | 材質：パイレックスガラス | |
| セルキャップ | M300 セルキャップ（ガスパージ有） | 13021 | 材質：PTFE，バイトン O-リング，シリコン O-リング，シリコン栓 | |
| M300 セルキャップ（ガスパージ無） | 13026 | 材質：PTFE，バイトン O-リング，シリコン O-リング | ||
| 交換用 | M300 セルキャップ（ガスパージ有）用ゴム 3回分 |
13116 | 材質：バイトン O-リング，シリコン O- リング，シリコン栓 | |
| M300 セルキャップ（ガスパージ無）用ゴム 3回分 |
13117 | 材質：バイトン O-リング，シリコン O-リング | ||
| フランジ 固定パーツ |
M300 フランジ固定パーツ | 13118 | 材質：PEEK，SUS304 | |
| 面積規定 パーツ |
M300 面積規定パーツ（0.1cm²） | 13086 | 材質：PEEK，バイトンガスケット，バイトン O-リング 内径：φ3.6 |
|
| M300 面積規定パーツ（0.5cm²） | 13087 | 材質：PEEK，バイトンガスケット，バイトン O-リング 内径：φ8 |
||
| M300 面積規定パーツ（1cm²） | 13088 | 材質：PEEK，バイトンガスケット，バイトン O-リング 内径：φ11.3 |
||
| 交換用 | M300 面積規定パーツ（0.1cm²）用ゴム 3回分 | 13089 | 材質：バイトンガスケット，バイトン O-リング 内径：φ3.6 |
|
| M300 面積規定パーツ（0.5cm²）用ゴム 3回分 | 13090 | 材質：バイトンガスケット，バイトン O-リング 内径：φ8 |
||
| M300 面積規定パーツ（1cm²）用ゴム 3回分 | 13091 | 材質：バイトンガスケット，バイトン O-リング 内径：φ11.3 |
||
| パージチューブ | 30200 φ3 テフロンチューブ 2m | 17004 | 材質：PTFE | |
