ELECTROCHEMICAL CELL 電気化学セル
ELECTROCHEMICAL CELL
材料評価セル VM
デバナサンセル
VM600
巨大鋼構造物の建設には鉄鋼材料の高強度・高強靭化が重要ですが、
高強度化の欠点として鋼材内に吸収された水素によって水素脆化が起こりやすくなります。
本セルは、電気化学的水素透過法(Devanathan法)により材料中への水素侵入量を評価できるセルです。
高強度化の欠点として鋼材内に吸収された水素によって水素脆化が起こりやすくなります。
本セルは、電気化学的水素透過法(Devanathan法)により材料中への水素侵入量を評価できるセルです。
2つの容器で金属板を挟み込み、その両側で別々に電気化学制御ができるセルを構成します。水素発生側(右側)ではカソード分極し水素を発生させることで、その発生した水素の一部が金属内部に吸収されます。吸収された水素は金属内部を拡散し検出側(左側)の金属表面に到達し、水素原子が酸化されるアノード分極を行い水素透過電流が観測されます。
セル構造
- 1室のアクリルブロックが、ボルト/ナットで2槽に連結された構造です。
- 槽の間に2つの反応面積規定用パーツで評価材料を挟み込むだけで反応面積が規定できます。
- WE集電板の樹脂部は面取りを行い、水素ガスが電極に留まらないようにしています。
- 蓋には参照電極と対極の他、ガスパージ用チューブの取付ができます。
セル寸法
セルの詳細寸法は下記の通りです。
反応面積規定板パーツは0.5cm2/2.0cm2/3.0cm2の3種類からご選択頂けます。
1セットにつき、2組同梱されています。
測定例 ー鉄板の水素透過検出ー
評価材料 | 99.5%純鉄 厚さ0.2mm ※検出面にNiメッキ処理 |
参照電極 | 銀塩化銀 |
対極 | 白金 |
電解液 | 水素発生側)0.5M_NaCl 検出側)0.5M_NaOH |
試料として純鉄を用いて水素発生側セルに-10mAの電流をON/OFFした際の検出側の電流変化を示す。水素発生側で-10mAをONされてから一定時間経過後に上昇し、その後定常状態になり、電流をOFFすると検出側は一定時間をかけて電流が減衰することがわかった。
システム構成
当社のPGスタットアナライザーECstat-302は、WE設置回路構成のため2台の装置を使用し省スペースで水素透過試験が行って頂けます。

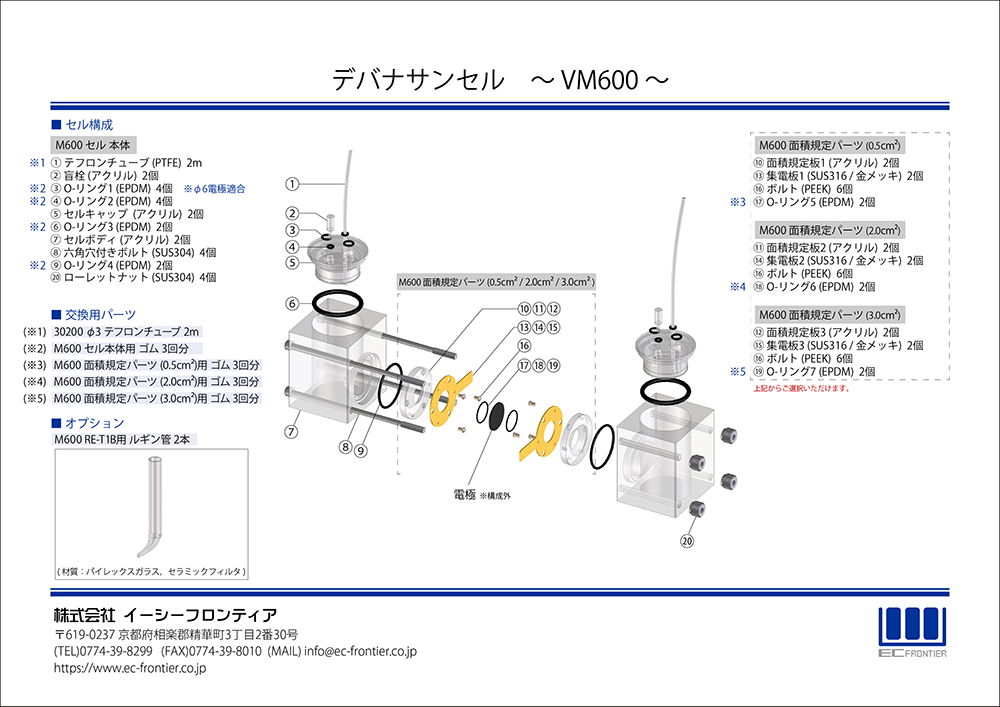

部品構成図
仕様
本体と、面積規定パーツから1つ選択いただくことでセルが構築できます。
品 名 | 品 番 | 仕 様 |
---|---|---|
M600 デバナサンセル本体 | 13064 | 材質:アクリル/EPDM O-リング/SUS304ボルトナット/PTFEチューブ |
M600 面積規定パーツ(0.5cm2) | 13065 | 材質:SUS304金メッキ/アクリル/PEEKネジ/EPDM O-リング 数量:2組 |
M600 面積規定パーツ(2.0cm2) | 13066 | 材質:SUS304金メッキ/アクリル/PEEKネジ/EPDM O-リング 数量:2組 |
M600 面積規定パーツ(3.0cm2) | 13067 | 材質:SUS304金メッキ/アクリル/PEEKネジ/EPDM O-リング 数量:2組 |
M600デバナサンセル本体
M600面積規定パーツ
(0.5cm2)
M600面積規定パーツ
(2.0cm2)
M600面積規定パーツ
(3.0cm2)
交換用パーツ
品 名 | 品 番 | 仕 様 |
---|---|---|
M600 セル本体 O-リング3回分 | 13068 | 材質:EPDM 4種類計12個×3回分 |
M600 面積規定パーツ(0.5cm2) O-リング3回分 | 13069 | 材質:EPDM 内径:8mm 線径:1mm |
M600 面積規定パーツ(2.0cm2) O-リング3回分 | 13070 | 材質:EPDM 内径:16mm 線径:1mm |
M600 面積規定パーツ(3.0cm2) O-リング3回分 | 13071 | 材質:EPDM 内径:19.5mm 線径:1mm |
30200 テフロンチューブ2m | 17004 | 材質:PTFE |
オプションパーツ
品 名 | 品 番 | 仕 様 |
---|---|---|
M600 RE-T1B用ルギン管 | 13072 | 材質:パイレックスガラス/セラミックスフィルタ |
M600
RE-T1B用ルギン管
サンプルからルギン管までの距離約6mm
