ELECTRODE 電極
ELECTRODE
電極アクセサリー AE
極細チューブ式ルギン管
AE11
1/16インチ(外径1.6mm)のテフロンチューブに、電解液を吸上げルギン管として機能します。
細いルギン管を使用することで電極間の電流線を遮らない利点や、狭い空間への参照電極の
導入などを可能にします。

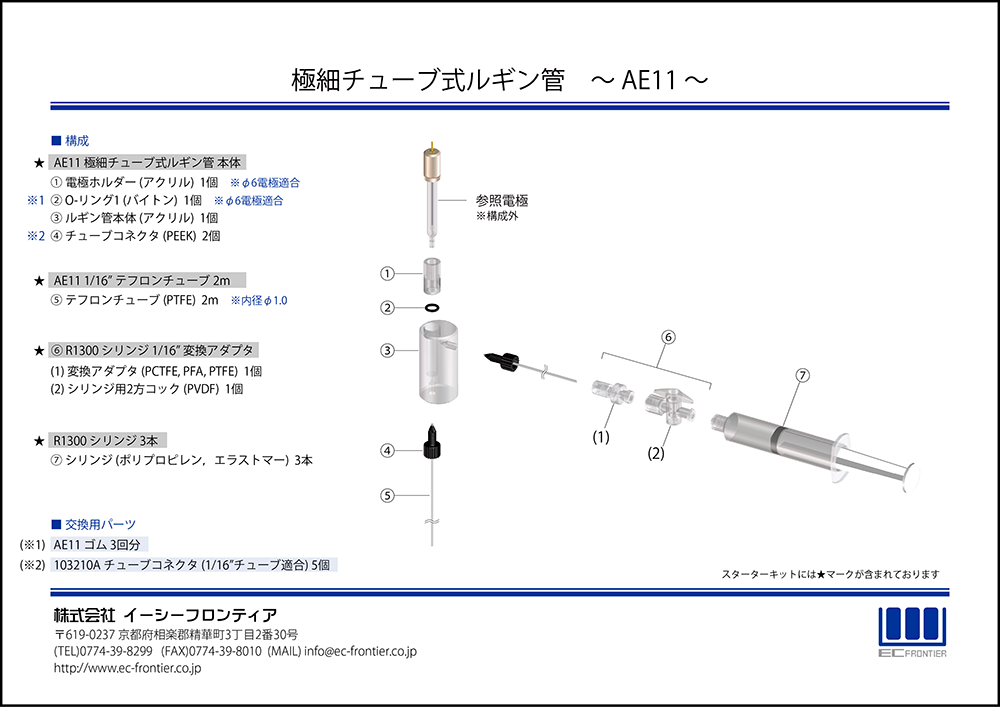

(使用例)

直径6mmの電極が取付可能です。
チューブを接続し、測定溶液をシリンジで吸上げコックを止めて使用します。
測定例
ルギンチューブ 長さによる電位安定性

同一のAg/AgCl参照電極を使用し、起電力差を100分測定した。
20cmから100cmまで電位誤差は±0.3mV以内に収まっている。
ヘキサシアノ鉄(Ⅲ)酸カリウムのCV

濃度 :2mM
指示電解質 :0.2M 硫酸Na
ルギンチューブ長さ:40cm

40cmのルギンチューブ有り/無しで、波形に大きな違いは見られなかった。
長期安定性

長期間の電位安定性について確認した。
4日間の連続使用が可能であった。
※ 連続試験の安定性は環境に依存するところもあり4日間の連続使用は保証するものではありません。
※ 測定中の温度変化は、溶存ガスの気化等によりチューブ内でガスにより絶縁される場合がありますので、室温かつ一定温度でのご使用をお願いします。
仕様
項 目 | 品 名 | コード | 仕 様 | |
---|---|---|---|---|
極細チューブ式ルギン管 スターターキット AE11-S | 04057 | スターターキットには★マークが含まれております | ||
ルギン管本体 | AE11 極細チューブ式ルギン管 本体 | 04058 | 材質:アクリル,バイトン O-リング,PEEK | |
交換用 | AE11 ゴム 3回分 | 04059 | 材質:バイトン O-リング | |
103210A チューブコネクタ (1/16”チューブ適合) 5個 | 11177 | 材質:PEEK | ||
テフロンチューブ | AE11 1/16” テフロンチューブ 2m | 04060 | 材質:PTFE 外径:1/16” 内径:1.0 mm | |
シリンジ | R1300 シリンジ 3本 | 02018 | 材質:ポリプロピレン,エラストマー | |
変換アダプタ | R1300 シリンジ 1/16” 変換アダプタ | 02019 | 接液部材質:PCTFE,PFA,PTFE,PVDF |
