フレキシブルスクリーン印刷電極(FSPE)-carbon-
FSPE-Flexible Carbon Series

フレキシブルなスクリーン印刷電極は、デュポン™ポリイミド(PI)材料でできており、曲げや巻き付けが簡単で、サンプリング面、臓器、組織の形状やサイズに適応できます。これにより、実験室や医療分野でのプロトタイプ用のバイオセンサーの開発において、より高い柔軟性と適用性を提供します。

曲げや巻き付けが簡単な柔軟性

使い捨て設計、メンテナンスや前処理なし

PI材料との優れた生体適合性

曲げた後も優れた電気化学性能を維持

カスタマイズされたサービス

-バイオセンサーに最適-
優れた生体適合性

本電極の基板材料はポリイミド(PI)です。PIは生体適合性に優れているため、バイオセンサーでの使用に最適な材料です。

優れた生体適合性

-滅菌可能な使い捨て電極-
耐熱フレキシブルプリント電極

ポリイミドは、スクリーン印刷電極に一般的に使用されるPEおよびPC材料よりも高い温度安定性を備えています。

耐熱フレキシブルプリント電極

-前処理やメンテナンスは不要-
フレキシブルなディスポーザブル電極

バイオセンサーで検出されるサンプルは、組成が複雑であることが多く、タンパク質や粘着性物質を含む場合があります。これらは洗浄が難しく、電極表面を汚染する可能性があります。しかし、使い捨て電極を使用することで、実験室での研究や製品開発において、より便利で正確なテストが可能になります。

フレキシブルなディスポーザブル電極 使い方は簡単

ワイヤレス電気化学分析装置 ECWPに対応

本電極は、Zensor社の EC WPseries(ワイヤレスポテンショスタット)と直接接続できます。センサーをワイヤレステクノロジーを介してスマートフォンやPCに接続できます。シングルチャンネルまたはマルチチャンネルの実験プラットフォームを設定し、電極反応、信号試験、データ収集・伝送・分析をスムーズに統合するのに役立ちます。

ECWPに対応 腕に装着したイメージ

※ 上の画像は説明のみを目的としています。

-内視鏡システムに対応-
プローブベースのバイオセンサーへの応用

本電極は、カテーテル、プローブ、または内視鏡システムと組み合わせて使用し、パイプライン検出や内視鏡バイオセンサー用の電気化学的センシング素子を構築できます。これにより、狭いパイプや狭いスペースでのアクセスが容易になり、連続的なin-situ検出が可能になります。

プローブベースのバイオセンサーへの応用 イメージ画像

※ 上の画像は説明のみを目的としています。

ウェアラブルバイオセンサーへの応用

ウェアラブルバイオセンサーは、人体や動物の表面に密着し、長時間の活動中に快適で楽な装着体験を提供する必要があります。また、リアルタイムで正確な生物学的センシング信号を取得する必要があります。これらの電極は、汗や分泌物の検出に適しており、非侵襲的な検査製品の開発に使用できます。

ウェアラブルバイオセンサーへの応用 イメージ画像

※ 上の画像は説明のみを目的としています。

高い再現性
-曲げ加工後の高精度と信頼性-

印刷生産ラインには高水準の品質管理システムが装備されており、Zensor社が製造する使い捨てフレキシブルスクリーン印刷電極は、優れた電気化学的性能を備えています。バッチ差が5%未満で、24時間以上の連続使用を可能にし、さまざまな実験で非常に安定した再現性のある結果を提供します。

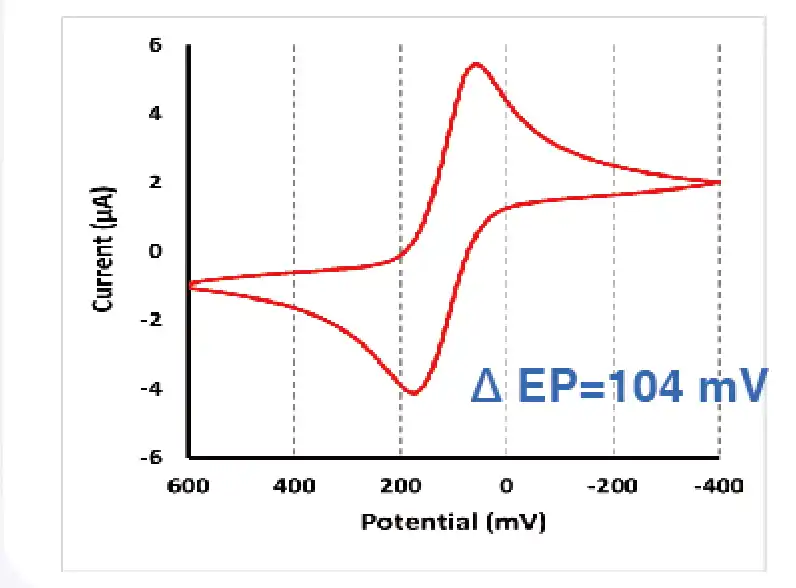

フラット

フレキシブルスクリーン印刷電極の特徴 フラット

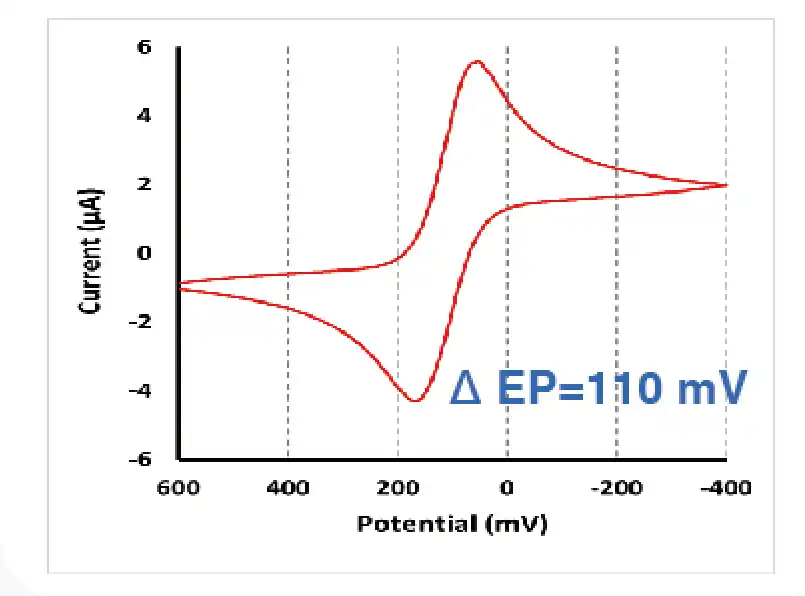

曲げる

フレキシブルスクリーン印刷電極の特徴 曲げる

巻き付ける

フレキシブルスクリーン印刷電極の特徴 巻きつける

仕 様

Zensor R&D フレキシブルスクリーン印刷電極(FSPE)
モデル FTE100 FTE200 FTE300
電 極 3電極 3電極 3電極
ベース基材 ポリイミド(PI) ポリイミド(PI) ポリイミド(PI)
全長 30mm 50mm 70mm
厚み 0.125mm 0.125mm 0.125mm
WE材質/サイズ/面積 カーボン
φ1.0mm
0.79mm2
カーボン
φ1.0mm
0.79mm2
カーボン
φ1.0mm
0.79mm2
RE材質/面積 Ag / 0.2mm2 Ag / 0.2mm2 Ag / 0.2mm2
CE材質/面積 カーボン
3.05mm2
カーボン
3.05mm2
カーボン
3.05mm2

オプション

コネクタケーブル(ECC100)

ECC100は簡単に印刷電極とコネクタに変換できます。
ワイヤーの長さは1mです。
このケーブルは、すべてのZensor社の印刷電極に対応しています。

コネクタケーブル(ECC100)

ワニ口クリップ

  • (W)緑色 - 作用電極
  • (R)白色 - 参照電極
  • (C)赤色 - 対極
  • (G)黒色 - Ground

コネクタの方向

  • (C)対極
  • (W)作用電極
  • (R)参照電極

延長ケーブル(ECC102)

ECC102はZensor社のECWPおよびEIWP series(ワイヤレスポテンショスタット)で使用できます。
このケーブルは、すべてのZensor社の印刷電極に対応しています。

延長ケーブル(ECC102)

コネクタ ガスケット

FTEシリーズのような細い電極を使用する場合は、コネクタガスケットをポテンショスタットとケーブルと組み合わせて使用することをお勧めします。

コネクタ ガスケット
