電池評価セル SB
電池評価用3極セル

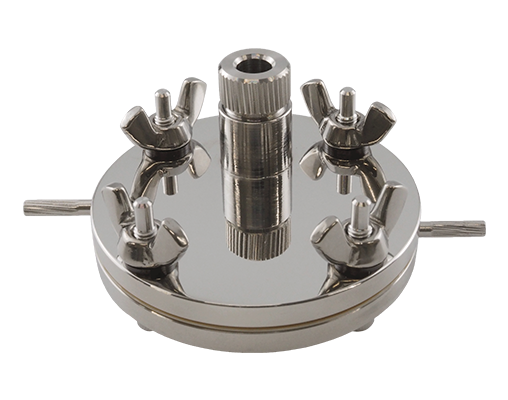

SB3A
SB2Aの構造をベースに、ガラス参照電極の取付が可能
- 充放電装置と接続し、電池のサイクル試験や特性試験など幅広くご使用いただける試験用セルです。
- ネジを締め込むだけで、耐薬品性に優れたパーフロO-リングで気密性を確保します。
- グローブボックス内組立後は外気中での使用が可能です。
- 分解が容易ですので、充放電試験後に試料を損傷させることなく取り出すことができます。
- 試料にはスプリングにより既知の荷重が掛けられ、スプリングの選択（オプション）で荷重別の特性評価も可能です。
部品構成図
仕様
| 品 名 | コード | 仕 様 |
|---|---|---|
| 電池評価用 3極セル スターターキット SB3A-S | 14074 | 材質：SUS316 / 304，PPS，パーフロ O-リング スプリング荷重：3kgf |
※適合電極の詳細は、こちらのPDFファイルを
ご参照ください。
交換用パーツ
| 品 名 | コード | 仕 様 |
|---|---|---|
| S300A ゴム（No.1）3回分 | 14075 | 材質：パーフロ O-リング |
| S300A ゴム（No.2）3回分 | 14076 | 材質：パーフロ O-リング |
| 504210 絶縁スリーブ 8個 (M4用) | 14264 | 材質：PPS |
オプション
| 品 名 | コード | 仕 様 |
|---|---|---|
| SB3A-OP01 短絡防止カバー | 14077 | 材質：PPS |
| SB2A-OP02 スプリング（1K） | 14087 | 材質：SUS316 スプリング荷重：1kgf |
| SB2A-OP03 スプリング（3K） | 14088 | 材質：SUS316 スプリング荷重：3kgf |
| SB2A-OP04 スプリング（5K） | 14089 | 材質：SUS316 スプリング荷重：5kgf |
| SB2A-OP05 スプリング（7K） | 14090 | 材質：SUS316 スプリング荷重：7kgf |
| SB2A-OP06 電極押え ステンレス（SUS316） | 14091 | 材質：SUS316 |
| SB2A-OP07 電極押え アルミニウム | 14092 | 材質：アルミニウム |
| SB3A-OP08 電極ガイド（PP） | 14105 | 材質：PP |
