フローリアクタ FR
1室型フローリアクタ
FR100
1室型フローリアクタにおいては、拡散限界電流とフィードバック電流の相関の調査から、
広い流速範囲において層流条件が保たれることが確認されています。
そのため、精密な滞在時間制御に基づくフロー電解合成を実施することができます。
広い流速範囲において層流条件が保たれることが確認されています。
そのため、精密な滞在時間制御に基づくフロー電解合成を実施することができます。



1室型フローリアクタの陽陰極にGC電極を取り付け、230μmの電極間距離を保ったフロー電解により、フェノール類とアルケンの酸化的[3+2]カップリングに成功しています。このシステムにより様々なジヒドロベンゾフラン類を最大91%の単離収率で合成することに成功しました。注目すべき点として、本反応は支持電解質(Bu4NPF6)を0.01Mしか必要としません。多くの有機電解反応においては0.1M以上の電解質が用いられますが、マイクロ流路を利用する本システムでは、溶媒抵抗が小さいため1/10の支持電解質濃度でも効率的に電解合成が実施でき、グリーンケミストリーに貢献することができます。

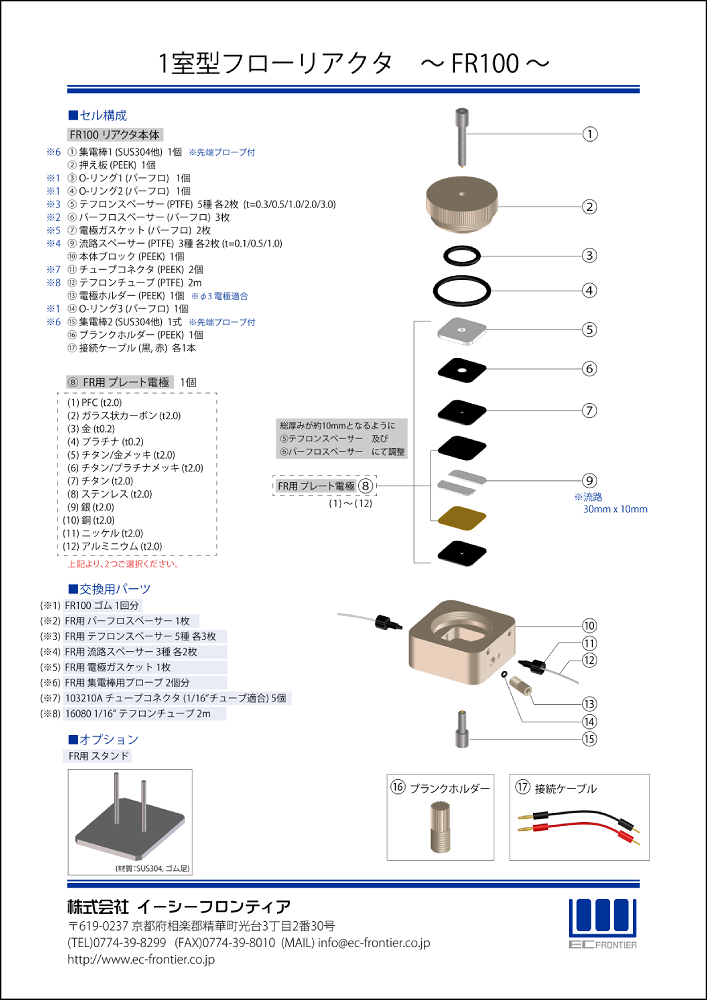

展開図


FR100 スタンド
部品構成図
仕様
(項目毎にご選択ください)
項 目 | 品 名 | コード | 仕 様 | |
---|---|---|---|---|
リアクタ本体 | FR100 リアクタ 本体 | 18001 | 材質:PEEK,PTFE,パーフロガスケット,パーフロ O-リング,SUS304,黄銅/金メッキ | |
交換用 | FR100 ゴム1回分 | 18033 | 材質:パーフロ O-リング | |
電極 ※2つ選択 |
FR用 プレート電極(PFC) | 18037 | 材質:プラスチックフォームドカーボン(PFC) 厚み:2mm |
|
FR用 プレート電極(グラッシーカーボン) | 18005 | 材質:グラッシーカーボン(GC) 厚み:2mm |
||
FR用 プレート電極(金) | 18008 | 材質:金(Au) 厚み:0.2mm |
||
FR用 プレート電極(プラチナ) | 18007 | 材質:プラチナ(Pt) 厚み:0.2mm |
||
FR用 プレート電極(チタン/金メッキ) | 18038 | 材質:チタン/金メッキ(Ti/Auメッキ) 厚み:2mm |
||
FR用 プレート電極(チタン/プラチナメッキ) | 18039 | 材質:チタン/プラチナメッキ(Ti/Ptメッキ) 厚み:2mm |
||
FR用 プレート電極(チタン) | 18040 | 材質:チタン(Ti) 厚み:2mm |
||
FR用 プレート電極(ステンレス) | 18041 | 材質:ステンレス(SUS316) 厚み:2mm |
||
FR用 プレート電極(銀) | 18006 | 材質:銀(Ag) 厚み:2mm |
||
FR用 プレート電極(銅) | 18042 | 材質:銅(Cu) 厚み:2mm |
||
FR用 プレート電極(ニッケル) | 18043 | 材質:ニッケル(Ni) 厚み:2mm |
||
FR用 プレート電極(アルミニウム) | 18044 | 材質:アルミニウム(Al) 厚み:2mm |
注)フローリアクタ本体とは別に電極を2つご選択いただく必要がございます。
FR100/200/300 共通 - 交換用パーツ
品 名 | コード | 仕 様 |
---|---|---|
FR用 パーフロスペーサー1枚 | 18036 | 材質:パーフロ 厚み:0.5mm |
FR用 テフロンスペーサー 5種 各3枚 | 18009 | 材質:PTFE 厚み:0.3,0.5,1,2,3 mm |
FR用 流路ペーサー 3種 各2枚 | 18010 | 材質:PTFE 厚み:0.1,0.5,1 mm |
FR用 電極ガスケット 1枚 | 18011 | 材質:パーフロ |
FR用 集電棒用プローブ 2個分 | 18012 | 材質:黄銅 / 金メッキ |
103210A チューブコネクタ(1/16” チューブ適合)5個 | 11177 | 材質:PEEK |
16080 1/16” テフロンチューブ 2m | 11224 | 材質:PTFE |
FR100/200/300 共通 - オプション
品 名 | 品番/コード | 仕 様 |
---|---|---|
FR用 スタンド | 18004 | 材質:SUS304,ゴム足 ※FR100/FR200/FR300/FR500に適合 |
Ag/Ag+ 参照電極 | RE-12B | 材質:PEEK,φ3ガラス管(セラミックフィルタ溶着),銀線,バイトン O-リング,黄銅/金メッキ端子 |
Ag/AgCl 参照電極 | RE-T11B | 材質:PEEK,φ3ガラス管(セラミックフィルタ溶着),銀塩化銀線,バイトン O-リング,黄銅/金メッキ端子 |
Ag/AgCl 参照電極(飽和タイプ) | RE-11A | 材質:PEEK,φ3ガラス管(セラミックフィルタ溶着),銀塩化銀線,バイトン O-リング,黄銅/金メッキ端子 |
