ELECTROCHEMICAL CELL 電気化学セル

ELECTROCHEMICAL CELL

フローリアクタ FR

光照射型フローリアクタ
FR300

近年、電解合成の新手法として電気化学的に発生した化学種を光照射により
励起し反応させるElectrophotocatalysis（EPC）が注目されています。

この光照射型フローリアクタは、透明電極とマイクロフロー電解セルを組み合わせることで、フロー電解条件で基質を光励起させる画期的な設計をしています。
このセルを用いることで、DDQをメディエータとする芳香環の脱フッ素メトキシ化に成功しています。

FR300
FR300
化学式

展開図

FR用 スタンド

FR用 スタンド

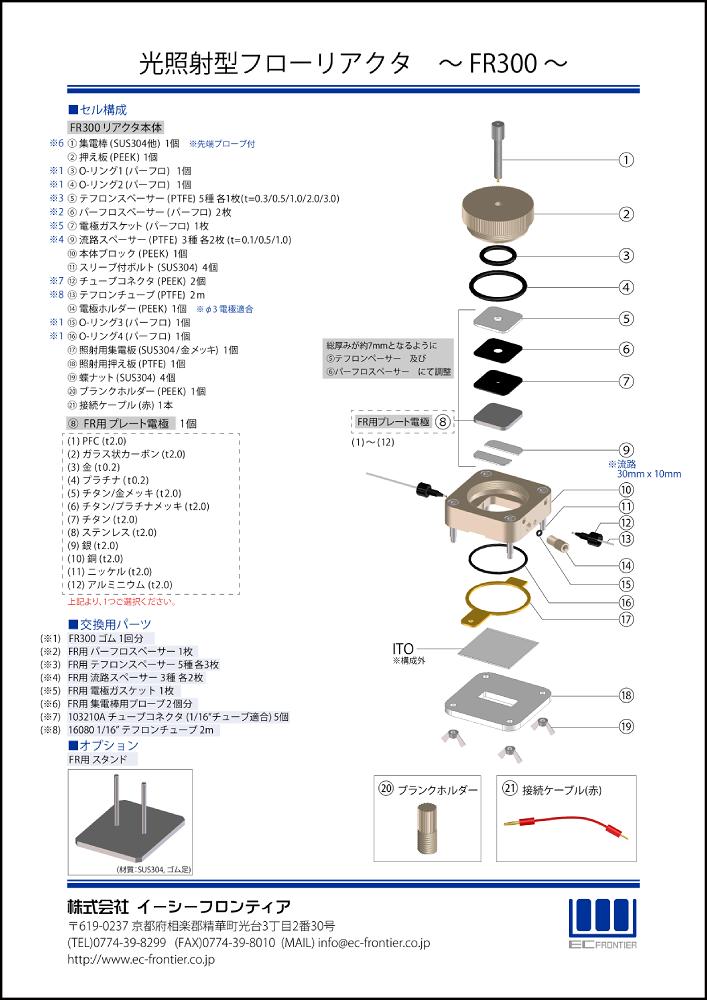

部品構成図

部品構成図（PDFファイルを表示）

PDF

関連商品

フロー電解合成システム
ECSTATSYN-7000

電源とポンプは一体化され各種セルと接続し、電解条件を入力し駆動させるだけで反応を制御できます。

横浜国立大学 跡部真人教授および信田尚毅准教授の監修

ECSTAT SYN-7000

仕様

（項目毎にご選択ください）

項 目 品 名 コード 仕 様
リアクタ本体 FR300 リアクタ 本体 18003 材質：PEEK，PTFE，パーフロガスケット，パーフロ O-リング，SUS304，SUS304／金メッキ，黄銅／金メッキ
交換用 FR300 ゴム1回分 18035 材質：パーフロ O-リング
電極
※2つ選択		 FR用 プレート電極（PFC） 18037 材質：プラスチックフォームドカーボン（PFC）
厚み：2mm
FR用 プレート電極（グラッシーカーボン） 18005 材質：グラッシーカーボン（GC）
厚み：2mm
FR用 プレート電極（金） 18008 材質：金（Au）
厚み：0.2mm
FR用 プレート電極（プラチナ） 18007 材質：プラチナ（Pt）
厚み：0.2mm
FR用 プレート電極（チタン/金メッキ） 18038 材質：チタン/金メッキ（Ti/Auメッキ）
厚み：2mm
FR用 プレート電極（チタン/プラチナメッキ） 18039 材質：チタン/プラチナメッキ（Ti/Ptメッキ）
厚み：2mm
FR用 プレート電極（チタン） 18040 材質：チタン（Ti）
厚み：2mm
FR用 プレート電極（ステンレス） 18041 材質：ステンレス（SUS316）
厚み：2mm
FR用 プレート電極（銀） 18006 材質：銀（Ag）
厚み：2mm
FR用 プレート電極（銅） 18042 材質：銅（Cu）
厚み：2mm
FR用 プレート電極（ニッケル） 18043 材質：ニッケル（Ni）
厚み：2mm
FR用 プレート電極（アルミニウム） 18044 材質：アルミニウム（Al）
厚み：2mm

注）フローリアクタ本体とは別に電極を1つご選択いただく必要がございます。

FR100/200/300 共通 - 交換用パーツ

品 名 コード 仕 様
FR用 パーフロスペーサー1枚 18036 材質：パーフロ
厚み：0.5mm
FR用 テフロンスペーサー 5種 各3枚 18009 材質：PTFE
厚み：0.3，0.5，1，2，3 mm
FR用 流路ペーサー 3種 各2枚 18010 材質：PTFE
厚み：0.1，0.5，1 mm
FR用 電極ガスケット 1枚 18011 材質：パーフロ
FR用 集電棒用プローブ 2個分 18012 材質：黄銅 / 金メッキ
103210A チューブコネクタ（1/16” チューブ適合）5個 11177 材質：PEEK
16080 1/16” テフロンチューブ 2m 11224 材質：PTFE

FR100/200/300 共通 - オプション

品 名 品番／コード 仕 様
FR用 スタンド 18004 材質：SUS304，ゴム足
※FR100/FR200/FR300/FR500に適合
Ag/Ag+ 参照電極 RE-12B 材質：PEEK，φ3ガラス管（セラミックフィルタ溶着），銀線，バイトン O-リング，黄銅／金メッキ端子
Ag/AgCl 参照電極 RE-T11B 材質：PEEK，φ3ガラス管（セラミックフィルタ溶着），銀塩化銀線，バイトン O-リング，黄銅／金メッキ端子
Ag/AgCl 参照電極（飽和タイプ） RE-11A 材質：PEEK，φ3ガラス管（セラミックフィルタ溶着），銀塩化銀線，バイトン O-リング，黄銅／金メッキ端子
