ELECTROCHEMICAL CELL 電気化学セル
ELECTROCHEMICAL CELL
電池評価セル SB
レドックスフローセル
SB1200
レドックスフロー(RF)電池はバナジウムなどのイオンの酸化還元反応を利用した蓄電池です。充放電反応は電解液中のイオンの価数変化のみで電極の溶解析出が伴わないため劣化が少なく長寿命かつ充放電サイクルに対して極めて強いとされています。
SB1200は、RFの初期評価用セルとして、また2電極系の電解用フローセルとしても活用頂けます。
SB1200は、RFの初期評価用セルとして、また2電極系の電解用フローセルとしても活用頂けます。
![SB1200](../../images/product/cell/img_SB1200.png)

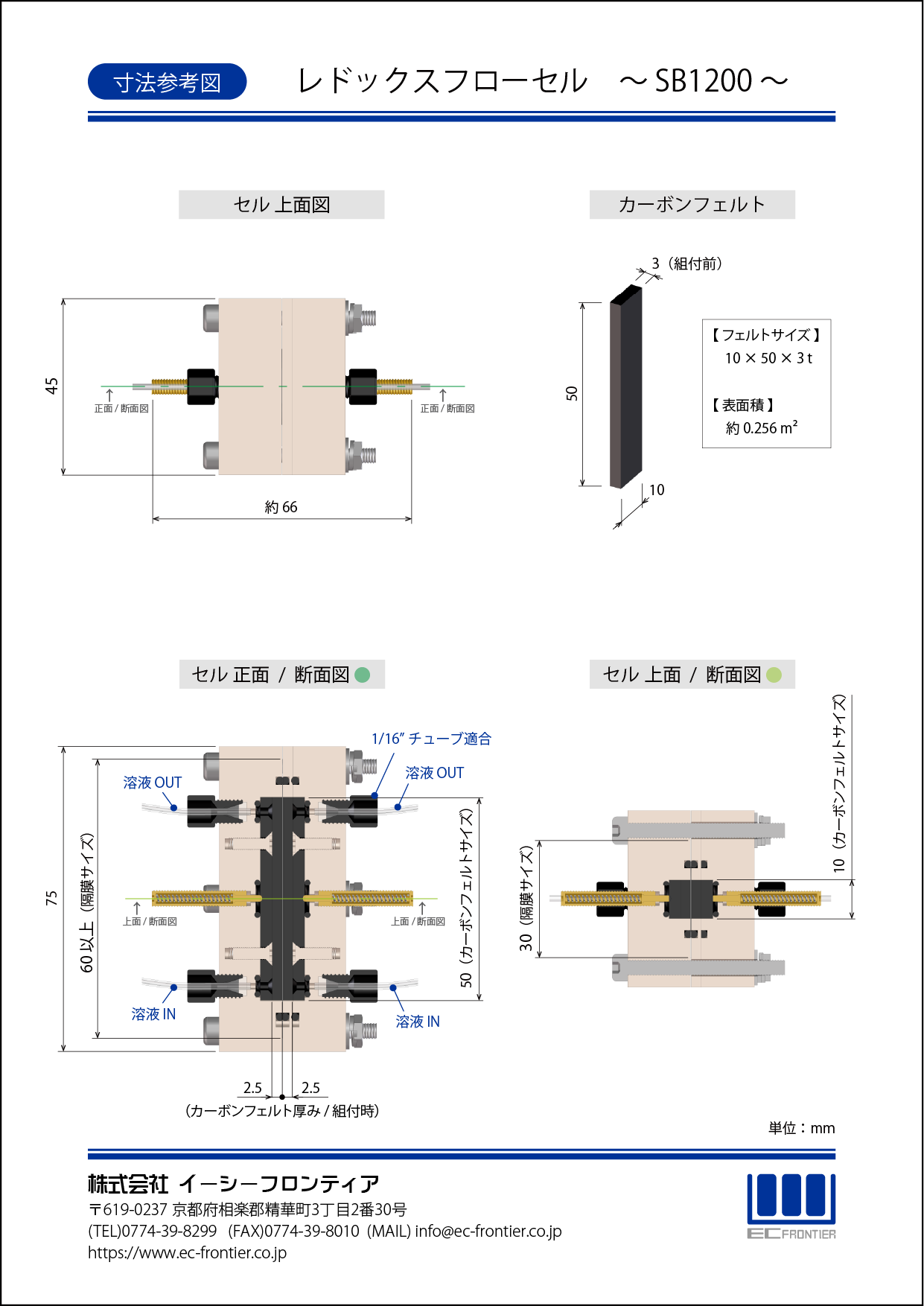

![外形図](../../images/product/cell/img_SB1200-1.png)
セル構造
正極および負極には10×50×3mm厚のカーボンフェルトが隔膜の左右に配置されています。
カーボンフェルトは集電用カーボン板/端子と電気的接触を保ちます。
![](../../images/product/cell/img_SB1200-2.png?20230412)
![](../../images/product/cell/img_SB1200-3.png?20230412)
測定例-バナジウムの充放電-
電解液 | 1M_バナジウム溶液 |
電流密度 | 2mA/cm2 |
流速 | 1ml/min |
液量 | 25mL |
![](../../images/product/cell/img_SB1200-4.png)
![](../../images/product/cell/img_SB1200-5.png)
測定例-フェリシアン/フェロシアン化カリウムの電解効率-
電解液 | 正極)5/10/20/50mM_フェリシアン化カリウム+1M_硫酸ナトリウム 負極)5/10/20/50mM_フェロシアン化カリウム+1M_硫酸ナトリウム |
流速 | 0.25~2ml/min |
![](../../images/product/cell/img_SB1200-6.png)
部品構成図
仕様
品 名 | コード | 仕 様 |
---|---|---|
レッドクスフローセル スターターキット SB1200-S | 14187 | 材質:SUS304,SUS304/金メッキ,PFC,PEEK,ETFE,PTFE,バイトン O-リング |
交換用パーツ
品 名 | コード | 仕 様 |
---|---|---|
S1200 カーボン集電板2枚 | 14188 | 材質:PFC |
S1200 カーボンフェルト20枚 | 14189 | 材質:カーボン |
S1200 フラットシールフェラル8個 | 14190 | 材質:ETFE |
S1200 テフロンチューブ1m×4本 | 14191 | 材質:PTFE |
S1200 O-リング3回分 | 14192 | 材質:バイトン |
オプション
品 名 | コード | 仕 様 |
---|---|---|
S1200 パーフロO-リング1回分 | 14193 | 材質:パーフルオロエラストマー |
