ELECTROCHEMICAL CELL 電気化学セル
ELECTROCHEMICAL CELL
電池評価セル SB

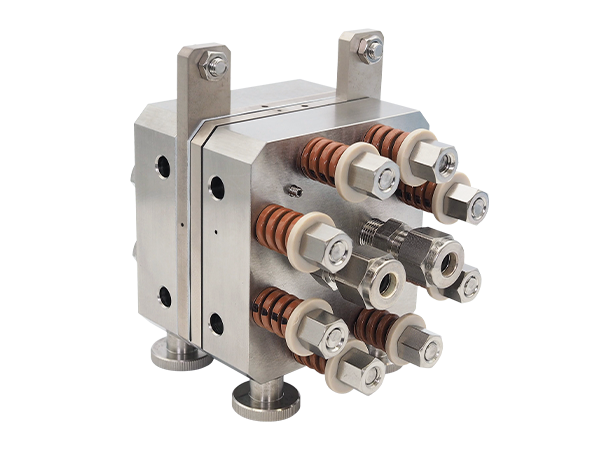

PEM型水電解セル
SB2100
優れた応答性や広い電流密度範囲をもつ、固体高分子膜(PEM)を用いた水電解反応を評価できるセルです。
膜電極接合体(MEA)構造を持つ、水電解を伴う電極材料の評価にもご使用いただけます。
用途
- MEA構造の電極触媒の評価
- CO2還元反応の電極触媒の評価
- 水電解水素発生による水素化評価
セル構造
電極サイズは10mm□(1c㎡) のタイプとなります。
電極サイズや流路の変更等、特注対応可能です。
電極触媒は膜を介し、左右から流路を設けた集電板によって挟まれ、バネ圧により一定の面圧がかけられます。
アノード側はセル背面より水を供給でき、カソード側は反応促進のためにN2ガスを利用しH2を排出することも可能です。

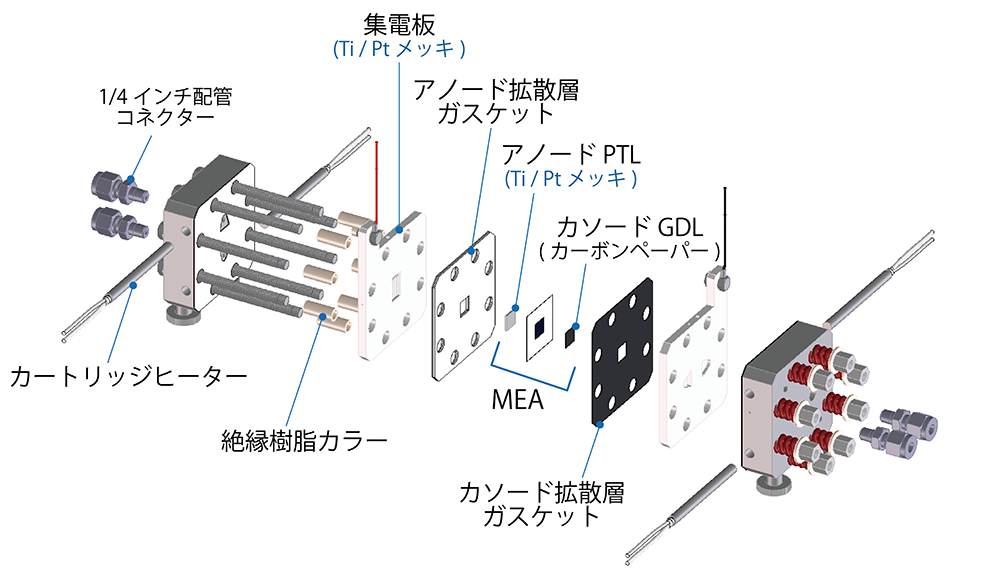

セル展開図
流路に入る前にカートリッジヒーターによる熱を伝えます。
温められた液は流路を通り、MEA拡散層に供給されます。
クシ状流路を設けており、効率的に拡散層に供給されます。
面圧を確保できるようにアノード側とカソード側の流路を90°回転させています。
アノード側
カソード側
測定例
水電解I-Vカーブ
| アノード触媒 | IrO2 |
| アノードPTL | PtメッキTi繊維焼結体 |
| カソード触媒 | Pt/C |
| カソードPTL | カーボンペーパー |
（at 80℃）
特徴
ヒーター接続
エンドプレート側面の穴にヒーターを挿入可能です。
根本まで挿入して止めねじで固定いただけます。
集電板、エンドプレート側面に熱電対用挿入孔を設けております。
Φ1.0mmの熱電対をご使用可能です。
集電板、エンドプレート側面に熱電対用挿入孔を設けております。
Φ1.0mmの熱電対をご使用可能です。
ソフトウェア仕様
S2100 水電解装置
S2100 水電解装置をご使用いただくことで、I-V特性を測定可能なソフトウェア及び安定化電源をご提供できます。
最大5chまで同時測定可能であり、測定中にグラフ表示も可能です。
開始電流、終了/ターン電流、ステップ電流、ステップ間隔を設定いただくことで自由な範囲でデータを取得いただけます。
また、対数表示にも対応しておりますので、低電流部分を多くプロットすることも可能となっております。
部品構成図
SB2100仕様
| 品 名 | コード | 仕 様 |
|---|---|---|
| PEM型水電解セル SB2100-S | 14242 | 材質：SUS304/316, Ti/Ptメッキ, PEEK, バイトン/PTFEガスケット 集電ケーブル, カーボンペーパー 20枚, 電極サイズ：10×10 |
オプション
| 品 名 | コード | 仕 様 |
|---|---|---|
| S2100 水電解装置 | 21068 | 直流安定化電源。定格電流10A, 定格電圧16V。 |
| S2100 水電解装置（ソフトウェア付き） | 21069 | I-V特性測定用ソフトウェア, 直流安定化電源。定格電流10A, 定格電圧16V。 |
交換用パーツ
| 品 名 | コード | 仕 様 |
|---|---|---|
| S2100 カーボンペーパー 20枚 | 14243 | サイズ：10×10, t=0.37 |
| S2100 チタン繊維体 1個 | 14244 | 材質：Ti/Ptメッキ, 電極サイズ 10×10, t=1.0 |
| S2100 ガスケット 1個 PTFE 流路用 | 14246 | 材質：PTFE |
| S2100 ガスケット 1個 PTFE t=1.0 | 14247 | 材質：PTFE 電極サイズ 10×10 |
| S2100 ガスケット 1個 PTFE t=0.8 | 14248 | 材質：PTFE 電極サイズ 10×10 |
| S2100 ガスケット 1個 バイトン t=0.5 | 14249 | 材質：バイトン 電極サイズ 10×10 |
| S2100 ガスケット 1個 バイトン t=0.3 | 14250 | 材質：バイトン 電極サイズ 10×10 |
| S2100 ガスケット 1個 バイトン 流路用 | 14251 | 材質：バイトン |
関連商品
仕様欄
| 品 名 | コード | 仕 様 |
|---|---|---|
| A800 温度調節器 本体 | 29001 | 構成品：本体,電源ケーブル,ソフトウェア（ECstat Software）,取扱説明書,試験成績書 |
| A800 1mm 熱電対 | 29003 | シース外径：1.0mm,許容差：クラス1, リード線：ビニル被覆導線2m（ミニチュアコネクタ付き） |
| A800 6mm カートリッジヒーター（70mm） | 29010 | シース外径：6mm,シース長：70mm |
