ELECTROCHEMICAL CELL 電気化学セル

ELECTROCHEMICAL CELL

電池評価セル SB

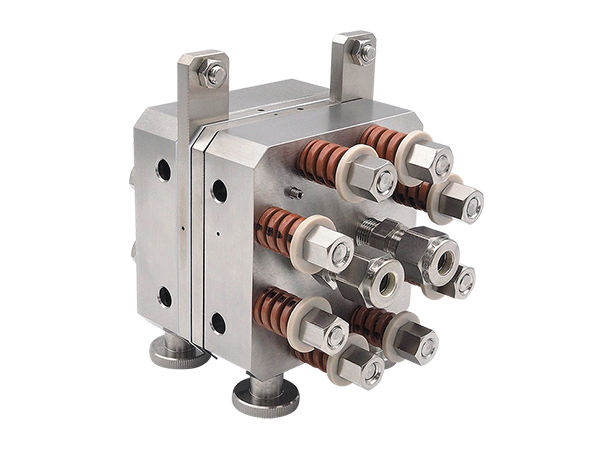

AEM型水電解セル（SUS/Ni）
SB2100A/2100B

AEM水電解（アニオン交換膜水電解）セルは、
貴金属不要でコスト低減が可能な上、
PEMや従来アルカリ電解と比較して環境負荷・
材料コストの面で優位性があります。
本セルはAEM水電解評価を行えるように材料をSB2100から変更し、貴金属を用いない構成となっています。

SB2100A/2100B

用途

  • MEA構造のAEM電極触媒性能の評価
  • 触媒層とPTL/膜界面の相互作用評価
  • 水電解水素発生による水素化評価

セル構造

主な材質として貴金属を用いないSB2100Aはステンレスで構成され、SB2100Bはニッケルで構成されています。
SB2100BはPTFE継ぎ手です。電極サイズは10mm□(1cm2) のタイプとなります。電極サイズや流路の変更等、特注対応可能です。
電極触媒は膜を介し、左右から流路を設けた集電板によって挟まれ、バネ圧により一定の面圧がかけられます。
反応促進のためにN2ガスを利用しH2を排出することも可能です。

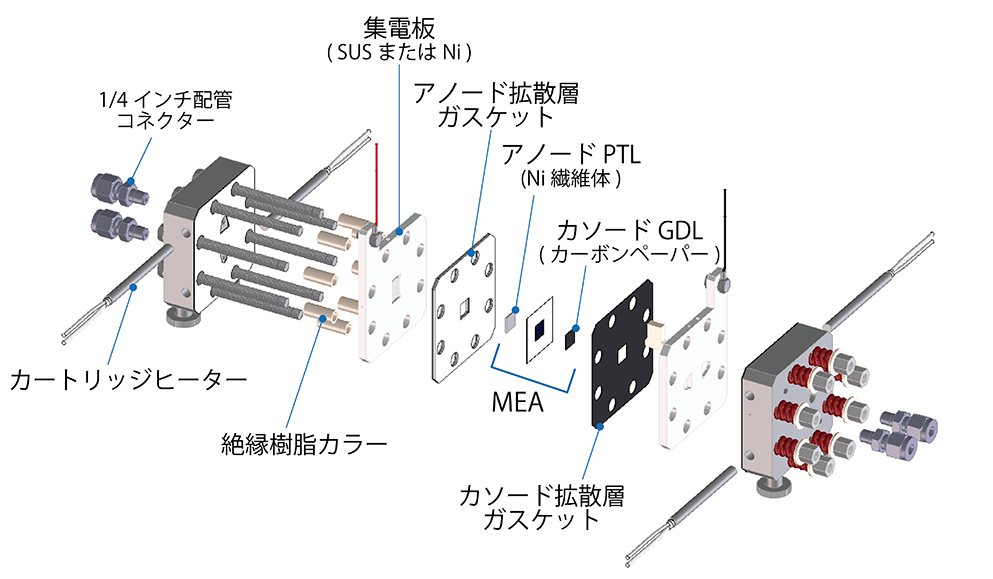

セル展開図

セル展開図

流路に入る前にカートリッジヒーターによる熱を伝えます。
温められた液は流路を通り、MEA拡散層に供給されます。
クシ状流路を設けており、効率的に拡散層に供給されます。
面圧を確保できるようにアノード側とカソード側の流路を90°回転させています。

アノード側

アノード側

カソード側

カソード側

測定例

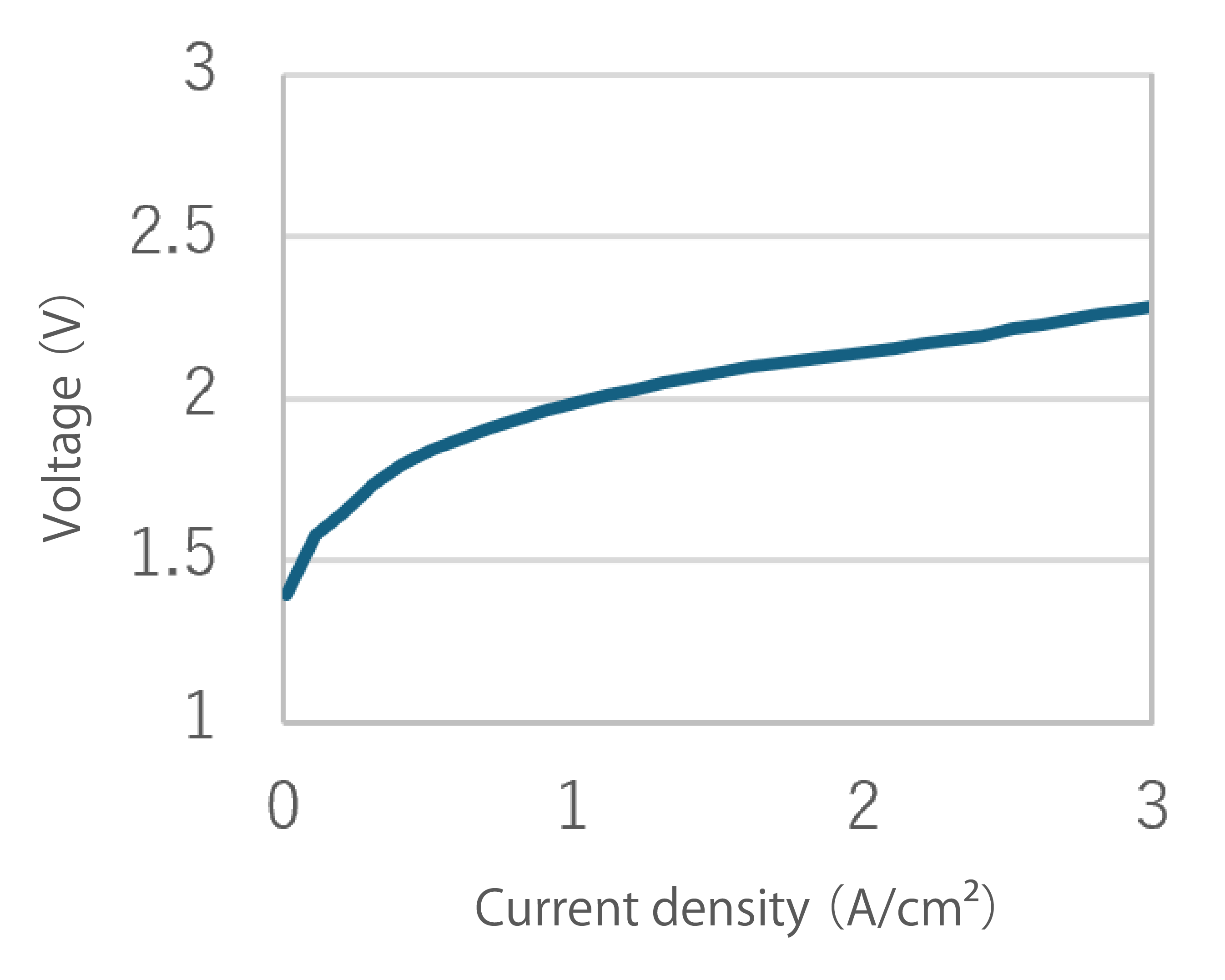

水電解I-Vカーブ

測定例グラフ
アノード
触媒		 NiFe2O4 (1mg/cm2)
アノードPTL Ni繊維焼結体
カソード
触媒		 Skeletal Ni (0.5mg/cm2)
カソードGDL カーボンペーパー
AEM PiperION-A40
電解液 1M KOH

（at 80℃）

特徴

ヒーター接続

エンドプレート側面の穴にヒーターを挿入可能です。
根本まで挿入して止めねじで固定いただけます。

ヒーター接続
ヒーター接続

集電板、エンドプレート側面に熱電対用挿入孔を設けております。
Φ1.0mmの熱電対をご使用可能です。

集電板、エンドプレート側面に熱電対用挿入孔を設けております。
Φ1.0mmの熱電対をご使用可能です。

ソフトウェア仕様

ソフトウェア仕様
ソフトウェア仕様
S2100 水電解装置

S2100 水電解装置

S2100 水電解装置をご使用いただくことで、I-V特性を測定可能なソフトウェア及び安定化電源をご提供できます。
最大5chまで同時測定可能であり、測定中にグラフ表示も可能です。
開始電流、終了/ターン電流、ステップ電流、ステップ間隔を設定いただくことで自由な範囲でデータを取得いただけます。
また、対数表示にも対応しておりますので、低電流部分を多くプロットすることも可能となっております。

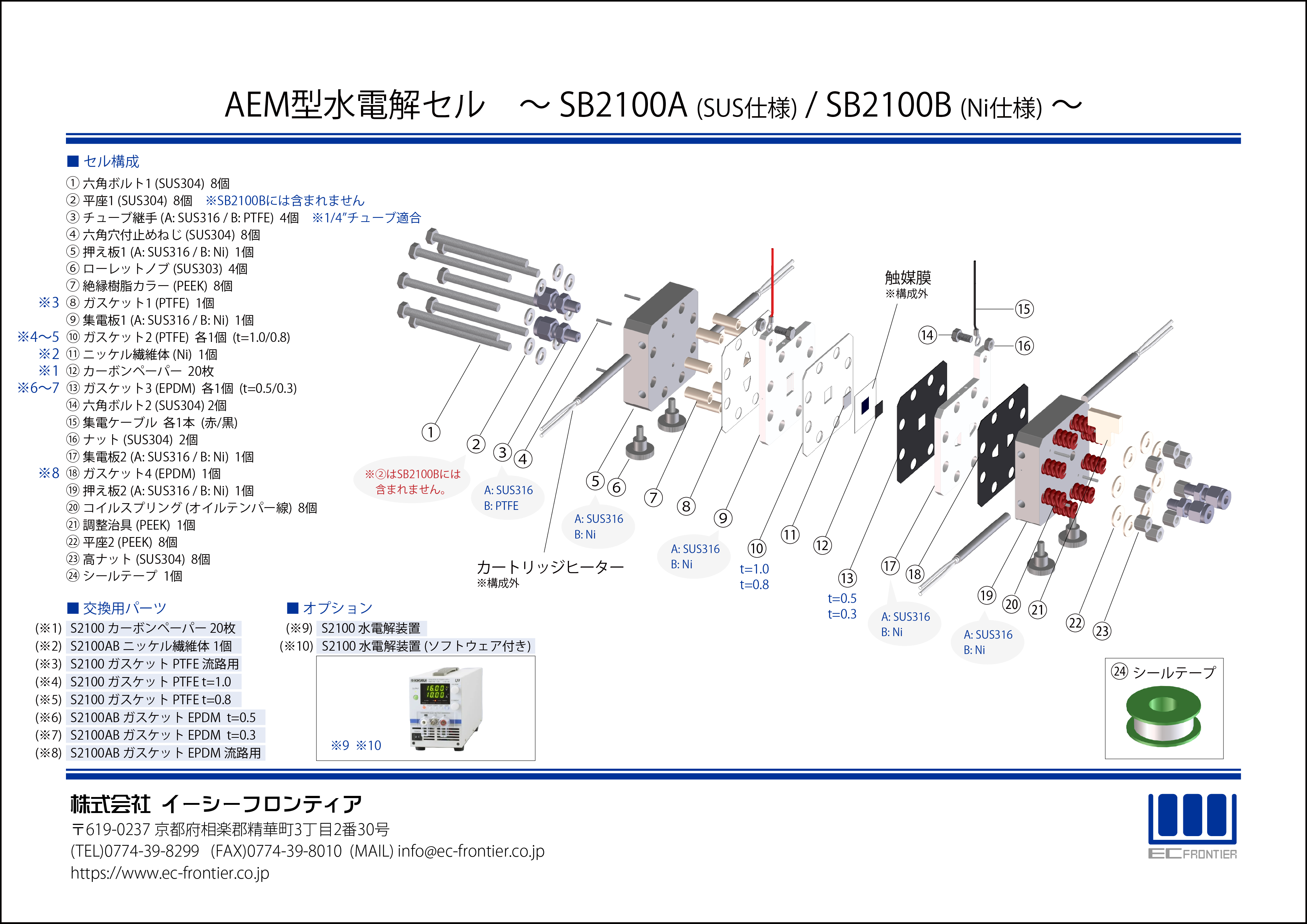

部品構成図

部品構成図（PDFファイルを表示）

PDF

仕様

SB2100A 仕様

品 名 コード 仕 様
AEM型水電解セル（SUS）スターターキット
SB2100A-S		 14289 材質：SUS316/304，PEEK，EPDMガスケット，PTFEガスケット
　　　集電ケーブル 各1本 [赤・黒]，カーボンペーパー 20枚，ニッケル繊維体 1個
電極サイズ：10mm×10mm
スクロールできます

SB2100B 仕様

品 名 コード 仕 様
AEM型水電解セル（Ni）スターターキット
SB2100B-S		 14290 材質：SUS316/304，Ni, PEEK，PTFE，EPDMガスケット，PTFE ガスケット
　　　集電ケーブル 各1本 [赤・黒]，カーボンペーパー 20枚，ニッケル繊維体 1個
電極サイズ：10mm×10mm
スクロールできます

SB2100A/2100B 交換用

品 名 コード 仕 様
S2100 カーボンペーパー 20枚 14243 サイズ：10mm×10mm，t=0.37
S2100AB ニッケル繊維体 1個 14291 材質：Ni，t=1.0
電極サイズ10mm×10mm
S2100 ガスケット PTFE 流路用 14246 材質：PTFE
S2100 ガスケット PTFE t=1.0 14247 材質：PTFE
電極サイズ10mm×10mm
S2100 ガスケット PTFE t=0.8 14248 材質：PTFE
電極サイズ10mm×10mm
S2100AB ガスケット EPDM t=0.5 14292 材質：EPDM
電極サイズ10mm×10mm
S2100AB ガスケット EPDM t=0.3 14293 材質：EPDM
電極サイズ10mm×10mm
S2100AB ガスケット EPDM 流路用 14294 材質：EPDM
スクロールできます

SB2100A/2100B オプション

品 名 コード 仕 様
S2100 水電解装置 21068 直流安定化電源，定格電流10A，定格電圧16V
S2100 水電解装置（ソフトウェア付き） 21069 I-V特性測定用ソフトウェア，直流安定化電源，定格電流10A，定格電圧16V

関連商品

温度調節器 AC 800

温度調節器 AC 800

AC800は、制御温度を入力するだけで、容易かつ正確に温度制御が行える加熱専用装置です。
ヒーターに電圧や電流を加え測定対象物を加熱し、熱電対で測定した温度をもとに測定対象物への温度を一定に調整します。

A800 1mm 熱電対

A800 1mm 熱電対

AC800にてご使用いただけるシース外径1mmの熱電対です。
セル側面にΦ1の穴を設けておりますので、セルの内部温度を取得することが可能です。
コネクタ付きの熱電対です。

A800 6mm カートリッジヒーター(60mm)

A800 6mm カートリッジヒーター(60mm)

AC800にてご使用いただけるシース外径6mm、シース長60mmのカートリッジヒーターです。
セル側面にΦ6の穴を設けておりますので、セル自体の加温にご使用いただけます。

仕様

品 名 コード 構 成
A800 温度調節器 本体 29001 本体，USB メモリ（ECstat Software/ 取扱説明書），電源ケーブル，ヒーター接続ケーブル，
A200 PC接続キット，取扱説明書、試験成績書
A800 1mm 熱電対 29003 シース外径：1.0mm，許容差：クラス1,
リード線：ビニル被覆導線2m（ミニチュアコネクタ付き）
A800 6mm カートリッジヒーター（60mm） 29013 シース外径：6mm、電圧：100V、容量：130W、シース長：60mm、リード線：1000mm
