ELECTROCHEMICAL CELL 電気化学セル
ELECTROCHEMICAL CELL
電池評価セル SB
全固体3極セル

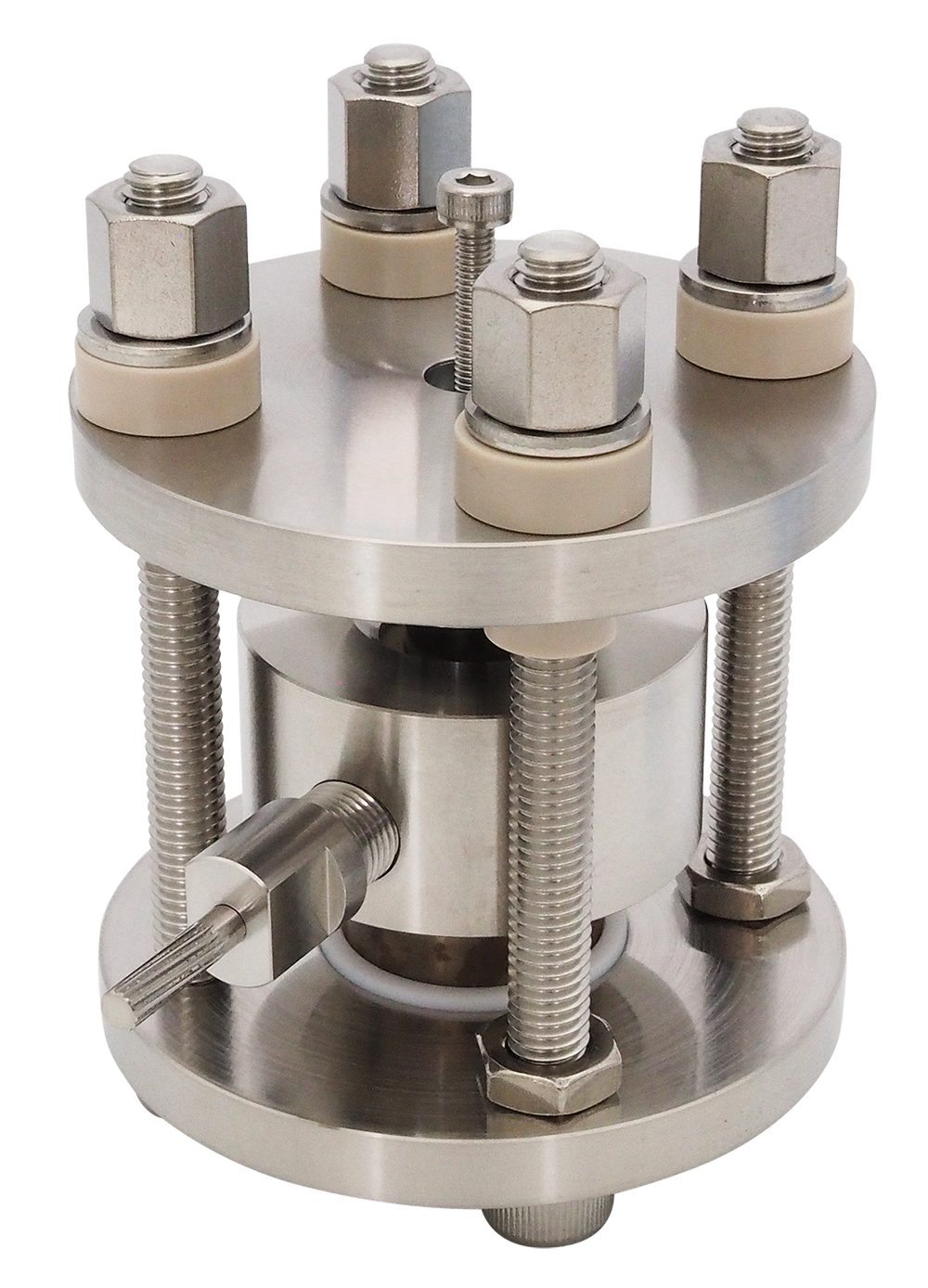

SB2500
参照電極の取付が可能な3極式全固体セルです。
Li片など参照電極を組み合わせることで、従来の2極セルでの充放電サイクル試験やインピーダンス測定などの使用に加えて、
正極と負極を分離した電位測定が可能な全固体3極セルです。
直径10mmに圧粉された電極材料をグローブボックス内等でセルに組付け、一定の拘束圧を付加することができる構造です。
特徴
- フルセルで充放電測定を行いながら、正極および負極の電位挙動を知ることができます。
- Li金属やIn-Li合金などの金属を参照電極として使用可能です。

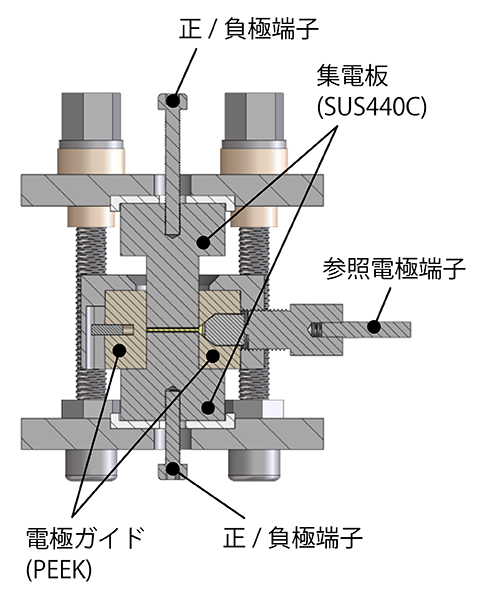

セル構成

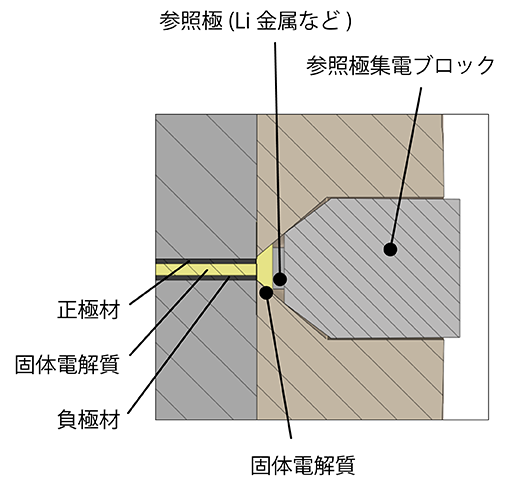

固体電解質／正極／負極をプレス加圧した後、電極ガイド側面穴から固体電解質とLiなどの参照電極金属を押し入れプレスすることで3極セルが完成します。
測定例
| 電池構成 | 50Graphite-50SE|SE|70NCM-30SE |
| 参照極 | Li金属 |
| 拘束圧 | ～1.5Nmで4箇所ナット締付 |
| 測定条件 | 3.00-4.3V(vs. Li+/Li)、25℃、0.05mA |
参照電極のLi金属を入れることで、これまで知り得なかった正極-Refおよび負極-Refの電位挙動が測定可能となりました。

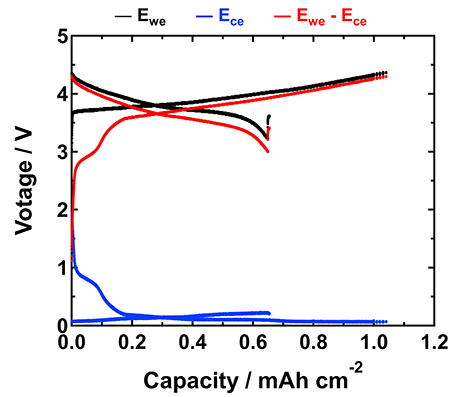

グラフでは赤線が正極ー負極の電圧を示します。初回充電時の容量0.1mA cm-2あたりで電圧3Vほどでプラトーが見られますが、3極で確認することにより、このプラトーが負極由来であることが分かりました。
本データは、国立研究開発法人産業技術総合研究所の技術コンサルティングによるものです。
仕様
SB2500 仕様
| 品 名 | コード | 仕 様 |
|---|---|---|
| 全固体3極セル スターターキット SB2500-S |
14286 | 材質：SUS304/316/440C，PEEK，PTFE 電極サイズ：直径 10mm 最大加圧圧力：300MPa ※約2.3ton 締付方法：トルクレンチにより4箇所 M6ナット締付 ※締付圧力約100～150MPa 耐熱温度：～150℃ セル寸法：直径 58mm×75mmH 重量：約460g |
SB2500 交換用パーツ
| 品 名 | コード | 仕 様 |
|---|---|---|
| S2500 電極ガイド (PEEK) 1式 | 14287 | 材質：PEEK，SUS304/316 |
| S2500 集電板 1式 | 14288 | 材質：SUS440C 数量：2種/各1個 |

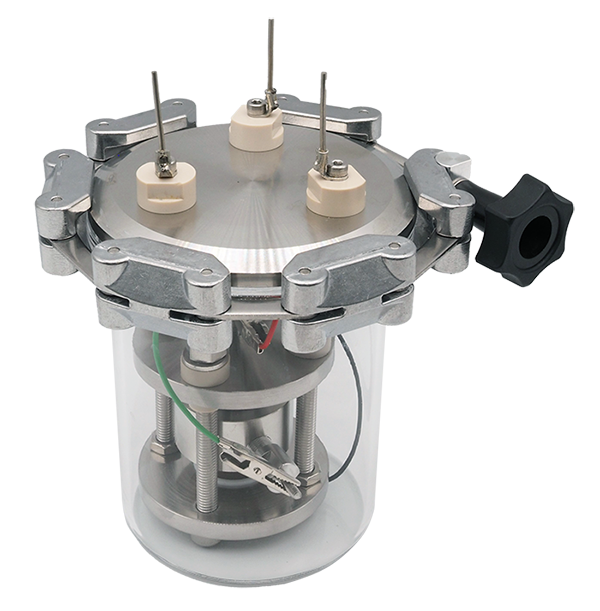

小型密閉チャンバーAC100B
AC100Bは不活性雰囲気を長期間保つことが可能な小型密閉容器です。
チャンバーの重量は約700gと比較的軽量で片手で持てるサイズです。
本体は150℃の耐熱性を有していますので高温での使用が可能です。

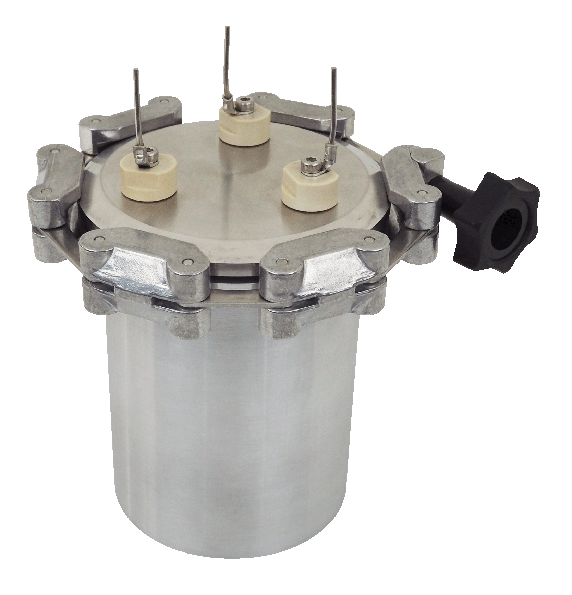

アルミフランジセルを使用することで、より⾧期的に不活性雰囲気を保つことができます。
（項目毎にご選択ください）
| 項 目 | 品 名 | コード |
| フランジ セル |
A100 フランジガラス セル |
19027 |
| A100 フランジアルミ セル |
19033 | |
| クランプ | A100 クランプ | 19028 |
| チャンバー蓋 | A100 チャンバー蓋 (3ポート) |
19029 |
| ケーブル | A100 ケーブル 3本 | 19031 |
