ボルタンメトリーセル VB
ガス拡散セル
VB1700
ガス拡散電極は、ガス・電解液・触媒が同時に接触する三相界面で構成された電極材料です。
ガス槽と液槽の間にガス拡散電極が配置され、気体中の反応物を電気化学的に直接反応させることができるセルです。
ガス槽と液槽の間にガス拡散電極が配置され、気体中の反応物を電気化学的に直接反応させることができるセルです。
用途
- 二酸化炭素の還元評価
- 燃料電池の材料評価
- 固体高分子形空気極の材料評価

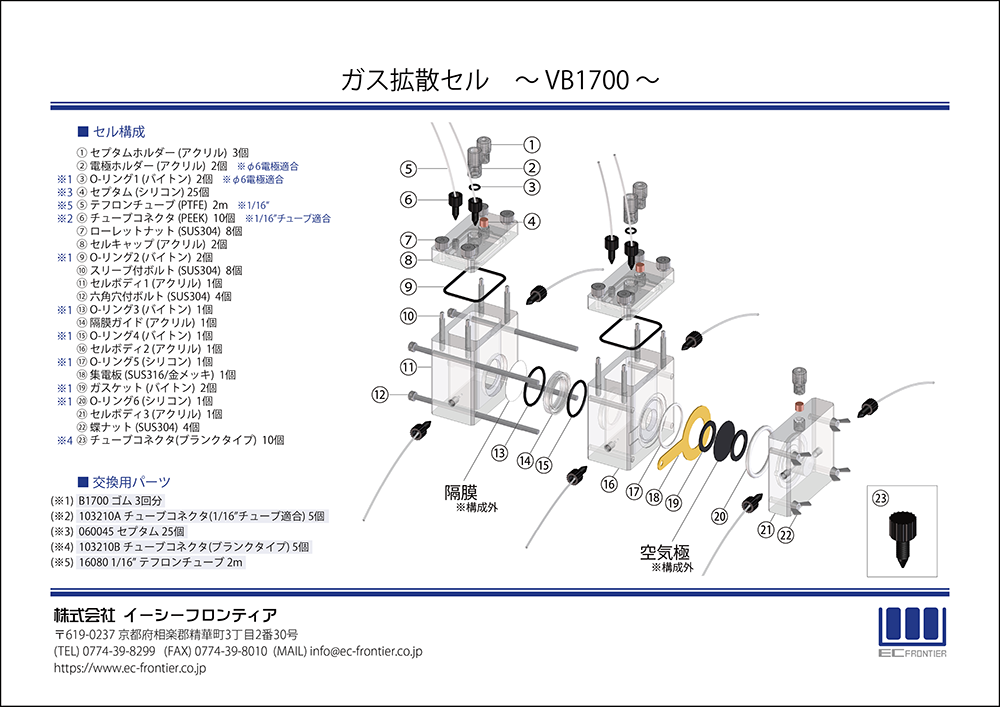

部品構成図

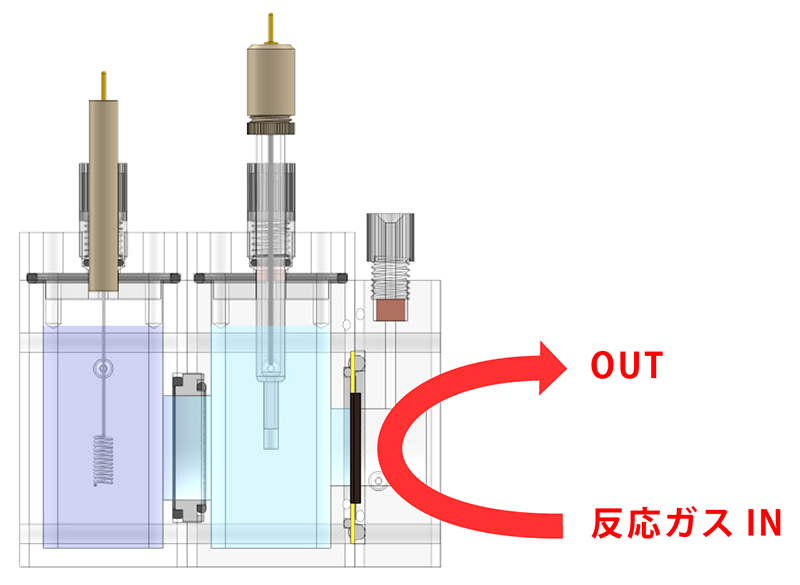

セル構造
ガス槽と液槽1（参照電極槽）の間に配置されたガス拡散電極は触媒によって反応ガスと反応します。
ガス拡散電極は直径16mm（約2cm2）が反応面積として規定されます。
ガス槽はO-リングでガスタイトな構造となっています。
液槽1（参照電極槽）と液槽2（対極槽）はイオン交換膜等の隔膜で仕切られているため、対極の反応生成物を分離することができます。
セル本体の材質はアクリル製で透明であり内部の観察も容易に行えます。強アルカリにも耐え１N程度の酸に対しても耐性があります。
ガス槽の容積は3cm3で、液槽は36×25×52mmHの容積で30～35mLの電解液が入ります。

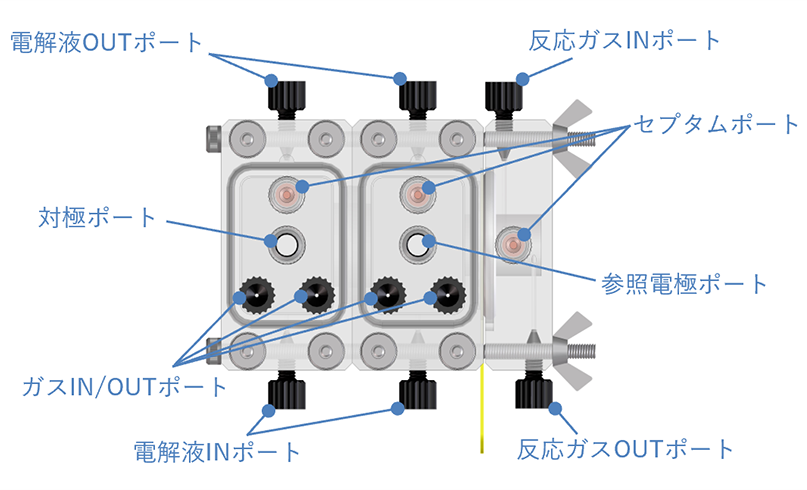

ガス槽のガスフローと液槽の液フローも可能で、セプタムポートより発生ガスや溶液のサンプリングも可能です。
また、各液室ともガスパージも可能ですので溶液のバブリング機構も有しております。
仕様
| 品 名 | コード | 仕 様 |
|---|---|---|
| ガス拡散セル VB1700-S | 11250 | 材質：SUS304, SUS304/金メッキ, アクリル, PEEK, PTFE, シリコン O-リング バイトン, シリコン ガス拡散電極：反応面積）Φ16, 2cm2、適合サイズ)Φ25~Φ32 適合厚み）190~370μm |
交換用パーツ
| B1700 ゴム3回分 | 11251 | 材質：O-リング バイトン, シリコン |
| B1100 チューブコネクタ5個 | 11177 | 材質：PEEK |
| B1100 セプタム25個 | 11205 | 材質：シリコン |
| 16080 テフロンチューブ 2m | 11224 | 材質：PTFE 外径 1/16” |
