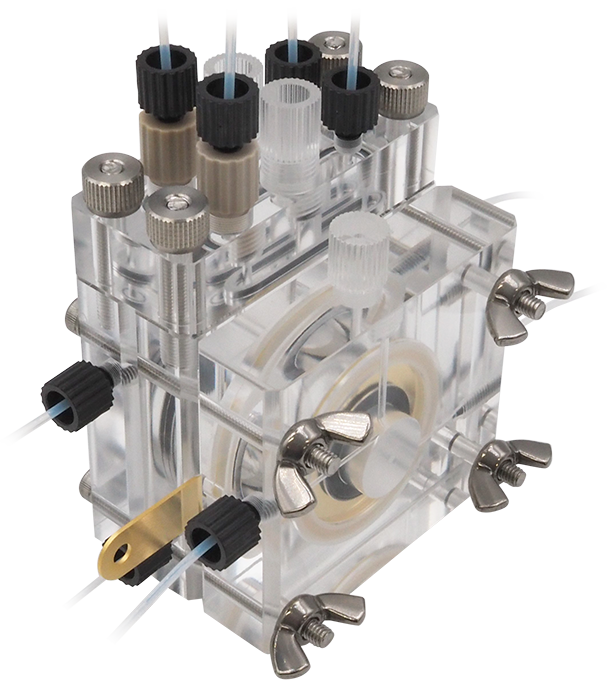

ボルタンメトリーセル VB
ガス拡散セル（短極間型）
1700A
ガス槽と液槽の間にガス拡散電極が配置され、気体中の反応物を電気化学的に直接反応させることができるセルです。
用途
- 二酸化炭素の還元評価
- 燃料電池の材料評価
- 固体高分子形空気極の材料評価
ガス拡散セルの性能向上
従来のVB1700はガス拡散電極と対極の距離が52.5mmあり、電流の増加に伴いIRドロップの影響を大きく受けていました。
短距離型のVB1700Aは極間距離を20.5mmまで短くすることで、バッチ型構造でありながらIRドロップの影響を従来の約60％低減させることが期待できます。
VB1700（従来型）
VB1700A（短極間型）

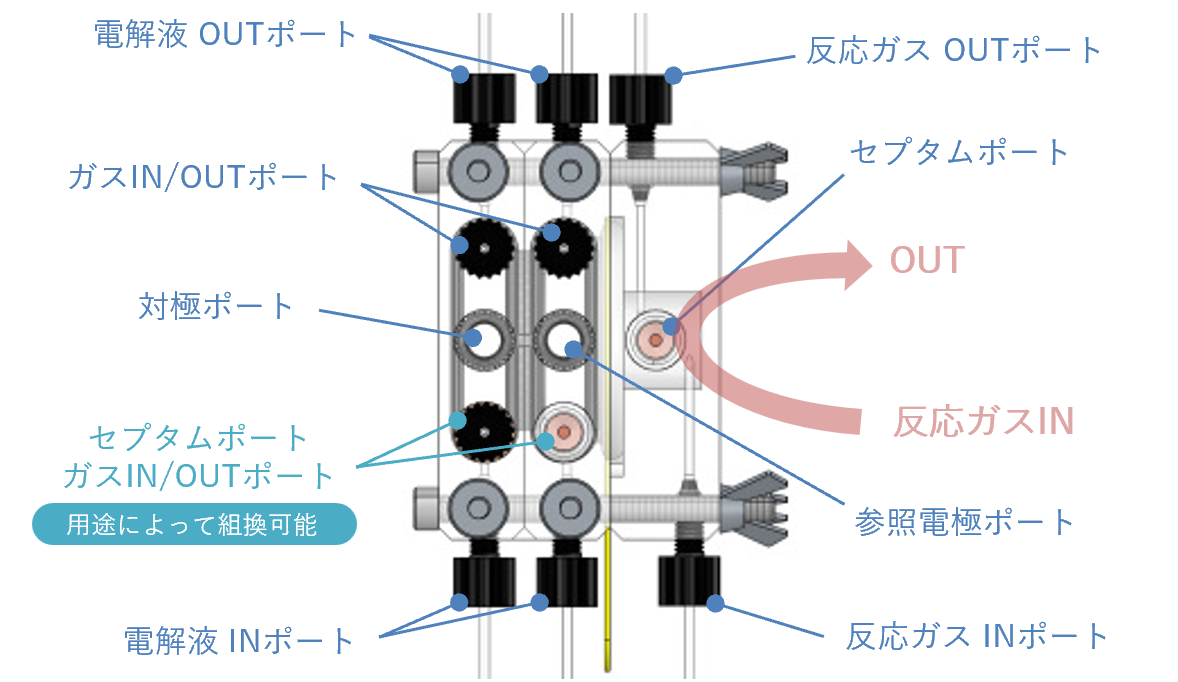

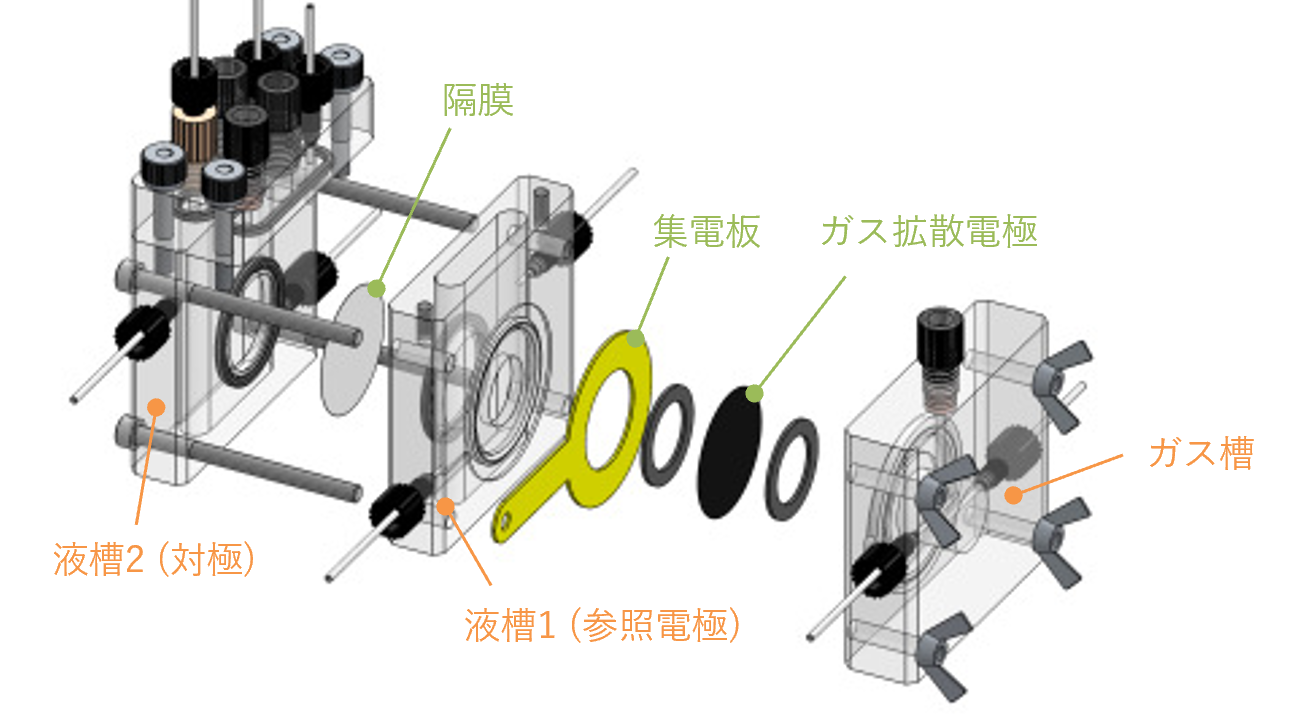

セル構成
ガス槽と液槽1（参照電極槽）の間に配置されたガス拡散電極は触媒によって供給ガスと反応します。
ガス拡散電極は直径16mm（約2cm2）が反応面積として規定されます。
ガス槽はO-リングでガスタイトな構造となっています。
液槽1（参照電極槽）と液槽2（対極槽）はイオン交換膜等の隔膜で仕切られているため、対極の反応生成物を分離することができます。
セル本体の材質はアクリル製で透明であり内部の観察も容易に行えます。
ガス槽の容積は3cm3で、液槽は36×7×56 mmHの容積で10～12mLの電解液が入ります。
ガス槽のガスフローと液槽の液フローも可能で、セプタムポートより発生ガスや溶液のサンプリングも可能です。
また、各液室ともガスパージも可能ですので溶液のバブリング機構も有しております。
仕様
VB1700A 仕様
| 品 名 | コード | 仕 様 |
|---|---|---|
| ガス拡散セル（短極間型）スターターキット VB1700A-S | 11315 | 材質：SUS304，SUS316/ 金メッキ，アクリル，PEEK，PTFE，バイトン ガスケット， ガス拡散電極：反応面積）φ16，2cm2 |
※適合電極の詳細は、こちらのPDFファイルを
ご参照ください。
交換用パーツ
| 品 名 | コード | 仕 様 |
|---|---|---|
| B1700A ゴム 3回分 | 11316 | 材質：バイトンガスケット，バイトン O-リング，シリコン O-リング |
| 103210A チューブコネクタ （1/16”チューブ適合） 5個 | 11177 | 材質：PEEK |
| 060045 セプタム 25個 | 11205 | 材質：シリコン |
| 103210B チューブコネクタ（ブランクタイプ）5個 | 11206 | 材質：PEEK |
| 16080 1/16” テフロンチューブ 2m | 11224 | 材質：PTFE 外径：1/16”、内径：0.8mm |
