材料評価セル VM
プレート電極評価セル
VM4
液量15～20mL 板状サンプルの測定 溶液の撹拌が可能 ガスパージ可
- 板状サンプルを電極固定パーツに挟み、ガラスセルの側面にセットすることができます。
- セル容量は15～20mLです。
- 溶液の撹拌が行え、電極反応部の観察も可能です。
- 電極面積は面積規定パーツとガスケットにより0.1cm2／0.5cm2／1cm2に規定しています。
- パージチューブの接続が可能です。

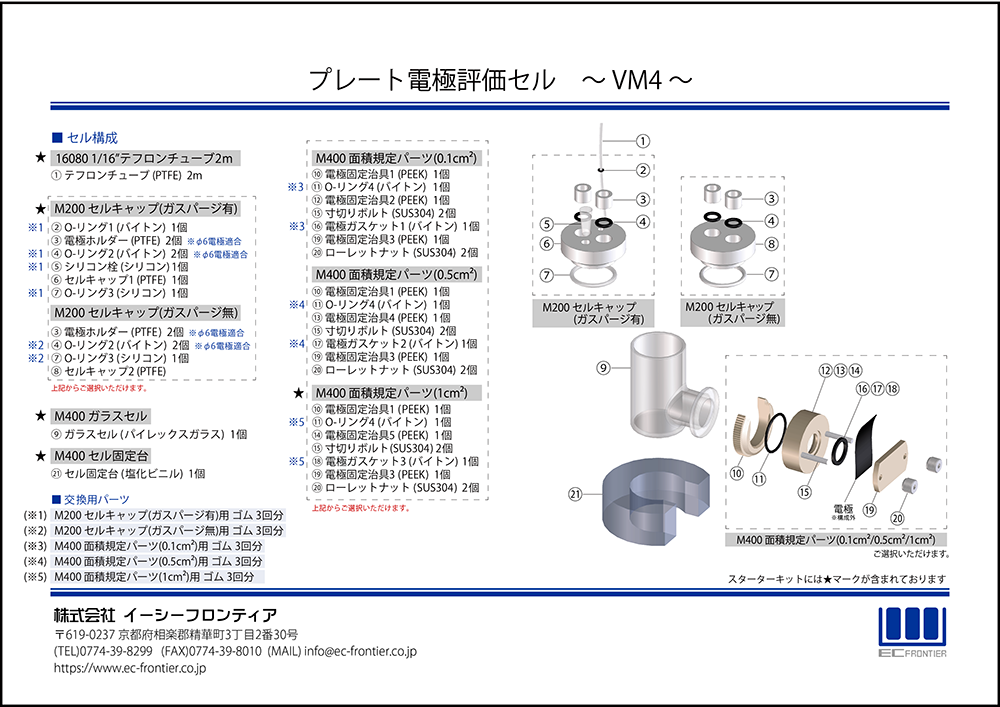

部品構成図

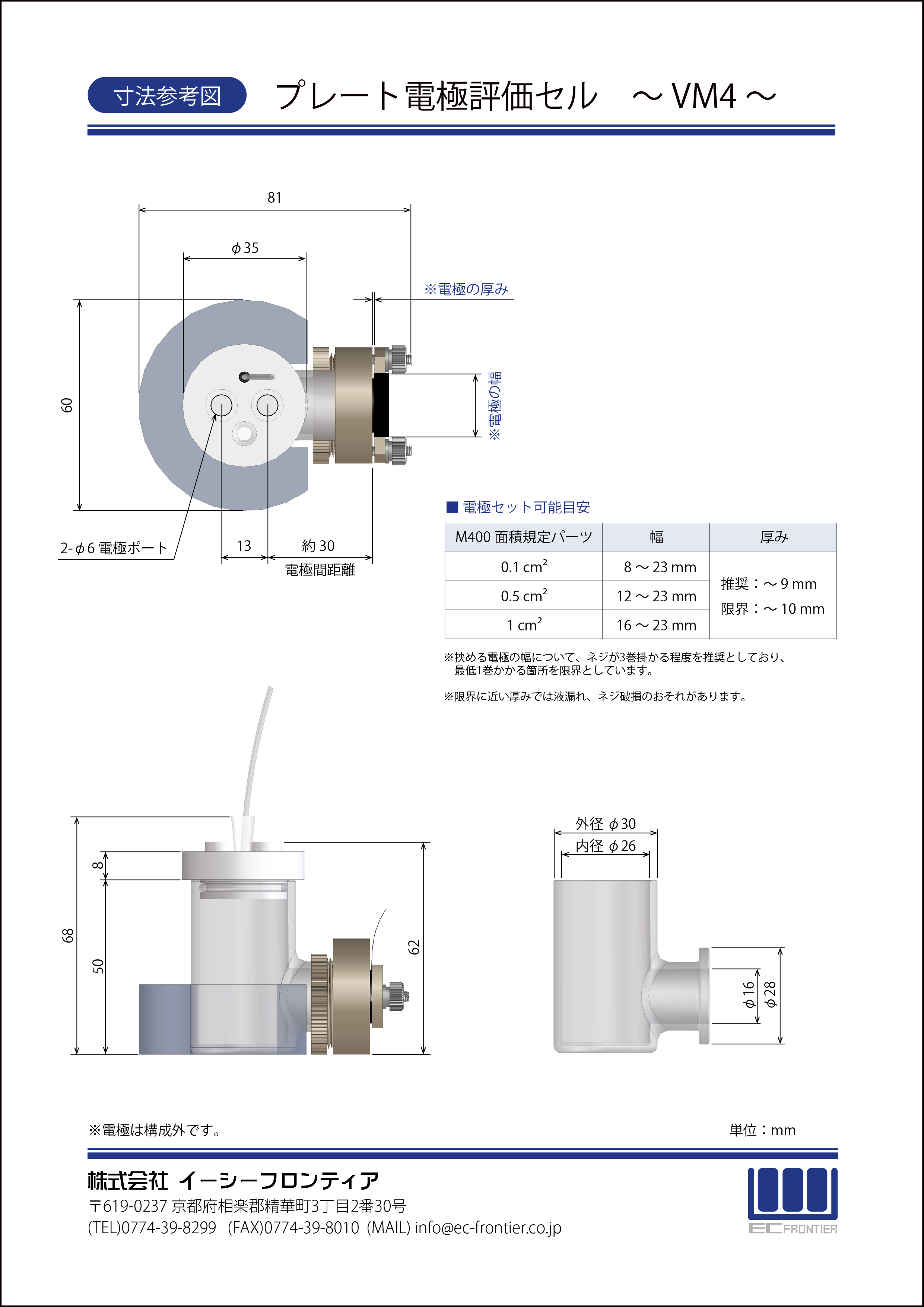

寸法参考図
仕様
（部品毎にご購入の場合は、項目毎にご選択ください。）
| 項 目 | 品 名 | コード | 仕 様 | |
|---|---|---|---|---|
| プレート電極評価セル スターターキット VM4-S | 13033 | スターターキットには★マークが含まれております | ||
| ガラスセル | M400 ガラスセル | 13034 | 材質：パイレックスガラス | |
| セルキャップ | M200 セルキャップ（ガスパージ有） | 13012 | 材質：PTFE，バイトン O-リング，シリコン O-リング，シリコン栓 | |
| M200 セルキャップ（ガスパージ無） | 13017 | 材質：PTFE，バイトン O-リング，シリコン O-リング | ||
| 交換用 | M200 セルキャップ（ガスパージ有）用 ゴム 3回分 |
13113 | 材質：バイトン O-リング，シリコン O-リング，シリコン栓 | |
| M200 セルキャップ（ガスパージ無）用 ゴム 3回分 |
13114 | 材質：バイトン O-リング，シリコン O-リング | ||
| 面積規定 パーツ |
M400 面積規定パーツ（0.1cm²） | 13095 | 材質：PEEK，SUS304，バイトンガスケット，バイトン O-リング 内径：φ3.6 |
|
| M400 面積規定パーツ（0.5cm²） | 13096 | 材質：PEEK，SUS304，バイトンガスケット，バイトン O-リング 内径：φ8 |
||
| M400 面積規定パーツ（1cm²） | 13097 | 材質：PEEK，SUS304，バイトンガスケット，バイトン O-リング 内径：φ11.3 |
||
| 交換用 | M400 面積規定パーツ（0.1cm²）用 ゴム 3回分 | 13098 | 材質：バイトンガスケット，バイトン O-リング 内径：φ3.6 |
|
| M400 面積規定パーツ（0.5cm²）用 ゴム 3回分 | 13099 | 材質：バイトンガスケット，バイトン O-リング 内径：φ8 |
||
| M400 面積規定パーツ（1cm²）用 ゴム 3回分 | 13100 | 材質：バイトンガスケット，バイトン O-リング 内径：φ11.3 |
||
| セル固定台 | M400 セル固定台 | 13037 | 材質：塩化ビニル | |
| パージチューブ | 16080 1/16” テフロンチューブ 2m | 11224 | 材質：PTFE 外径：1/16”、内径：0.8mm |
|
※適合電極の詳細は、こちらのPDFファイルを
ご参照ください。
