ELECTROCHEMICAL CELL 電気化学セル
ELECTROCHEMICAL CELL
分光セル VS
ITO用 分光電気化学セル

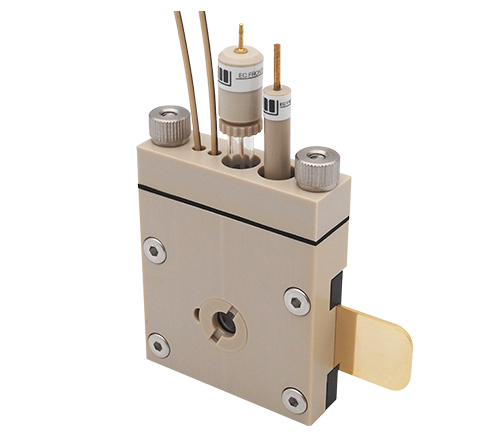

VS200
透明電極用のバッチ型の分光電気化学セルで、
ECS-9000 プレート用ホルダーに挟み込むだけで、in-situ 分光-電気化学測定を可能にします。
透明電極はセルに挟み込むだけで電極反応面側から金メッキ板で安定した電気的コンタクトが取れます。
O-リングにより反応面積は直径5.5mm に規定されます。また、電極は2.1mmの厚みまで対応しています。

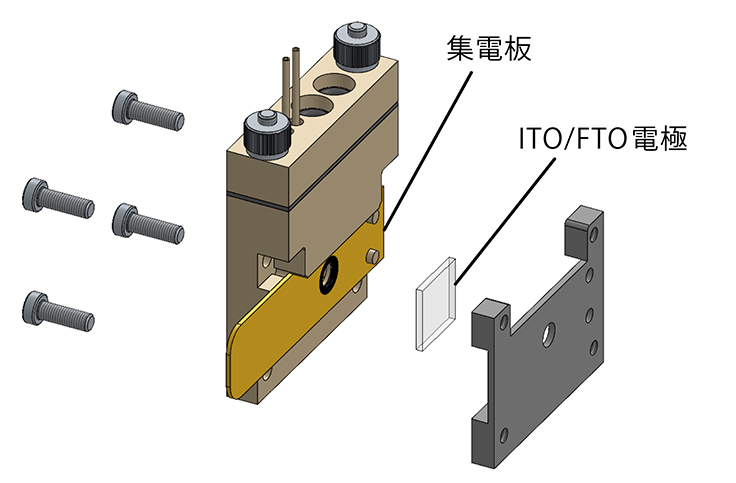

展開図
ITO電極は集電板と一緒に固定するだけで、電極面の外周360°から電気的なコンタクトが取れる構造です。また、反応面積は直径5.5mmに規定されます。
ITO電極のサイズは、最大17.5mmx17.5mmで厚み2.1mmまで対応しています。

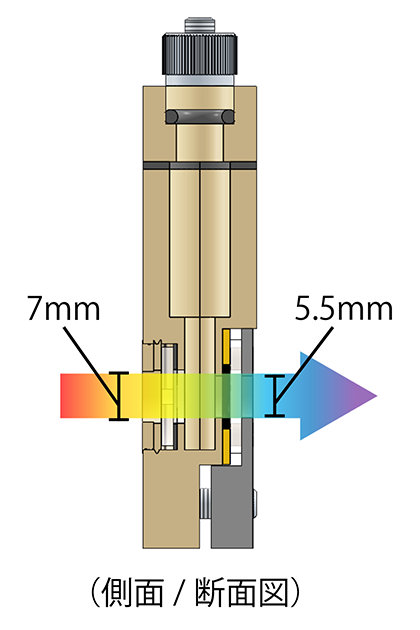

ECS-9000のファイバー光源直径は5mmで、セルのITO裏面から入射されます。
電極径は5.5mmで透過石英窓の有効径は7mmです。

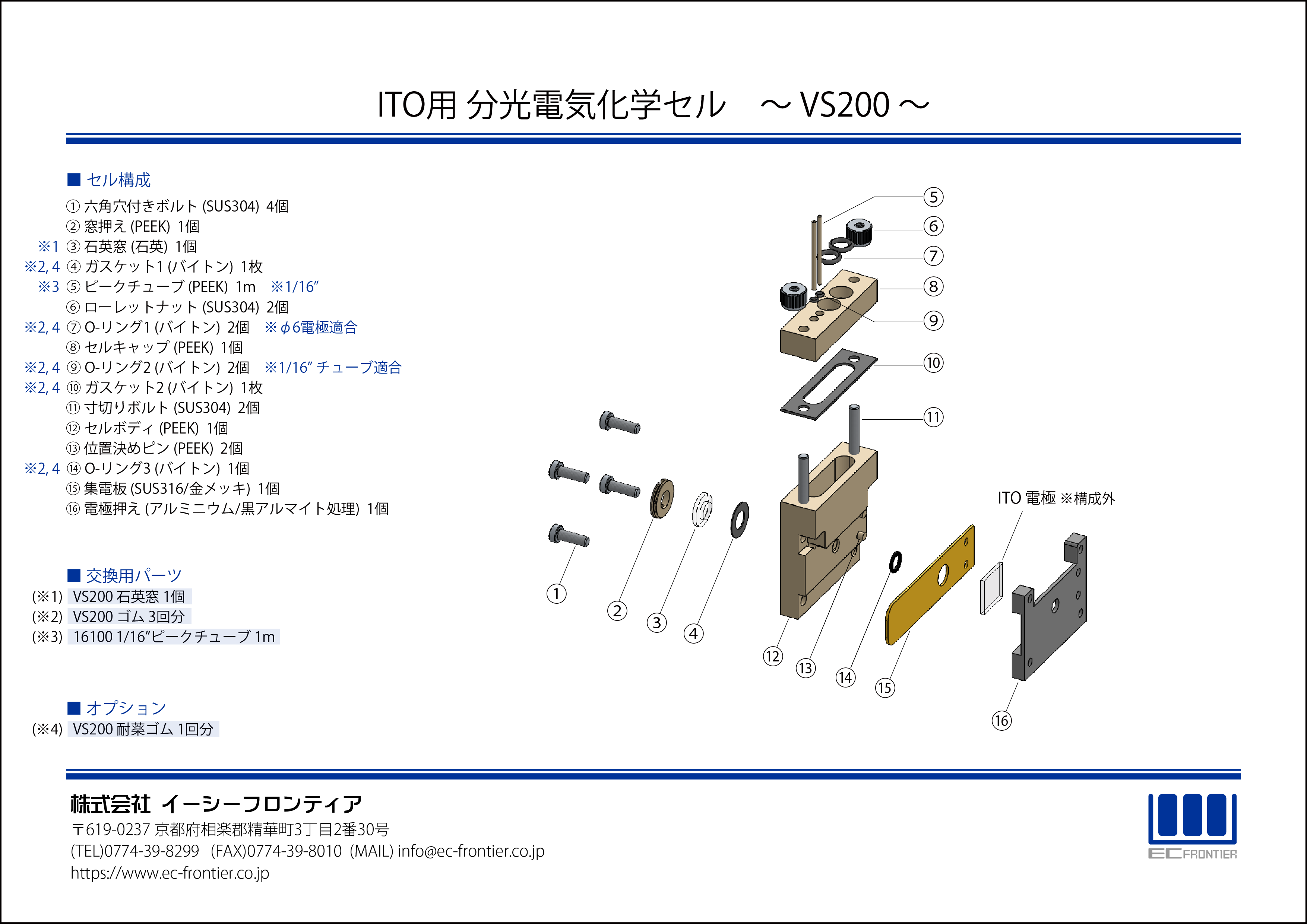

部品構成図
仕様
VS200 仕様
| 項 目 | 品 名 | コード | 仕 様 | |
|---|---|---|---|---|
| ITO用 分光電気化学セル スターターキット VS200-S | 16009 | 材質：PEEK，アルミニウム，SUS316/金メッキ，SUSXM7，石英，バイトン ガスケット， バイトン O-リング 電極適合サイズ：幅17.5mm以下，厚み2.1mm以下 電極液量：4～5mL程度 |
||
| 交換用 | VS200 石英窓 1個 | 16010 | 材質：石英 | |
| VS200 ゴム 3回分 | 16011 | 材質：バイトン ガスケット，バイトン O-リング | ||
| 16100 1/16” ピークチューブ 1m | 16012 | 材質：PEEK 外径：1/16" 内径：1.0mm | ||
※適合電極の詳細は、こちらのPDFファイルを
ご参照ください。
VS200 オプション
| 品 名 | コード | 仕 様 |
|---|---|---|
| VS200 耐薬ゴム 1回分 | 16013 | 材質：パーフロ ガスケット，パーフロ O-リング |
関連商品
スペクトロメーターシステム ECS-9000
本装置は、分光器/光源/プラットフォーム/ホルダーから構成され、かつコンパクトな分光システムです。様々な分光測定を始め、P/Gスタット(ECstat series)と連動し、分光電気化学測定に最適です。
適合ホルダー
ECS-9000 プレート用ホルダー

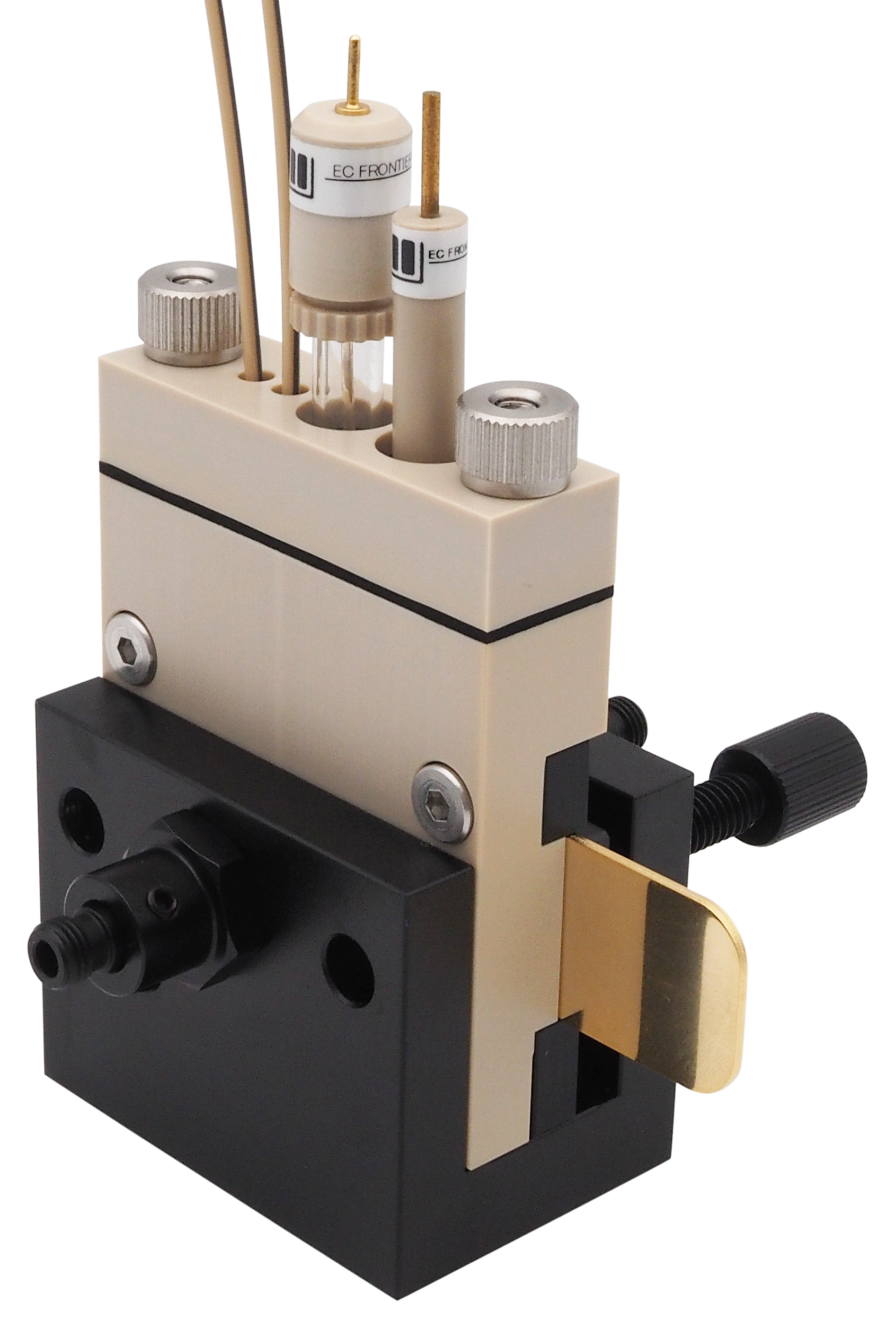

VS200 使用例
