電極アクセサリー AE
ジャンクション管
AE12
直径6mmの参照電極が取付可能な
ジャンクション管です。
液絡部はセラミックフィルタがガラスに溶着されていますので電解液を入れてご使用頂けます。

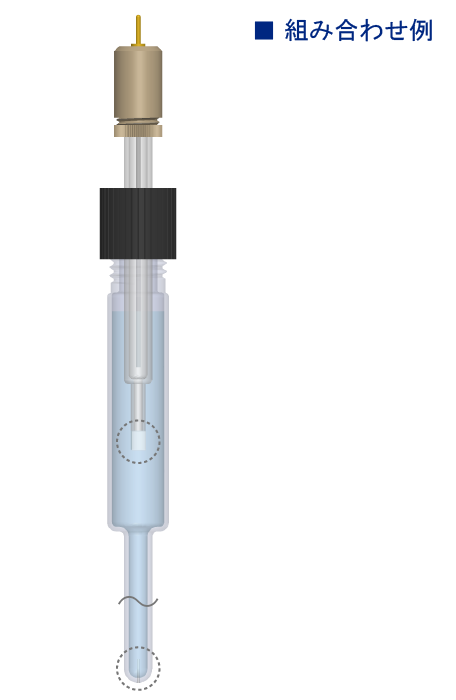

ダブルジャンクション管として

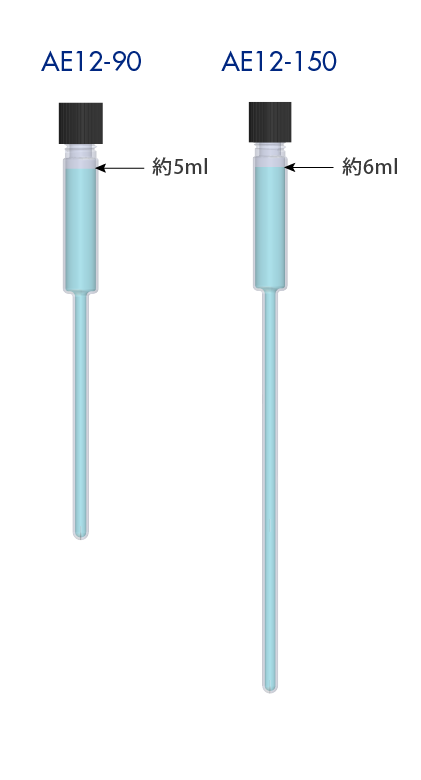

電解液はAE12-90で約5ml、AE12-150で約6ml入りますので、例えば Ag/AgCl参照電極のClイオンのサンプルへのリークを長時間に渡り防ぐことができます。

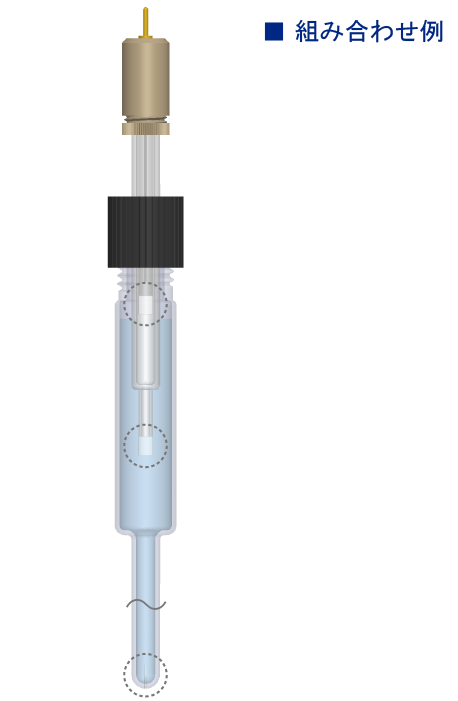

また、当社のダブルジャンクション参照電極（RE-T7A/T8A/7A）などと併用し、トリプルジャンクション参照電極としても機能します。
電解液 容量
| RE-T1A |
|---|
| RE-T2A |
| RE-T1B |
| RE-T2B |
ダブルジャンクション
| RE-T7A |
|---|
| RE-T8A |
| RE-7A |
トリプルジャンクション
高温測定における参照電極の温度上昇防止として
サンプルを高温で測定する場合、その温度が参照電極にも伝わり電位誤差が生じます。
高温測定において本ジャンクション管は、管を長くすることで熱伝導を抑え、参照電極を常温に保つ手段としても有効です。

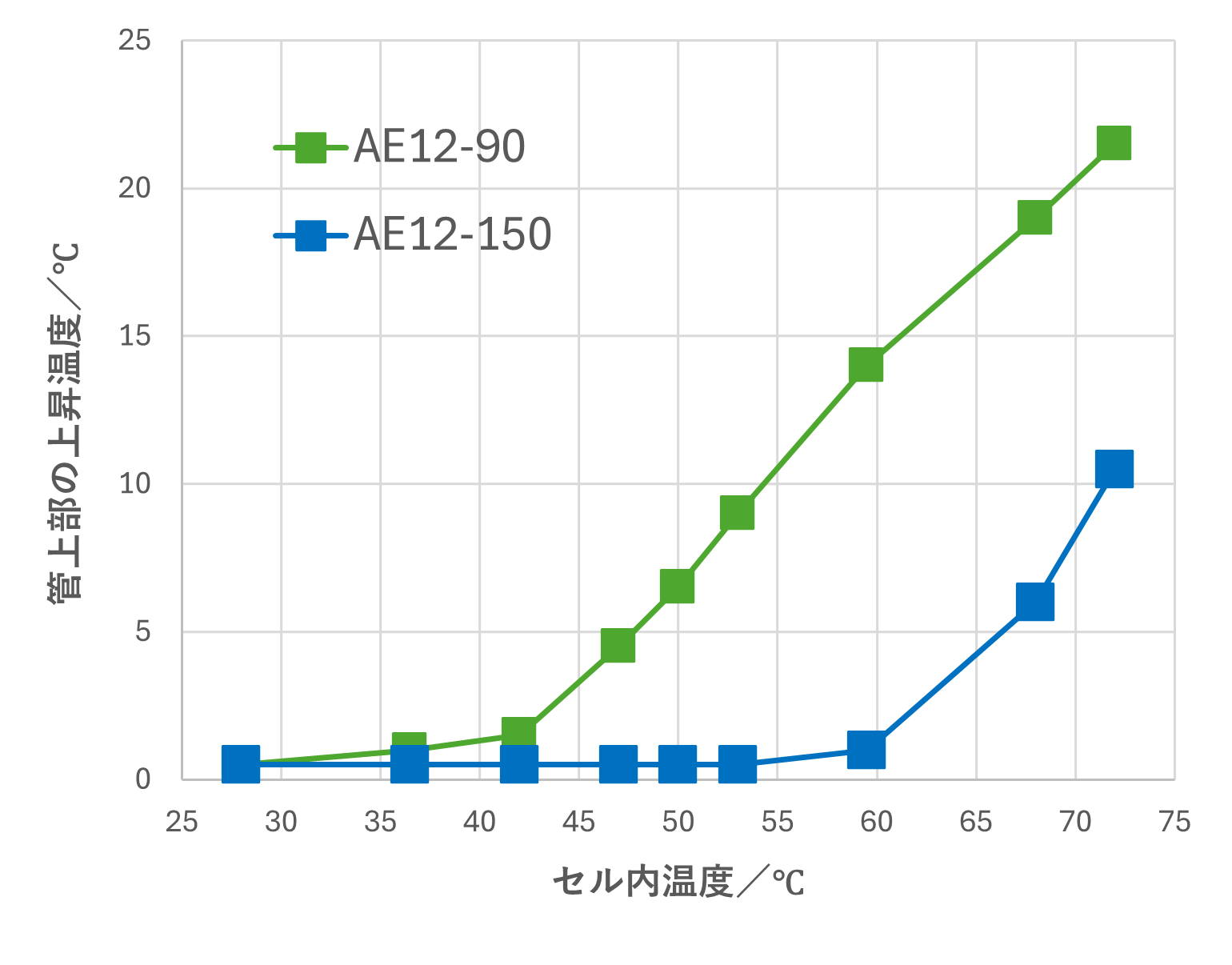

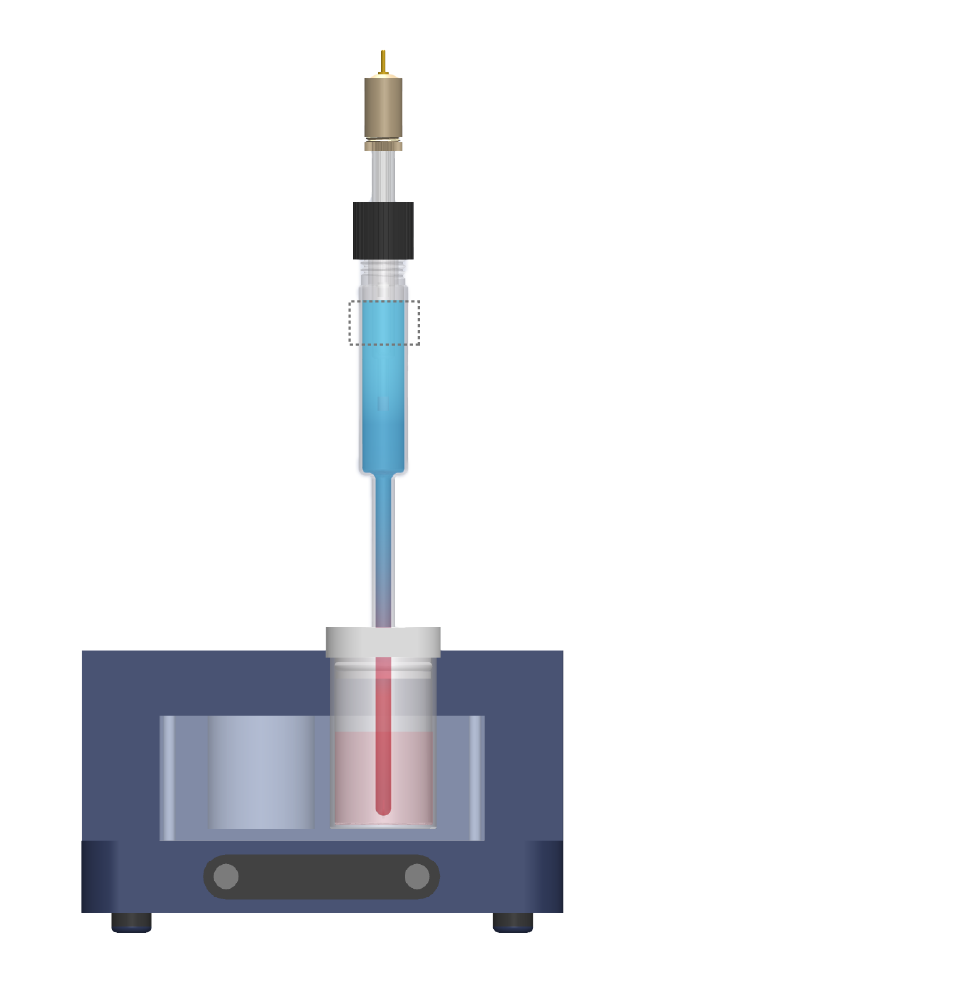

例えば、当社のコンパクト分析セル（VB2）と併用した場合、AE12-90ではセル内温度が47℃でも、参照電極は常温から＋5℃以内に、
AE12-150ではセル内温度が65℃でも、参照電極は常温から＋5℃以内に抑えることができました。
※周囲環境温度にも依存しますので上記は参考値となります。
仕様

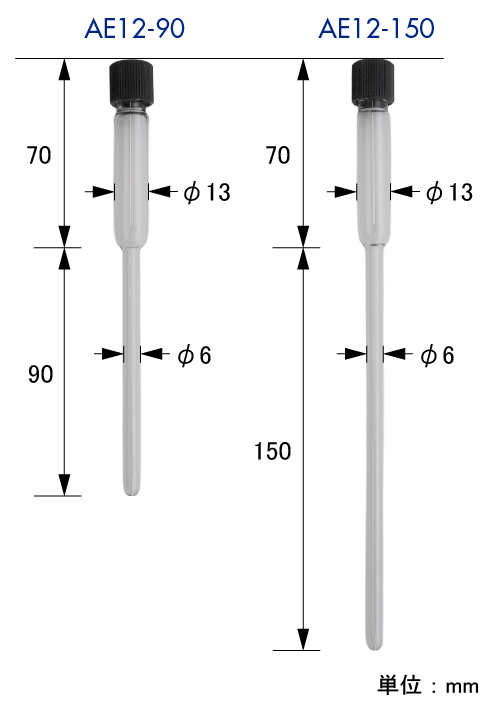

ジャンクション管 AE12 仕様
| 品 番 | 液絡部 | その他材質 |
|---|---|---|
| AE12-90 | セラミックフィルタ | ・パイレックスガラス ・PP ・バイトン O-リング |
| AE12-150 |
※適合セルの詳細は、こちらのPDFファイルを
ご参照ください。
交換用パーツ
| 品 名 | 品 番 | 材 質 |
|---|---|---|
| ジャンクション管用 ゴム 3個 | AE12-RP01 | バイトン O-リング |
