水素電極
RE2300
標準水素電極(standard hydrogen electrode ; SHE)は、水素ガスおよび水素イオンと白金触媒の作用により平衡状態となり、水素ガスの圧力が1気圧、水素イオンの活量が1であるとき電位は0Vとなります。
RE-2300は構造をシンプルにしハンドリング性を考慮した新しい水素電極です。

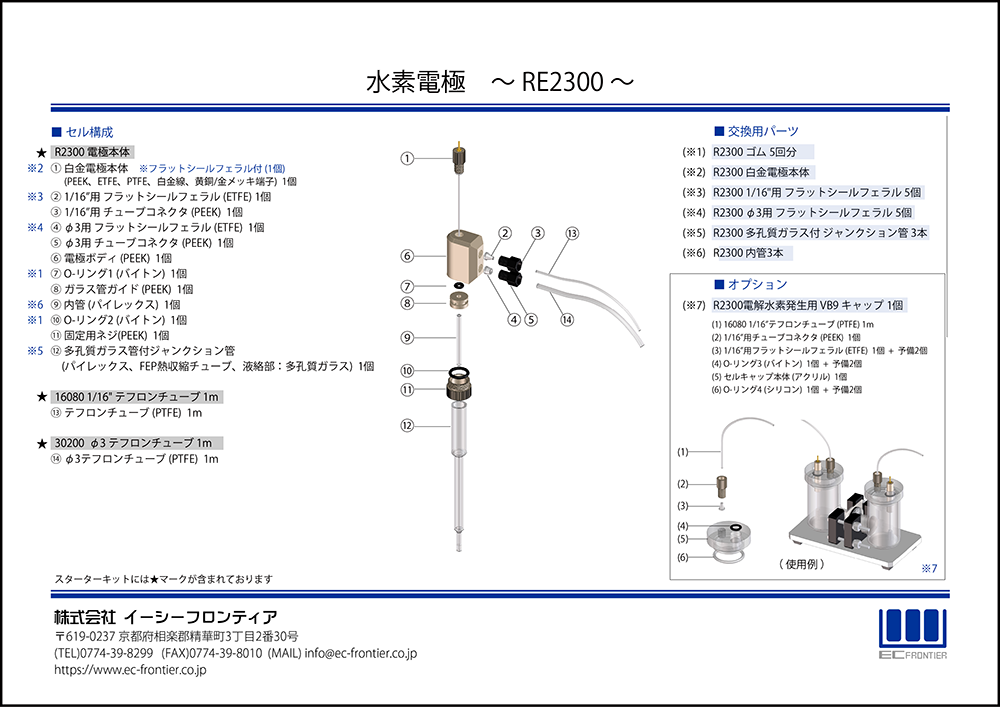

電極の構造
電極キャップに水素ガスIN/OUT用チューブを取付け、白金電極はガラス内管、その外にガラス外管が配置し、キャップのネジで簡単に組立ができます。
電極キャップ上部のチューブより水素ガスが供給されます。
水素ガスはガラス内管を通り内管の先端より気泡が発生します。
気泡はガラス外管を通り、電極キャップ下部のチューブより系外に排出されます。
※白金線は内管より3mm程度飛び出していることと、ガラス外管の電解液は内管に充分浸っている必要があります。
電位安定性
1.2M塩酸および0.5M硫酸を内部溶液とし、銀塩化銀参照電極との電位差を測定した。
24時間以上電位の安定性を確認した。
電解水素発生用VB9セルキャップ
H型セル(VB9)とVB9用オプションキャップを使って、水の電気分解から水素発生源として使用頂けます。
VB9のH型セルに各室25mLの1M硫酸を入れ電流値を変えて発生水素ガスを水素電極に送った。
100mAの場合、20分後には速やかに電位は安定しSHEとして使用できる状態となった。
仕様
品 名 | コード | 仕 様 |
---|---|---|
水素電極 スターターキット RE2300-S | 02125 | 内容:R2300 電極本体, 16080 テフロンチューブ1m, 30200 テフロンチューブ1m |
R2300 電極本体 | 02127 | 材質:PEEK, ETFE, PTFE, PE, 白金線, 黄銅/金メッキ端子, パイレックス, FEP熱収縮チューブ, 多孔質ガラス,O-リング バイトン |
16080 テフロンチューブ1m | 02017 | 材質:PTFE |
30200 テフロンチューブ1m | 17026 | 材質:PTFE |
交換用パーツ
品 名 | コード | 仕 様 |
---|---|---|
R2300 交換用O-リング5回分 | 02126 | 材質:バイトン |
R2300 白金電極本体 | 02128 | 材質:PEEK、ETFE、PTFE、白金線、黄銅/金メッキ端子 |
R2300 1/16"用フラットシールフェラル 5個 | 02129 | 材質:ETFE |
R2300 Φ3用 フラットシールフェラル 5個 | 02130 | 材質:ETFE |
R2300 多孔質ガラス付ジャンクション管 3本 | 02131 | 材質:パイレックス、FEP熱収縮チューブ、液絡部:多孔質ガラス |
R2300 内管 3本 | 02132 | 材質:パイレックス |
オプション
品 名 | コード | 仕 様 |
---|---|---|
R2300 電解水素発生用VB9キャップ 1個 | 02133 | 内容:16080 1/16”テフロンチューブ 1m, 1/16”用チューブコネクタ 1個,セルキャップ本体 1個,1/16”用フラットシールフェラル 3個, O-リング(バイトン) 3個, O-リング(シリコン) 3個 |
