ELECTROCHEMICAL ANALYZER 電気化学装置
ELECTROCHEMICAL ANALYZER
電気化学装置
エレクトロメーター
ECV
series

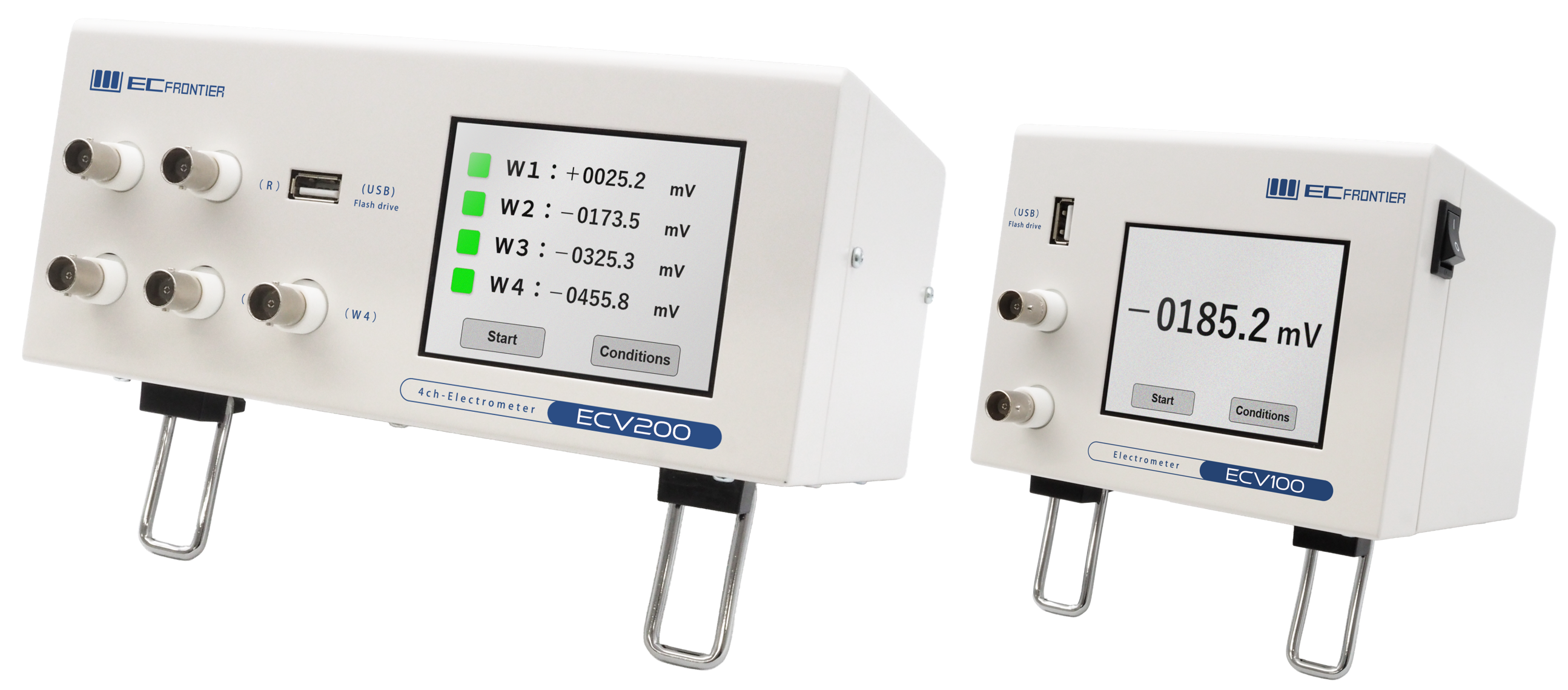

ECV seriesは、1チャンネルおよび最大4チャンネルにも対応した
100GΩ(1011Ω)の高インピーダンスで、精密な電極電位計測が可能です。
特長

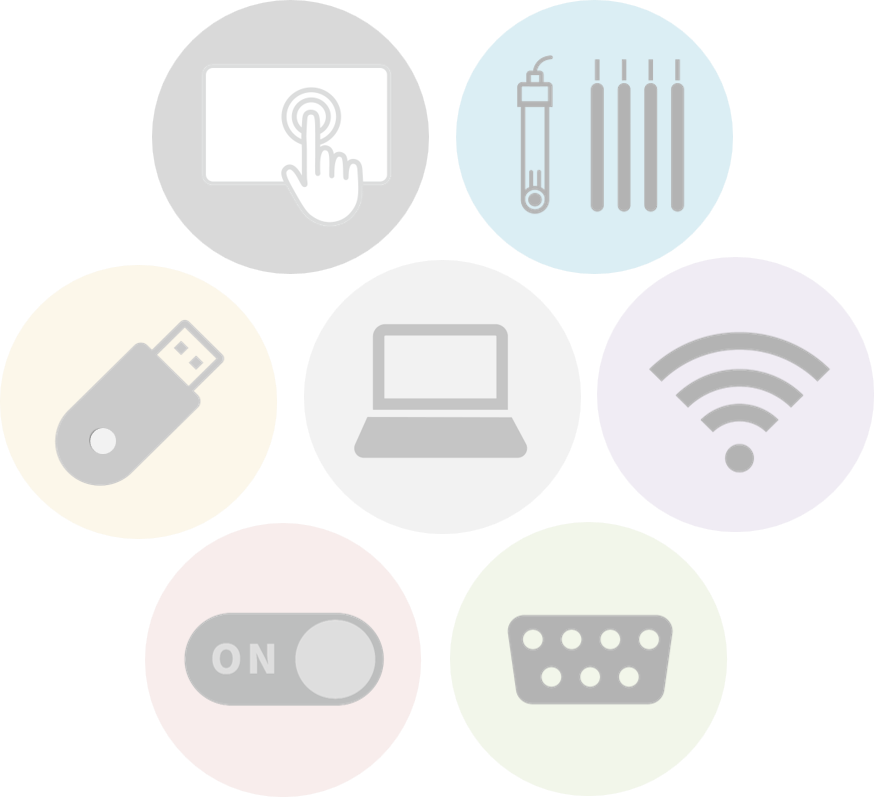

小型軽量タッチパネルで簡単操作。
4チャンネルは参照電極1本に対し、作用電極4本の
計測が可能。
スタンドアロンで計測／USBメモリでデータ取出し。
PC通信でリアルタイムモニタリング。
Wi-Fi通信で遠隔からのデータ監視。
電位の上下限超過設定ができ、リレー出力で異常
通知。
RS-485デジタル／4-20mAアナログ出力機能。※ECV110/210のみ

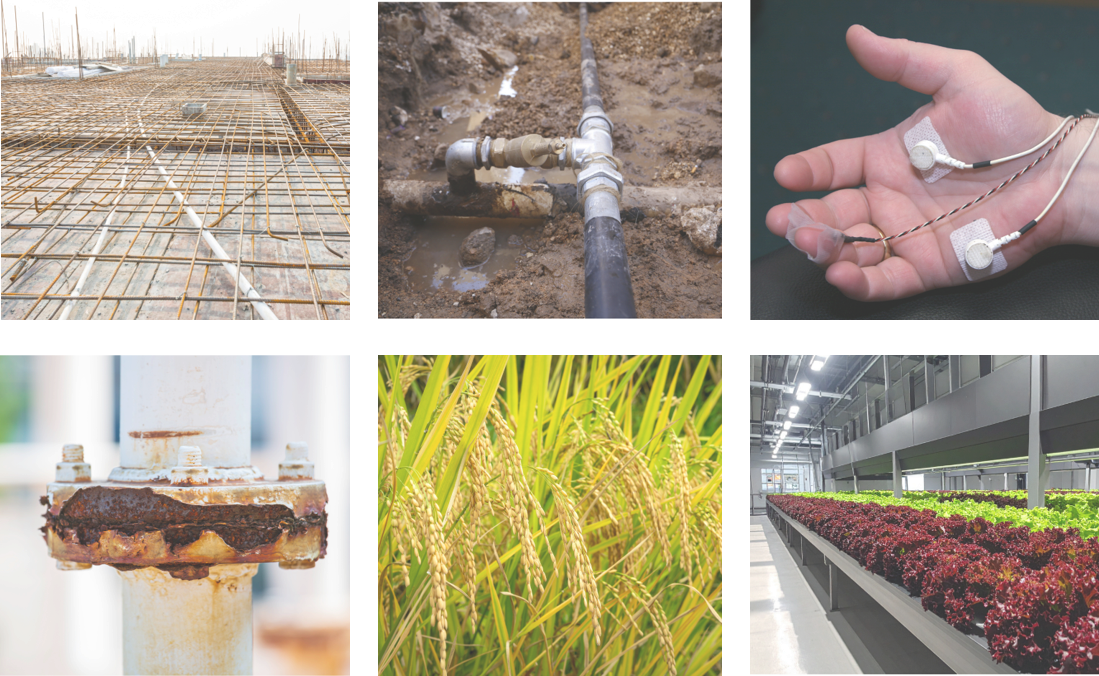

主な用途
コンクリート内鉄筋の腐食モニタリング
水道配管／ガス配管の腐食モニタリング
イオン選択性電極の開発
ウェアラブル系バイオセンサーの開発
生体／植物等の電位計測
※ 写真は使用イメージです。

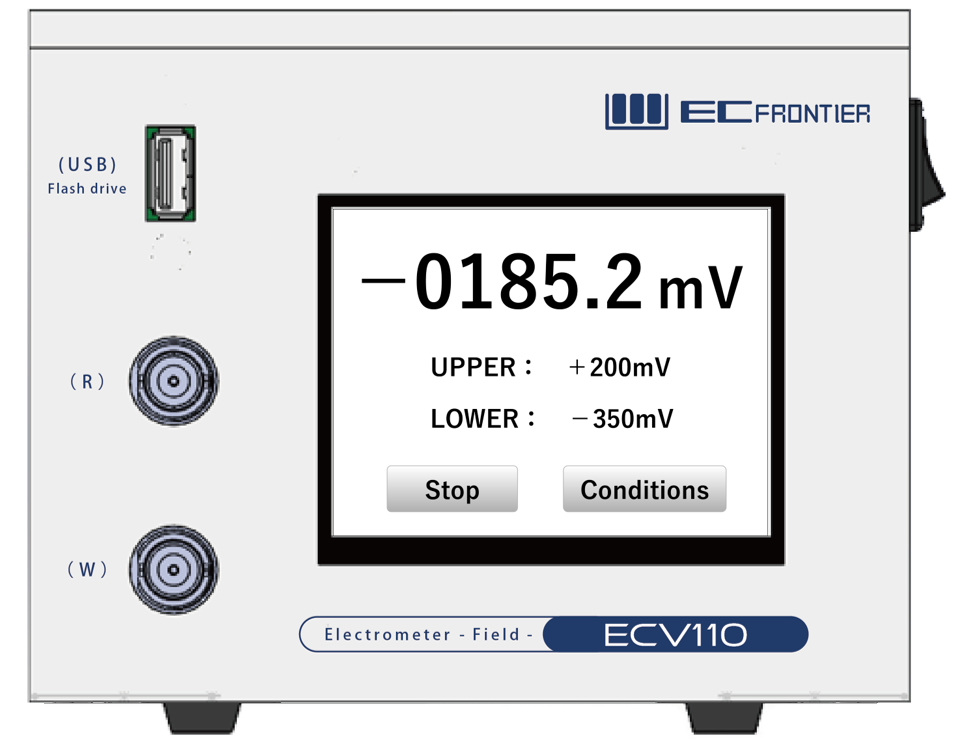

3.5インチのタッチパネルを採用し、操作も簡単です。
測定「Start／Stop」で測定値をリアルタイムに表示します。
「Conditions」では、測定サンプリング電位の上下限超過設定が行えます。
フロントパネルのUSB type-AからCSV形式でデータの取出しが行えます。

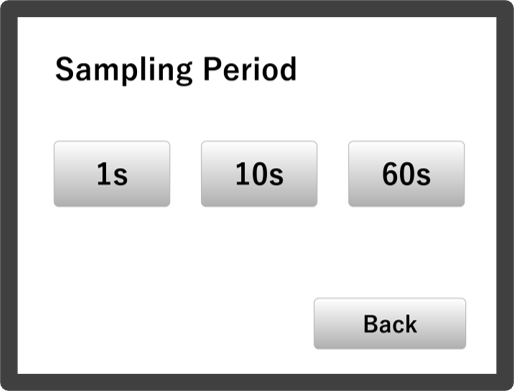

測定期間に合わせて、サンプリング時間を1s / 10s / 60sから選択して頂けます。

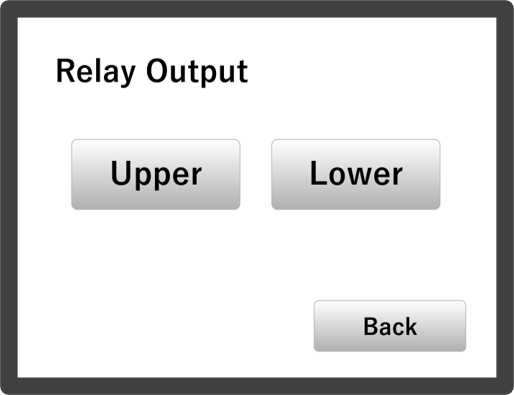

Upper / Lower で電位の上下限超過が設定でき、設定値を超過すると液晶部に異常点灯でお知らせし、背面の端子台からリレー出力信号がONとなります。

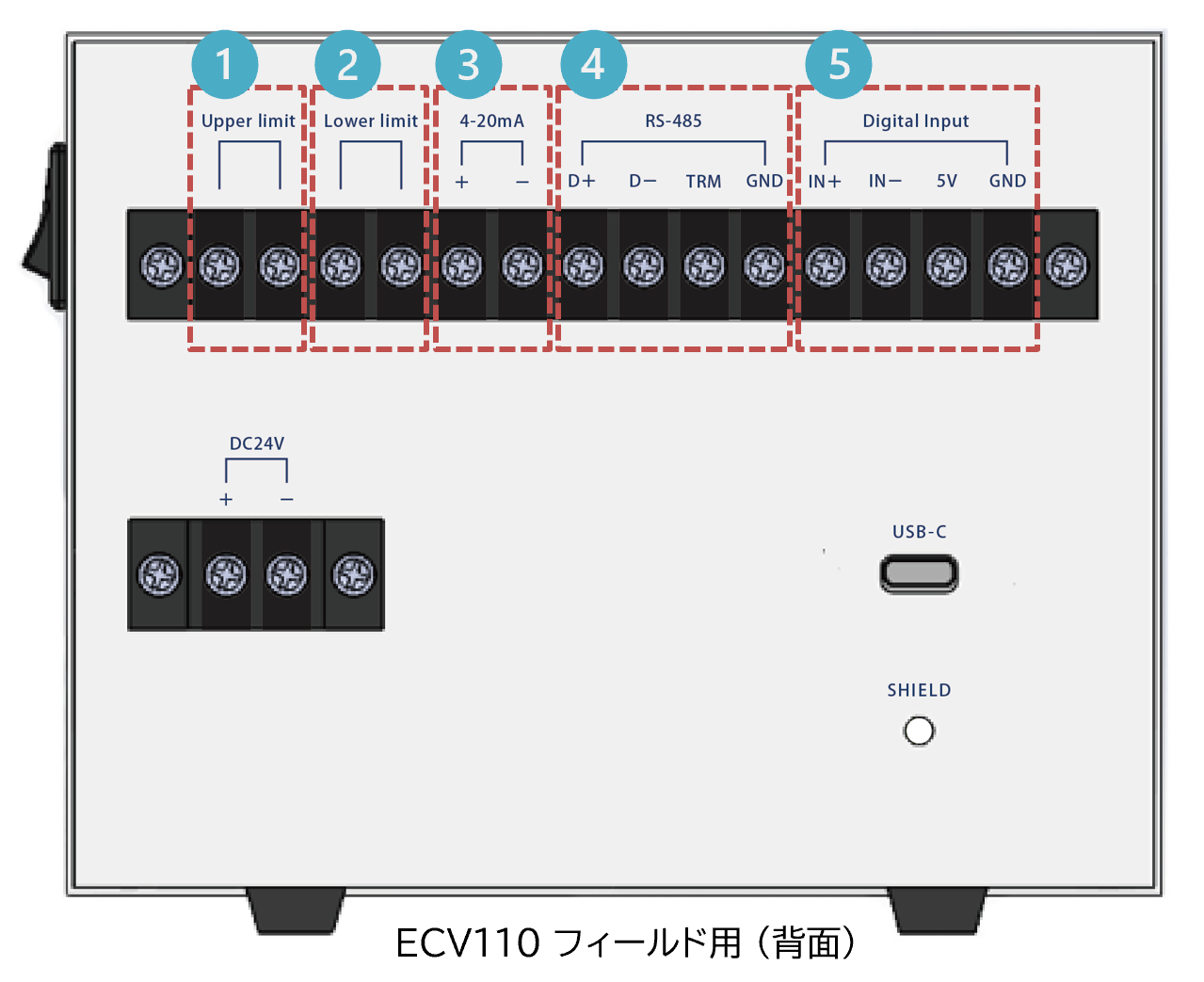

装置裏面の端子台で各種通信が可能です。
- 1. リレー出力 (上限)
- 設定電位を上回った際に、異常のお知らせとリレーをONします。
- 2. リレー出力 (下限)
- 設定電位を下回った際に、異常のお知らせとリレーをONします。
- 3.4 - 20mA
- 測定値を電流で出力します。－2V＝4mA、0V=12mA、＋2V＝20mVに相当します。
- 4.RS-485
- 外部機器からModbus-RTUで測定値を取得できます。
- 5.Digital input
- 入力ONの間、各機能（USBメモリへの保存、電位上下限、4-20mA）が有効になります。
ソフトウェア

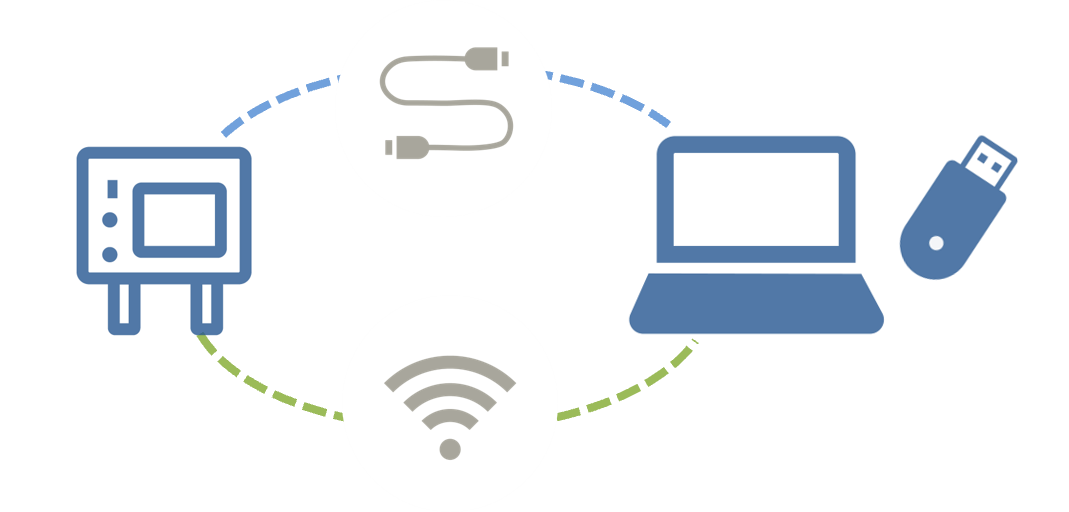

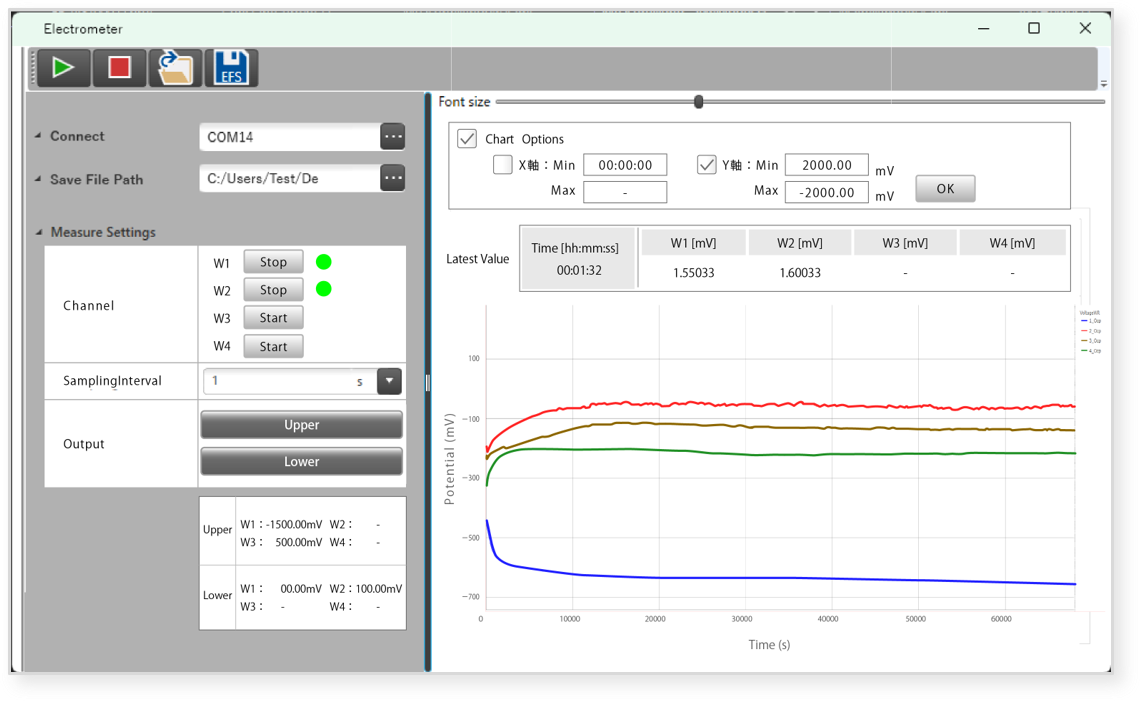

USBケーブルもしくはWi-Fi無線通信で、
専用ソフトウェアから連続モニタリングができます。
データの保存とCSVテキスト出力も可能です。

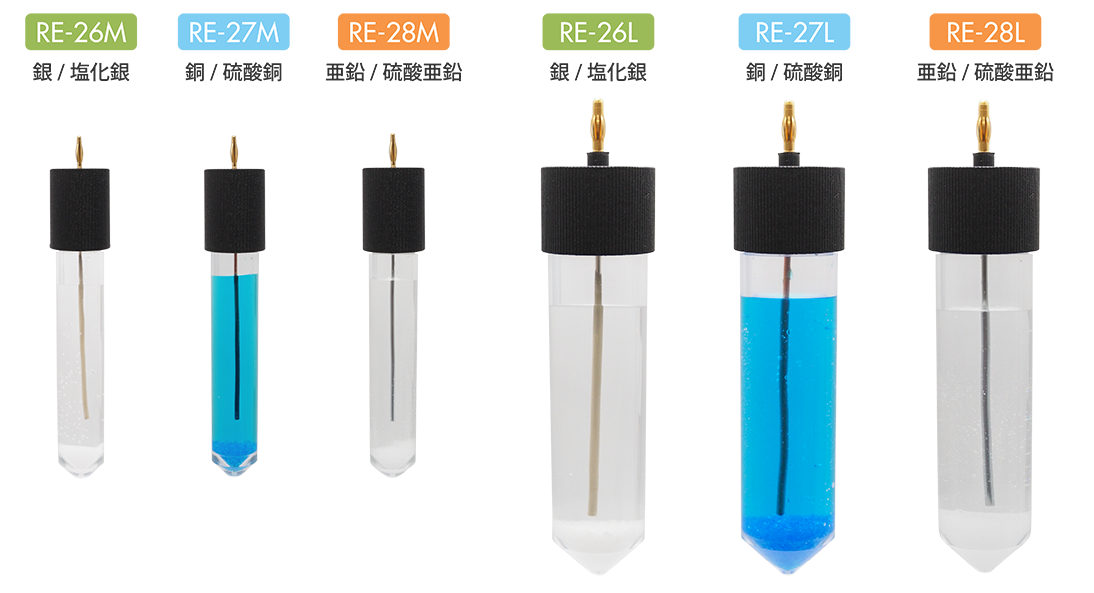

参照電極 （フィールド用）

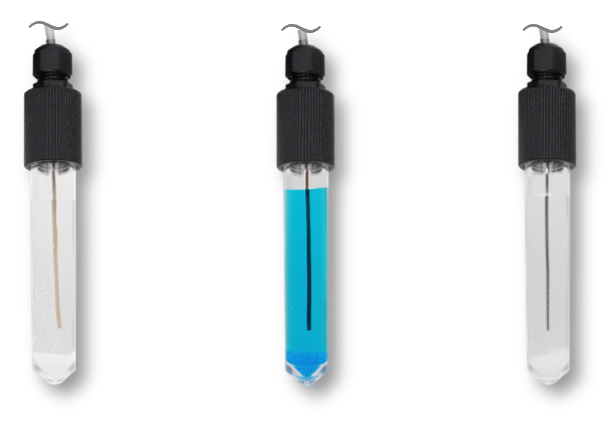

銀/塩化銀（Ag/AgCl）、銅/硫酸銅（Cu/CuSO4）、亜鉛/硫酸亜鉛（Zn/ZnSO4）の3種類および2サイズ（容量 5mL / 35mL）から用途や設置サイズに応じてご選択頂けます。
RE-26
series
✔ 銀 / 塩化銀参照電極（Ag/AgCl）
＋196ｍV vs. SHE
海水やコンクリートなど、高濃度の塩化物を含む環境に適しています。
RE-27
series
✔ 銅 / 硫酸銅参照電極 (Cu/CuSO4)
＋316ｍV vs. SHE
RE-28
series
✔ 亜鉛 / 硫酸亜鉛電極 (Zn/ZnSO4)
－781ｍV vs. SHE（参考値）

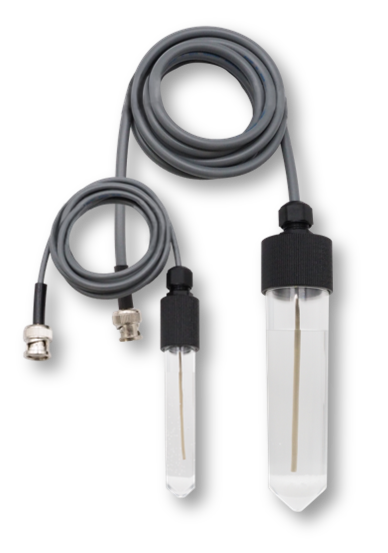

BNCコネクタ
同軸ケーブル2m付
フィールド用の参照電極には、上図のように
同軸ケーブルがキャップと接続されています。
MF type
容量：5mL
for Field
RE-26MF
銀/塩化銀
RE-27MF
銅/硫酸銅
RE-28MF
亜鉛/硫酸亜鉛
LF type
容量：35mL
for Field
RE-26LF
銀/塩化銀
RE-27LF
銅/硫酸銅
RE-28LF
亜鉛/硫酸亜鉛
長期間電位安定性

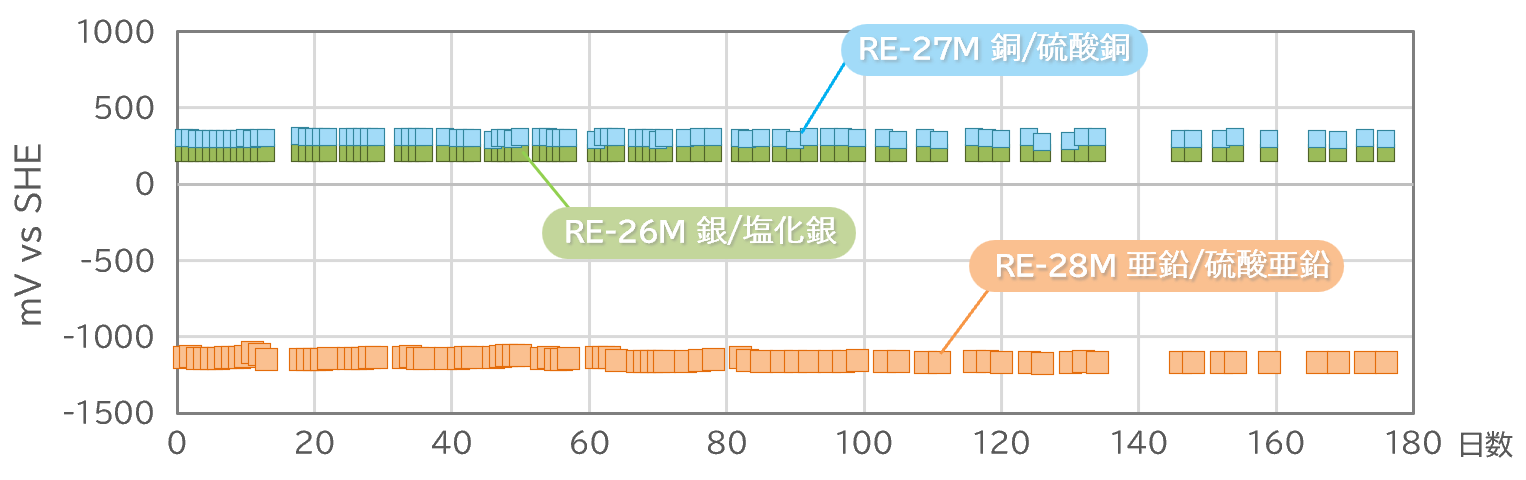

RE-26M／RE-27M／RE-28M（容量 5mL）で
6カ月間の電位安定性を確認しました。
更に長期間の使用が可能であると思われます。

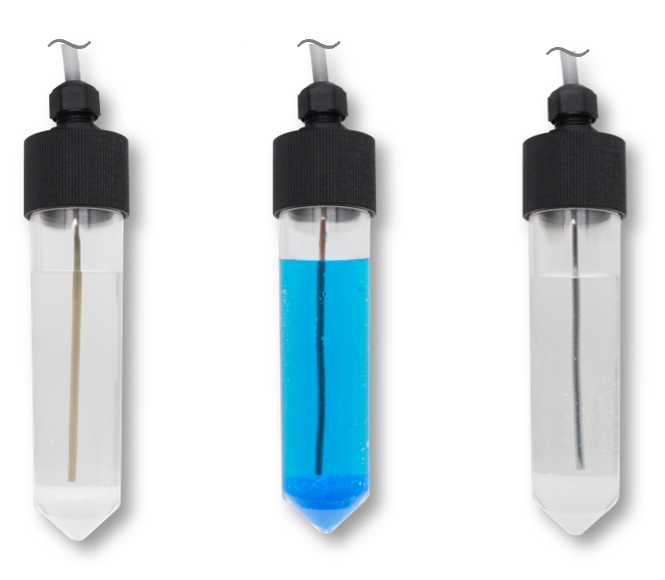

容量が7倍のRE-26L／RE-27L／RE-28L（容量 35mL）であれば、数年単位での安定性が見込まれます。
仕様
参照電極（フィールド用）仕様
| 品 名 | 容量 | 型式 | 仕様 | |
|---|---|---|---|---|
| 銀 / 塩化銀参照電極（Ag/AgCl） ● RE-26 series |
● for Field （防水） |
5mL | RE-26MF |
|
| 35mL | RE-26LF | |||
| 銅 / 硫酸銅参照電極 (Cu/CuSO4) ● RE-27 series |
● for Field （防水） |
5mL | RE-27MF | |
| 35mL | RE-27LF | |||
| 亜鉛 / 硫酸亜鉛電極（Zn/ZnSO4） ● RE-28 series |
● for Field （防水） |
5mL | RE-28MF | |
| 35mL | RE-28LF | |||
オプション
| 品 名 | 備考 | コード | 仕 様 |
|---|---|---|---|
| 精製水 100mL | - | 02163 | イオン交換水 |
| 塩化カリウム（RE-26M/26MF用） | （適合電極） ● RE-26 series |
02164 | 特級_塩化カリウム特級試薬 2.3g |
| 塩化カリウム（RE-26L/26LF用） | 02165 | 特級_塩化カリウム特級試薬 16g | |
| 硫酸銅(II)五水和物 (RE-27M/27MF用) | （適合電極） ● RE-27 series |
02166 | 特級_硫酸銅(II)五水和物 2.7g |
| 硫酸銅(II)五水和物 (RE-27L/27LF用) | 02167 | 特級_硫酸銅(II)五水和物 17.5g | |
| 硫酸亜鉛七水和物 (RE-28M/28MF用) | （適合電極） ● RE-28 series |
02168 | 特級_硫酸亜鉛七水和物 6g |
| 硫酸亜鉛七水和物 (RE-28L/28LF用) | 02169 | 特級_硫酸亜鉛七水和物 40g |
仕様
| ECV100 | ECV110（for Field） | ECV200 | ECV210（for Field） | |
|---|---|---|---|---|
| コード | 21111 | 21112 | 21113 | 21114 |
| チャンネル数 | 1チャンネル | 4チャンネル | ||
| 電位測定範囲／ 表示分解能 |
±2V ／ 10μV | |||
| サンプリング／ フィルタ― |
1s、10s、60s ／ 0.5Hz | |||
| 入力インピーダンス | 1011Ω以上 | |||
| 出 力 | ECV100／200：USBメモリ（CSV形式）、Wi-Fi、USBとのPC通信、電位超過検出（リレー出力ON） ECV110／210：USBメモリ（CSV形式）、USBとのPC通信、電位超過検出（リレー出力ON）、RS-485、4-20mAアナログ出力 |
|||
| 電 源 | ECV100／200：DC24V、ACアダプタ（DC24V） ECV110／210：端子台よりDC24V電圧入力 |
|||
| 寸 法 | W140×D145×H110 mm（突起部除く） | W210×D150×H95 mm（突起部除く） | ||
| 質 量 | 約 1.1 kg | 約 1.4 kg | ||
| 付属品 |
ACアダプタ
|
セルケーブル（作用極4本、参照極1本）
|
||
関連商品
お持ちの機器でご使用いただけるラボ用の参照電極（容量 5mL/35mL）です。
