ELECTROCHEMICAL CELL 電気化学セル
ELECTROCHEMICAL CELL
電池評価セル SB
PEM型3極水電解セル

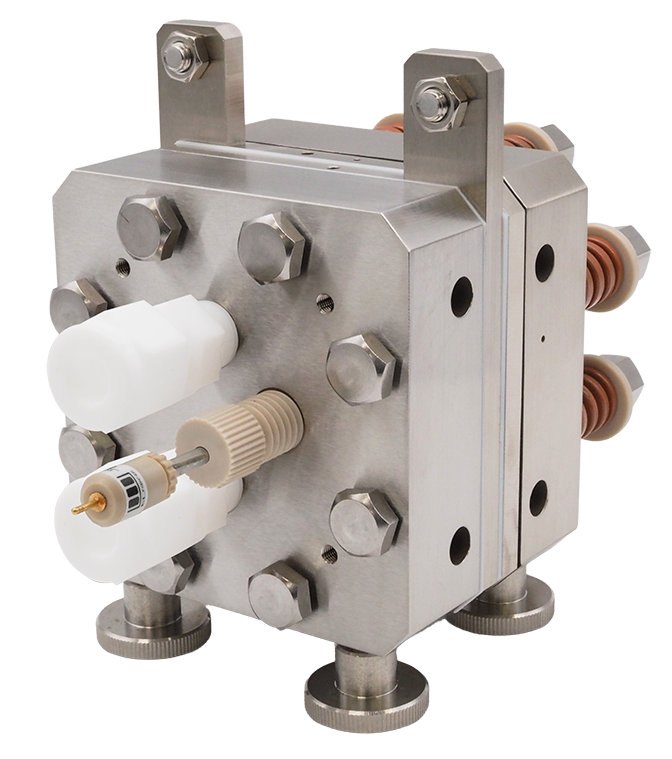

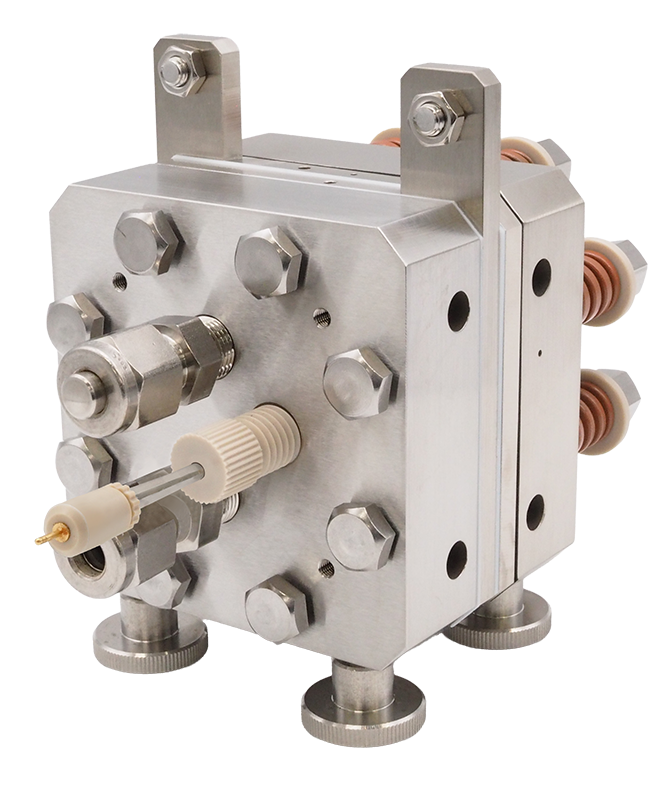

SB2800
PEM型の水電解反応を評価できるセルです。
膜電極接合体(MEA)構造を持つ水電解に伴う電極材料の評価に適しています。
新たに参照電極が取り付けられる構造で、アノードおよびカソードの電極電位の情報が得られます。
優れた応答性や広い電流密度範囲をもつ、固体高分子膜(PEM)を用いたタイプになります。
用途
- MEA構造のAEM電極触媒性能の評価
- CO2還元反応の電極触媒の評価
- 水電解水素発生による水素化評価
セル構造
電極サイズは10 mm□(1cm2) です。
電極触媒は膜を介し、左右から並行流路加工された集電板によって挟まれ、

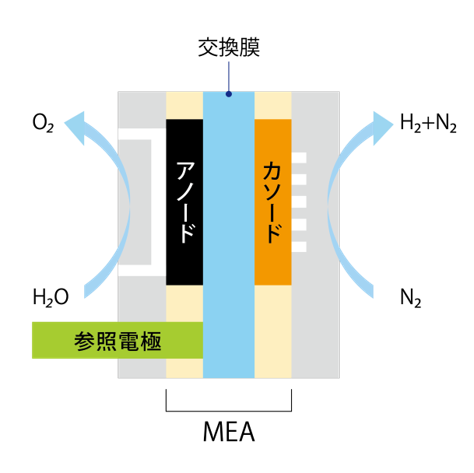

バネによって一定の面圧がかけられています。参照電極は電極近傍の膜を介して取り付けられる構造です。

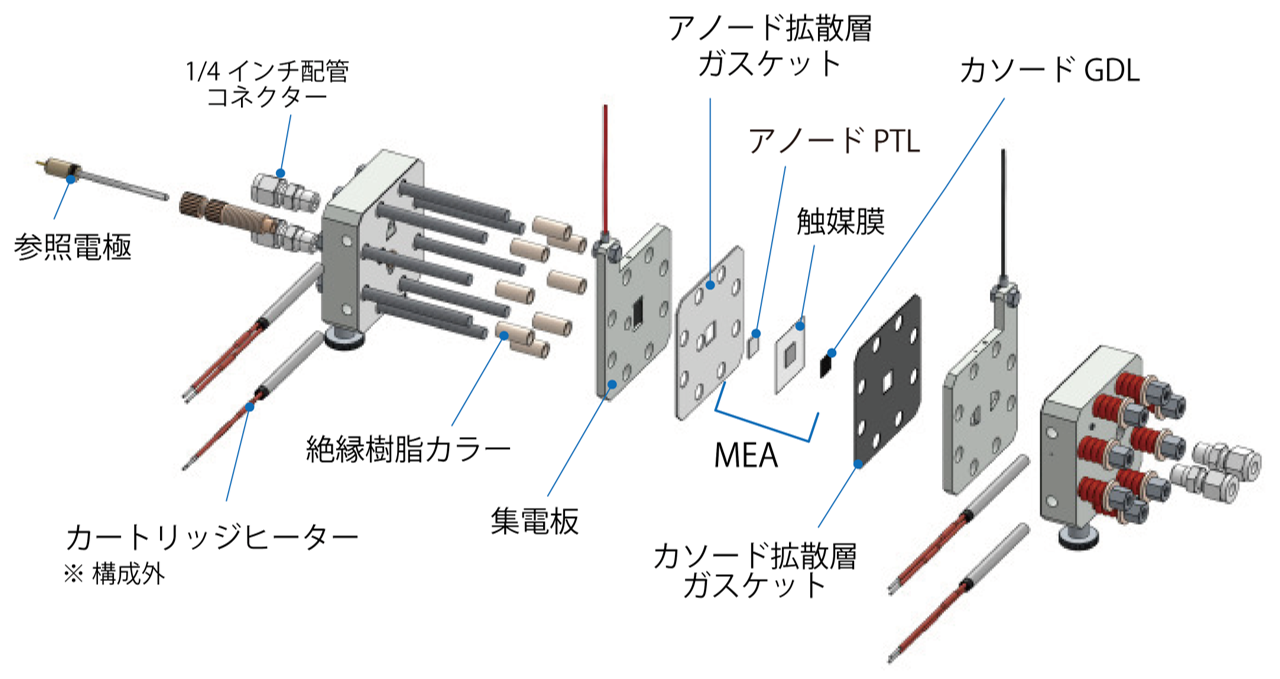

セル展開図
流路に入る前にカートリッジヒーターによる熱を伝えます。
温められた液は流路を通り、MEA拡散層に供給されます。
クシ状流路を設けており、効率的に拡散層に供給されます。
面圧を確保できるようにアノード側とカソード側の流路を90°回転させています。

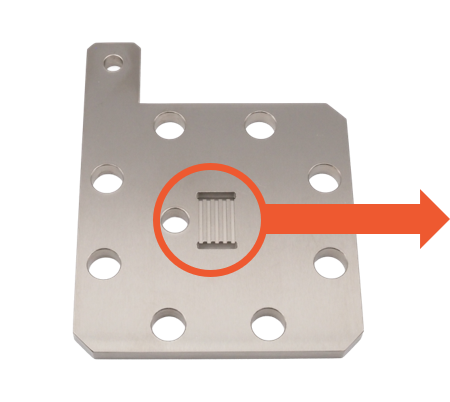

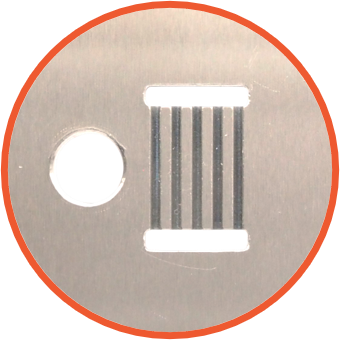

アノード側

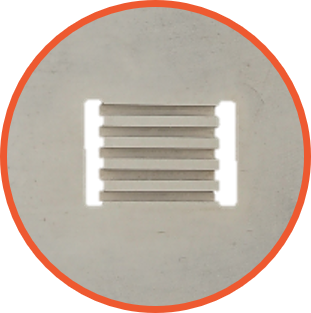

カソード側
測定例（参照電極付，3極での水電解 I-Vカーブ）
水電解I-Vカーブ
| アノード 触媒 |
IrO2 |
| アノードPTL | PtメッキTi 繊維焼結体 |
| カソード 触媒 |
Pt/C |
| カソードGDL | カーボンペーパー |
| 参照極 | Ag/AgCl（3M KCl） |
（at 80℃）
仕様
SB2800 仕様
| 品 名 | コード | 仕 様 | ||
|---|---|---|---|---|
| PEM型 3極 水電解セル スターターキット SB2800-S |
14313 | 材質：SUS316/304，Ti/Pt メッキ，PEEK，バイトンガスケット，PTFE ガスケット，集電ケーブル 各1本［赤・黒］，カーボンペーパー 20枚，Ti/Pt 繊維体 1個，パーフロ Ｏ-リング 電極サイズ：10mm×10mm※「参照電極 RE-SB2800」が含まれます。 |
||
| 交換用 | S2800 ゴム1 回分 | 14321 | 材質：パーフロ O-リング | |
| S2100 カーボンペーパー 20枚 | 14243 | サイズ：10mm × 10mm，t=0.37 | ||
| S2100 チタン繊維体 1個 | 14244 | 材質：Ti/Pt メッキ，t=1.0 電極サイズ 10mm × 10mm | ||
| S2800 ガスケット PTFE 流路用 | 14318 | 材質：PTFE | ||
| S2800 ガスケット PTFE t=1.0 | 14319 | 材質：PTFE 電極サイズ 10mm × 10mm | ||
| S2800 ガスケット PTFE t=0.8 | 14320 | 材質：PTFE 電極サイズ 10mm × 10mm | ||
| S2100 ガスケット バイトン t=0.5 | 14249 | 材質：バイトン 電極サイズ 10mm × 10mm | ||
| S2100 ガスケット バイトン t=0.3 | 14250 | 材質：バイトン 電極サイズ 10mm × 10mm | ||
| S2100 ガスケット バイトン 流路用 | 14251 | 材質：バイトン | ||
SB2800 オプション
| 品 名 | コード | 仕 様 |
|---|---|---|
| S2100 水電解装置 | 21068 | 直流安定化電源，定格電流10A，定格電圧16V |
| S2100 水電解装置（ソフトウェア付き） | 21069 | I-V 特性測定用ソフトウェア，直流安定化電源，定格電流10A，定格電圧16V |
参照電極 仕様
Ag/AgCl参照電極
（液絡部セラミックフィルタ）
SB2800 series 専用の参照電極です。
RE-SB2800 仕様
※参照電極 単品でもご購入いただけます。
| 品 名 | コード | 液絡部 | その他材質 |
|---|---|---|---|
| Ag/AgCl参照電極 （液絡部セラミックフィルタ） |
RE-SB2800 | セラミック フィルタ |
・パイレックスガラス ・銀塩化銀線 ・PEEK 樹脂 ・端子（黄銅／金メッキ） ・パーフロ O-リング |
付属品：内部溶液（3mol／L KCl），スポイト，保存容器，取扱説明書
交換用パーツ
| 品 名 | コード | 仕 様 |
|---|---|---|
| 電極用 耐薬ゴム 10個 | E1-OP02 | 材質：パーフロ O-リング ※φ3ガラス管用（ネジ式キャップに対応） |
| φ3 セラミック付 ガラス管 5本 | E2-RP22 | - |
