ELECTROCHEMICAL CELL 電気化学セル
ELECTROCHEMICAL CELL
電池評価セル SB
AEM型3極水電解セル（SUS/Ni）
SB2800A/2800B
AEM型の水電解反応を評価できるセルです。
膜電極接合体(MEA)構造を持つ水電解に伴う電極材料の評価に適しています。
新たに参照電極が取り付けられる構造で、アノードおよびカソードの電極電位の情報が得られます。
貴金属不要で、コスト低減可能なアニオン交換膜(AEM)を用いたタイプになります。
用途
- MEA構造のAEM電極触媒性能の評価
- CO2還元反応の電極触媒の評価
- 水電解水素発生による水素化評価
セル構造
電極サイズは10 mm□(1cm2) です。
電極触媒は膜を介し、左右から並行流路加工された集電板によって挟まれ、
バネによって一定の面圧がかけられています。参照電極は電極近傍の膜を介して取り付けられる構造です。

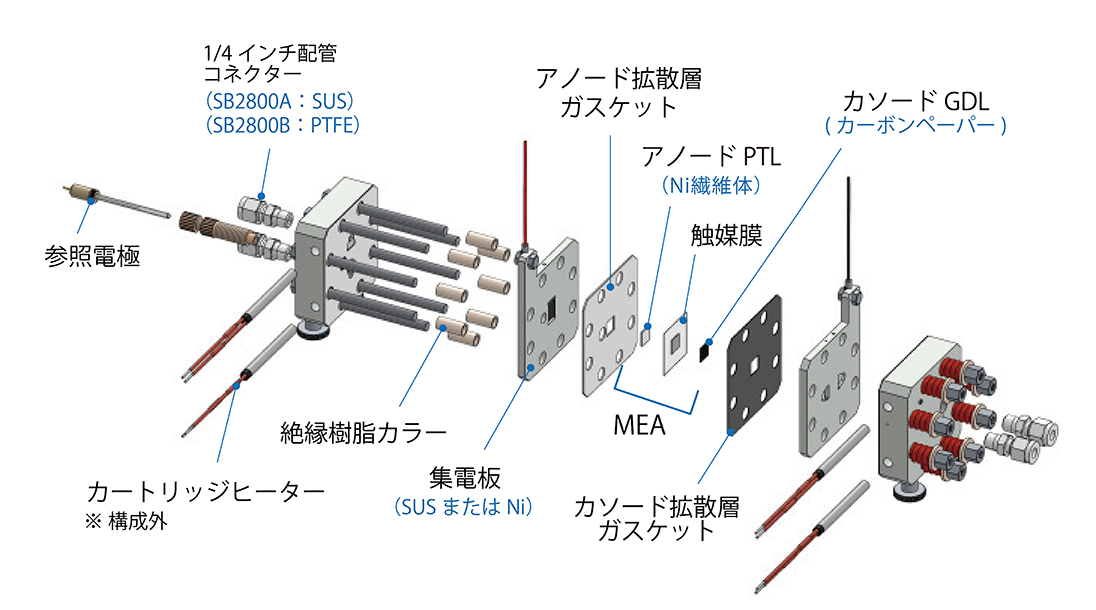

セル展開図
流路に入る前にカートリッジヒーターによる熱を伝えます。
温められた液は流路を通り、MEA拡散層に供給されます。
クシ状流路を設けており、効率的に拡散層に供給されます。
面圧を確保できるようにアノード側とカソード側の流路を90°回転させています。
アノード側
カソード側

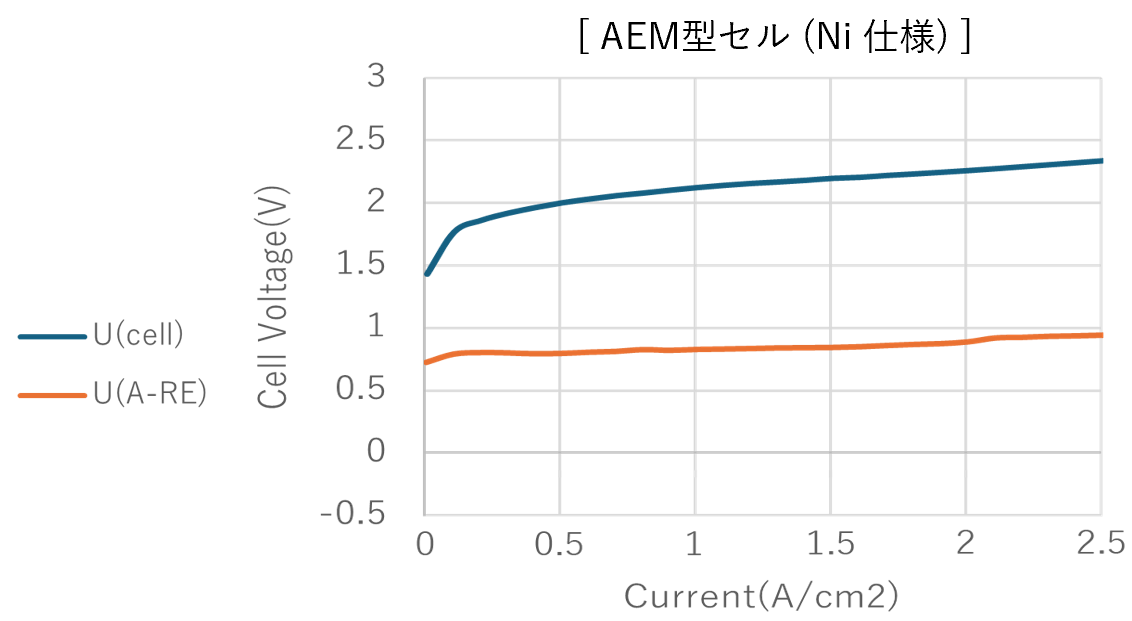

測定例（参照電極付，3極での水電解 I-Vカーブ）
AEM型水電解セル（Ni仕様）
| アノード 触媒 |
NiFe2O4 |
| アノードPTL | Ni繊維焼結体 |
| カソード 触媒 |
Skeletal Ni |
| カソードGDL | カーボンペーパー |
| AEM | PiperION-A40 |
| 電解液 | 1M KOH |
| 参照極 | Ag/AgCl（3M KCl） |
（at 80℃）
仕様
SB2800A 仕様
| 品 名 | コード | 仕 様 |
|---|---|---|
| AEM型 3極 水電解セル(SUS) スターターキット SB2800A-S |
14314 | 材質：SUS316/304，PEEK，EPDMガスケット，PTFE ガスケット，集電ケーブル 各1本［赤・黒］，カーボンペーパー 20枚，ニッケル繊維体 1個，パーフロ O-リング 電極サイズ：10mm×10mm※「参照電極 RE-SB2800」が含まれます。 |
SB2800B 仕様
| 品 名 | コード | 仕 様 |
|---|---|---|
| AEM型 3極 水電解セル(Ni) スターターキット SB2800B-S |
14315 | 材質：SUS304，Ni，PEEK，EPDMガスケット，PTFE ガスケット，集電ケーブル 各1本［赤・黒］，カーボンペーパー 20枚，ニッケル繊維体 1個，パーフロ O-リング 電極サイズ：10mm×10mm※「参照電極 RE-SB2800」が含まれます。 |
SB2800A/2800B 交換用
| 品 名 | コード | 仕 様 |
|---|---|---|
| S2800 ゴム1 回分 | 14321 | 材質：パーフロ O-リング |
| S2100 カーボンペーパー 20枚 | 14243 | サイズ：10mm × 10mm，t=0.37 |
| S2100AB ニッケル繊維体 1個 | 14291 | 材質：Ni，t=1.0 電極サイズ 10mm × 10mm |
| S2800 ガスケット PTFE 流路用 | 14318 | 材質：PTFE |
| S2800 ガスケット PTFE t=1.0 | 14319 | 材質：PTFE 電極サイズ 10mm × 10mm |
| S2800 ガスケット PTFE t=0.8 | 14320 | 材質：PTFE 電極サイズ 10mm × 10mm |
| S2100AB ガスケット EPDM t=0.5 | 14292 | 材質：EPDM 電極サイズ 10mm × 10mm |
| S2100AB ガスケット EPDM t=0.3 | 14293 | 材質：EPDM 電極サイズ 10mm × 10mm |
| S2100AB ガスケット EPDM 流路用 | 14294 | 材質：EPDM |
SB2800A/2800B オプション
| 品 名 | コード | 仕 様 |
|---|---|---|
| S2100 水電解装置 | 21068 | 直流安定化電源，定格電流10A，定格電圧16V |
| S2100 水電解装置（ソフトウェア付き） | 21069 | I-V 特性測定用ソフトウェア，直流安定化電源，定格電流10A，定格電圧16V |

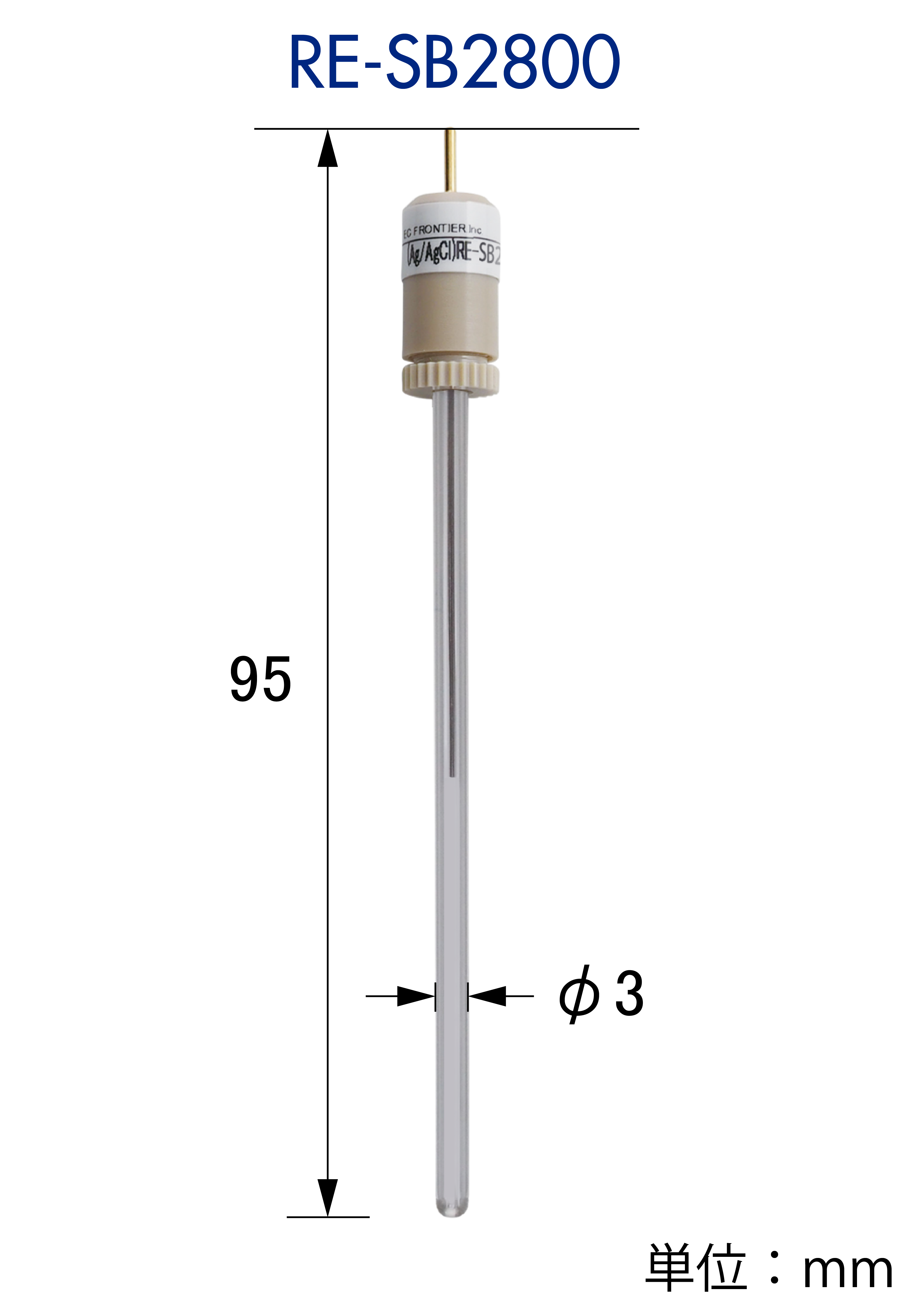

参照電極 仕様
Ag/AgCl参照電極
（液絡部セラミックフィルタ）
SB2800 series 専用の参照電極です。
RE-SB2800 仕様
※参照電極 単品でもご購入いただけます。
| 品 名 | コード | 液絡部 | その他材質 |
|---|---|---|---|
| Ag/AgCl参照電極 （液絡部セラミックフィルタ） |
RE-SB2800 | セラミック フィルタ |
・パイレックスガラス ・銀塩化銀線 ・PEEK 樹脂 ・端子（黄銅／金メッキ） ・パーフロ O-リング |
付属品：内部溶液（3mol／L KCl），スポイト，保存容器，取扱説明書
交換用パーツ
| 品 名 | コード | 仕 様 |
|---|---|---|
| 電極用 耐薬ゴム 10個 | E1-OP02 | 材質：パーフロ O-リング ※φ3ガラス管用（ネジ式キャップに対応） |
| φ3 セラミック付 ガラス管 5本 | E2-RP22 | - |
